Формирователь управляющих импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1721804
Авторы: Ковальчук, Мариян, Мащенко, Овсянников
Текст

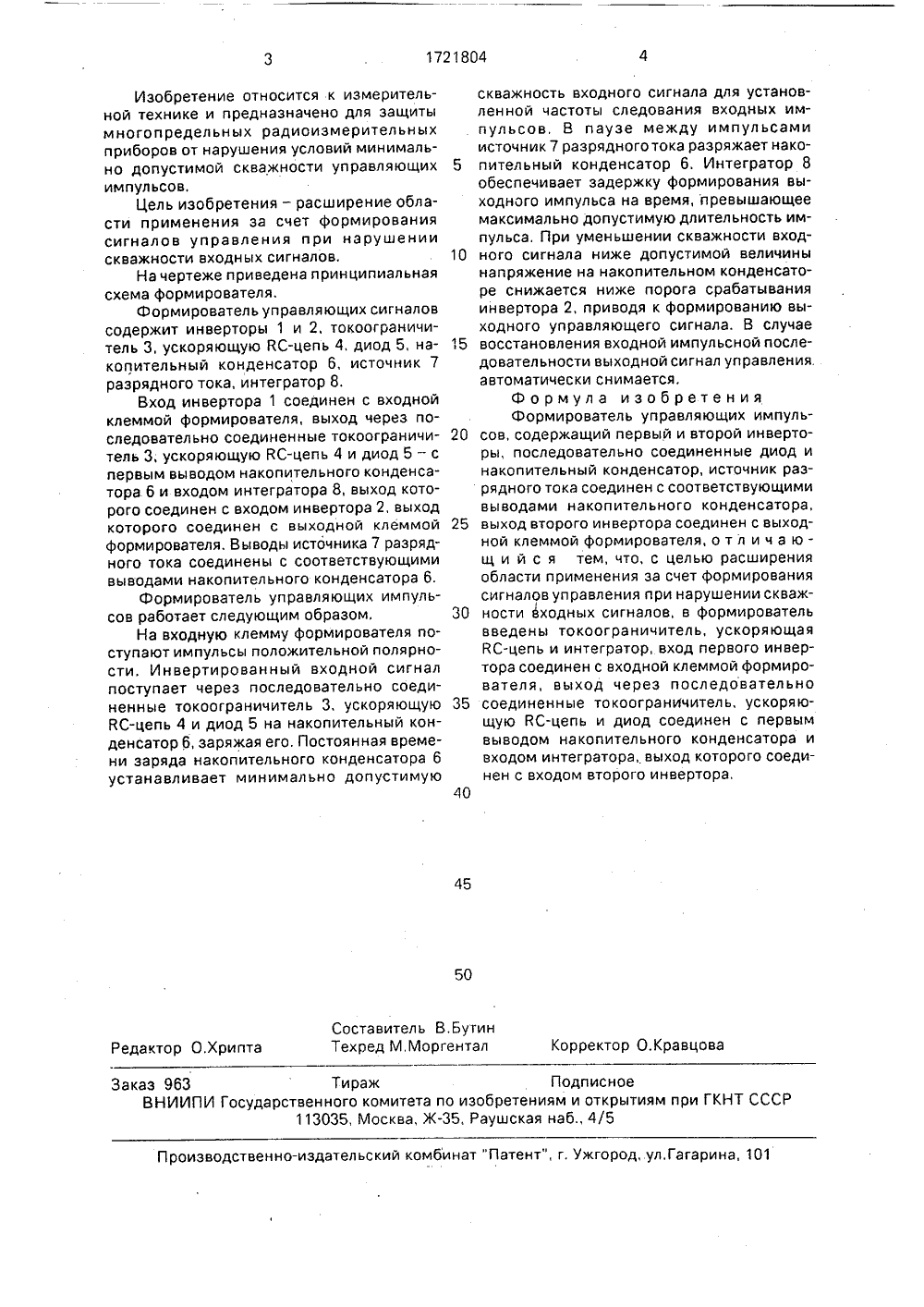

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 4 А 1 119 51)5 Н 03 К 5 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИ Е ИЗОБРЕТЕНИЯ К АВТО МУ СВИДЕТЕЛЬС Бюл, М 1завод "Маиян, В,В.КоМащенко088.8)ое свидете972.ША %423 к, Ю,А,Овсянст 3 К 5/19,8, кл ПРАВЛЯЮЩИХ измерителььзовано для итсять исп Шона е 5 00(57) Изобретение отноной технике и может бь защиты многопредельных радиоизмерительных приборов от нарушения условий минимально допустимой скважности управляющих импульсов, Цель изобретения - расширение области применения путем формирования сигналов управления при нарушении скважности входных сигналов. Формирователь управляющих сигналов содержит инверторы 1 и 2, токоограничитель 3, ускоряющую ВС-цепь 4, диод 5, накопительный конденсатор 6, источник 7 разрядного тока, интегратор 8. При работе формирователя в случае восстановления входной последовательности импульсов автоматически снимается выходной сигнал управления, 1 ил,Заказ 963 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к измерительной технике и предназначено для защиты многопредельных радиоизмерительных приборов от нарушения условий минимально допустимой скважности управляющих импульсов,Цель изобретения - расширение области применения за счет формирования сигналов управления при нарушении скважности входных сигналов.На чертеже приведена принципиальная схема формирователя.Формирователь управляющих сигналов содержит инверторы 1 и 2, токоограничитель 3, ускоряющую ВС-цепь 4, диод 5, накопительный конденсатор 6, источник 7 разрядного тока, интегратор 8.Вход инвертора 1 соединен с входной клеммой формирователя, выход через последовательно соединенные токоограничитель 3; ускоряющую ВС-цепь 4 и диод 5 - с первым выводом накопительного конденсатора 6 и входом интегратора 8, выход которого соединен с входом инвертора 2, выход которого соединен с выходной клеммой формирователя, Выводы источника 7 разрядного тока соединены с соответствующими выводами накопительного конденсатора 6.Формирователь управляющих импульсов работает следующим образом,На входную клемму формирователя поступают импульсы положительной полярности. Инвертированный входной сигнал поступает через последовательно соединенные токоограничитель 3, ускоряющую ВС-цепь 4 и диод 5 на накопительный конденсатор 6, заряжая его. Постоянная времени заряда накопительного конденсатора 6 устанавливает минимально допустимую скважность входного сигнала для установленной частоты следования входных импульсов, В паузе между импульсамиисточник 7 разрядного тока разряжает нако 5 пительный конденсатор 6. Интегратор 8обеспечивает задержку формирования выходного импул ьса на время, и ревы шающеемаксимально допустимую длительность импул ьса, При умен ьшении скважности вход 10 ного сигнала ниже допустимой величинынапряжение на накопительном конденсаторе снижается ниже порога срабатыванияинвертора 2, приводя к формированию выходного управляющего сигнала. В случае15 восстановления входной импульсной последовательности выходной сигнал управленияавтоматически снимается.Формула изобретенияФормирователь управляющих импуль 20 сов, содержащий первый и второй инверторы, последовательно соединенные диод инакопительный конденсатор, источник разрядного тока соединен с соответствующимивыводами накопительного конденсатора,25 выход второго инвертора соединен с выходной клеммой формирователя, о т л и ч а ющ и й с я тем, что, с целью расширенияобласти применения за счет формированиясигналов управления при нарушении скваж 30 ности входных сигналов, в формировательвведены токоограничитель, ускоряющаяВС-цепь и интегратор, вход первого инвертора соединен с входной клеммой формирователя, выход через последовательно35 соединенные токоограничитель, ускоряющую ВС-цепь и диод соединен с первымвыводом накопительного конденсатора ивходом интегратора, выход которого соединен с входом второго инвертора,40
СмотретьЗаявка
4483185, 29.06.1988
ЗАВОД "МАЯК"
МАРИЯН ВЛАДИМИР НИКОЛАЕВИЧ, КОВАЛЬЧУК ВЛАДИМИР ВАСИЛЬЕВИЧ, ОВСЯННИКОВ ЮРИЙ АЛЕКСАНДРОВИЧ, МАЩЕНКО АЛЕКСАНДР ДАНИЛОВИЧ
МПК / Метки
МПК: H03K 5/00
Метки: импульсов, управляющих, формирователь
Опубликовано: 23.03.1992
Код ссылки
<a href="https://patents.su/2-1721804-formirovatel-upravlyayushhikh-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Формирователь управляющих импульсов</a>
