Стыковое соединение панелей в сборных здатгиях•-ei. «j «va-ts-; t;
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 169230
Авторы: Гор, Константиновский, Мадалинский, Минкевич, Скрйтэог, Телеш
Текст

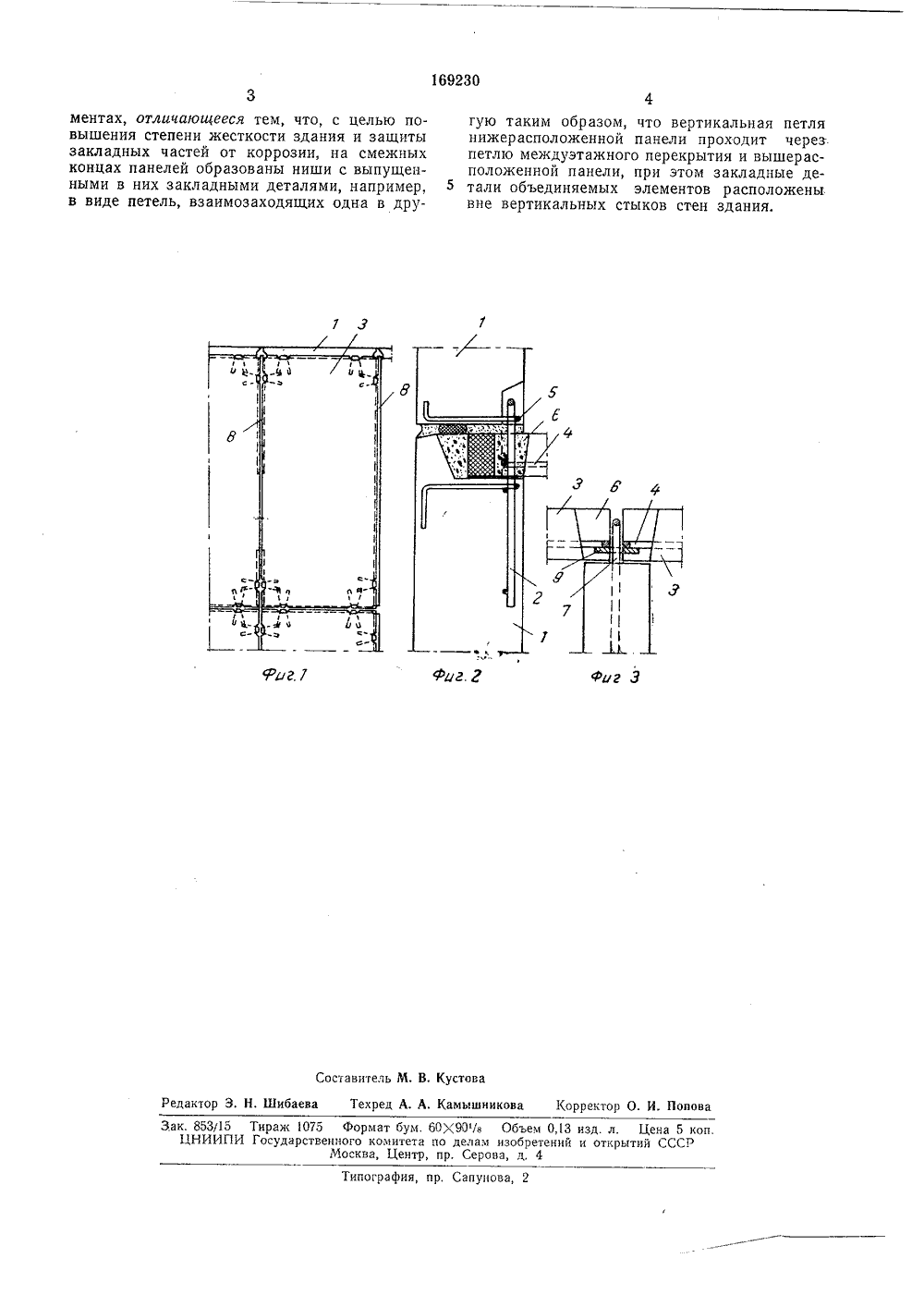

369230 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциал истицескихРеспублин Зависимое от авт. свидетельства827580/29-1 Заявлено 25.111,1963 с присоединением за Приоритет - Опубликовано 11.111 Дата опубликования вкиГосударственный комитет по делам изобретений и открытий СССР, Бюллетень6 писания ба.19 Авторы зобретени ш В, Минкевич, О. И. Гор, Д. Я. Константиновский, В Л. В. Лайхтман, Г. А. Мадалинский и А, М, Тел аявитель ИЕ ПАНЕЛЕЙ В СБОРНЪ СТЫКОВОЕ СОЕД едмет изобретения оложение узлов зафиг. 2 - узел сое тх панелей межд Подписная группа1 бб Известно стыковое соединение панелей в сборных зданиях, включающее металлические закладные части, расположенные на смежных элементах.Такие соединения не всегда обеспечивают длительный срок службы основных конструктивных узлов. Панели наружных стен под воздействием изменений температуры и влажности воздуха, а также усадки бетона работают как самостоятельные конструкции с собственными деформациями. В результате появляются трещины на наружной стороне вертикальных стыков панелей, и создаются условия для коррозии стальных закладных частей.Предложенное стыковое соединение обеспечивает жесткость, герметичность и устойчивость во времени крупнопанельных сооружений, а также защиту от коррозии стальных элементов связей. Это достигается соединением панелей наружных и внутренних стен через панели перекрытий и вынесением узлов связей стен через панели перекрытий и вынесением узлов связей за пределы вертикальных стыков панелей. 1,аждая панель наружной стены соединяется замоноличенными связями с выше- и нижестоящей панелями и панелями перекрытий.На фиг, 1 показано распмоноличенных связей; надинения наружных стеновь У собой и с панелями перекрытий; на фиг. 3 - узел соединения панелей перекрытий между собой и с панелями внутренних стен.Из наружных стеновых панелей 1 выпущены стальные вертикальные анкерные петли 2, панели 3 перекрытий имеют выпуски анкерных петель 4, которые при монтаже насаживают на петли 2. Наружная стеновая панель следующего этажа, устанавливаемая на панель перекрытия, также имеет анкерные выпуски б, надеваемые на петли, Для соединений наружных стеновых панелей все выпуски анкерных петель соединяют между собой дуговой электросваркой или бессварным способом, после чего узел замоноличивается бетоном, укладываемым в гнезда 6.Панели перекрытия и панели внутренних стен соединяются следующим образом; анкерные петли 4, выпущенные из панелей перекрытий, соединяют при монтаже с петлей 7 внутренней стеновой панели 8 электросваркой при помощи стальной пластины 9 или бессварным способом. Узел замоноличивается бетоном, укладываемым в гнезда,25 Стыковое соединение панелей в сборныхзданиях, включающее металлические заклад ные части, расположенные на смежных эле169230 фиг. 8 Составитель 1 й. В. Кусто Н, Шибаева Техред А, А. Камышникова Корректор О. И. Попов Редакт ак. 85315 Тираж 1075 Формат бум. 60;х,90/8 Объем 0,13 изд. л. Цена 5 коп. ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр, Серова, д. 4ипография, пр, Сапунова ментах, отличающееся тем, что, с целью повышения степени жесткости здания и защиты закладных частей от коррозии, на смежных концах панелей образованы ниши с выпущенными в них закладными деталями, например, в виде петель, взаимозаходящих одна в другую таким образом, что вертикальная петля нижерасположенной панели проходит через.петлю междуэтажного перекрытия и вышерасположенной панели, при этом закладные де тали объединяемых элементов расположенывне вертикальных стыков стен здания.
СмотретьЗаявка
827580
В. В. Минкевич, О. И. Гор, Д. Я. Константиновский, В. И. СкрйТэоГ Л. В. Лайхтман, Мадалинский, А. М. Телеш
МПК / Метки
МПК: E04B 1/61, E04G 21/26
Метки: «va-ts, здатгиях•-ei, панелей, сборных, соединение, стыковое
Опубликовано: 01.01.1965
Код ссылки
<a href="https://patents.su/2-169230-stykovoe-soedinenie-panelejj-v-sbornykh-zdatgiyakh-ei-j-va-ts-t.html" target="_blank" rel="follow" title="База патентов СССР">Стыковое соединение панелей в сборных здатгиях•-ei. «j «va-ts-; t;</a>
