Генератор случайной последовательностиимпульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 168525
Авторы: Гиоргадзе, Институт, Карумидзе, Чавчанидзе, Чхеидзе, Шарашидзе, Шекриладзе
Текст

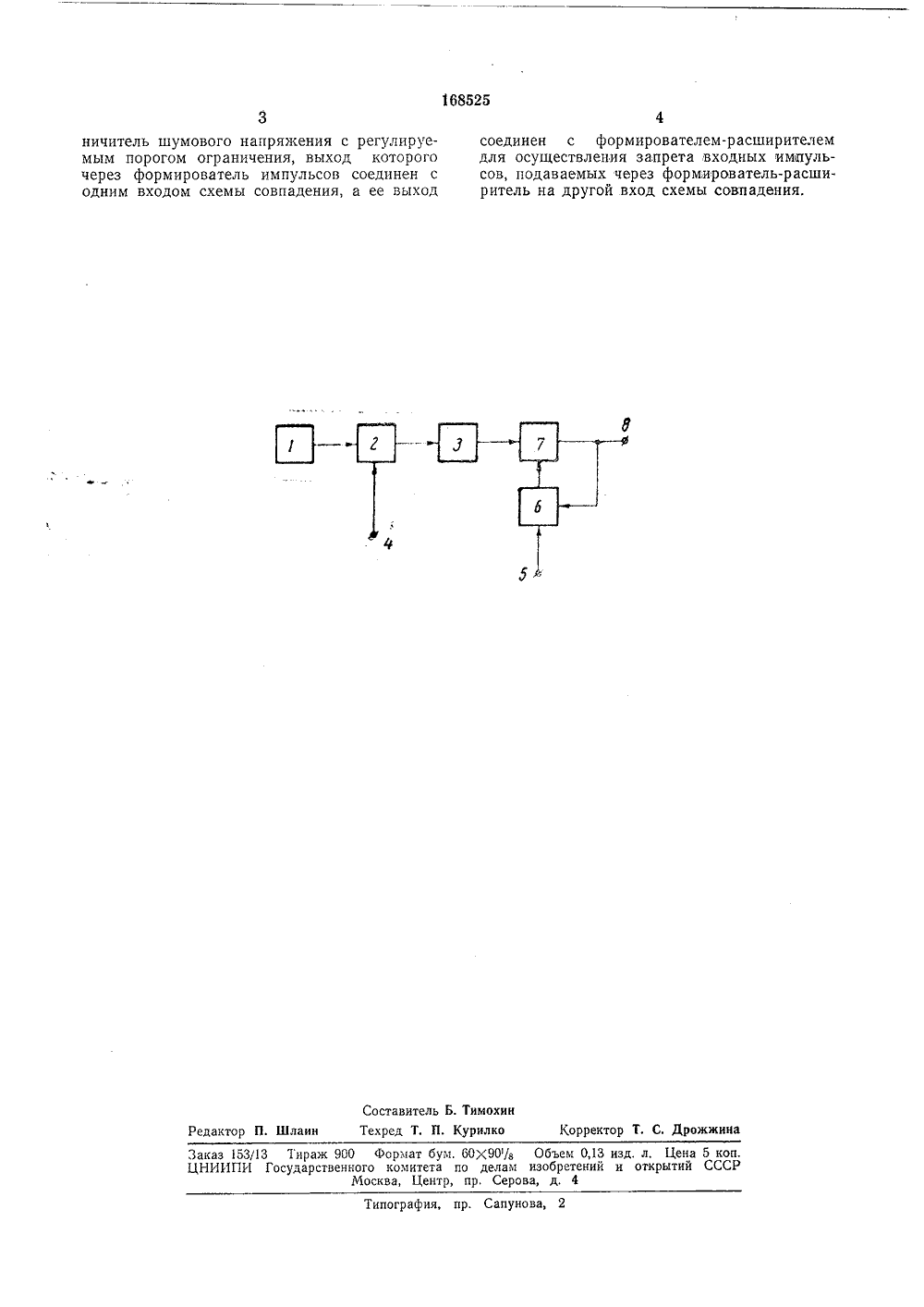

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соаетских Социалистических Республикависимое от авт. свидетельствааявлено 29,1 К 1963 ( 833756/26-24) л. 42 пг, 14 оз с присоединением заявки6 д М Государственный комитет по делам изобретений и открытий СССРПриоритет публиковано 18.11,1965. БюллетеньДата опубликования описания 4.111.196ДК 681,142(088. Авторыизобретепи а: Мй Ф В, В. Чавчанидзе, В. И. Шекриладзе,Г. В, Карумидзе, А. Х, Гиоргадзе и А,хеидзе ашидзе зинской ститут кибе нетик явител ПОСЛЕДОВАТЕЛЬНОСТИЬСОВ ЕНЕРАТОР СЛУЧАЙН ИМб, который формирует импульс длительностью, т, причем т-,. Величина т выбирается в зависимости от максимальной частоты случайных импульсов с формирователя 3 и от заранее определенной максимальной вероятности Р, Импульсы с формирователей 3 и б поступают на схему совпадения 7. На выходе 8 схемы совпадения импульс появляется только в том случае, если совпадают во времени импульсы с формирователей 8 и б. В устройстве предусмотрена импульсная обратная связь с выхода 8 схемы совпадения 7 на формирователь б.Импульс с выхода 8 запрещает появление импульса формирователя б в момент совпадения входного и случайного импульсов. Обратная связь необходима для того, чтобы на один входной импульс имело место не более одного совпадения,айн жа льсо последовае генератор схему совслучайной пос содержащий ге ль импульсов,игиися тем, что, зона изменения ульса на выходевероятности, он Генератор импульсов, форм ировате ния, отличаю рения диапа явления имп гулирования ледовательности нератор шума, схему совпадес целью расшивероятности погенератора и ресодержит оградписная грутга М 174 Известны генераторы случ оительности импульсов, содер щишума, формирователь импу в,падения,Предложенный генератор отличается от известных тем, что содержит ограничитель шумового напряжения с регулируемым порогомограничения, выход которого через формирователь импульсов соединен с одним входомсхемы совпадения. Выход схемы совпадения 10соединен с формирователем-расширителемдля осуществления запрета входных импульсов, подаваемых через формирователь-расширитель на другой вход схемы совпадения, Этопозволяет расширить диапазон изменения вероятности появления импульса на выходе генератора и регулировать вероятность.На чертеже представлена блок-схема генератора.Генератор 1 выдает напряжение шума, которое подается на ограничитель 2, на выходекоторого будет напряжение, превышающеезаданный порог ограничения, При изменениипорога ограничения изменяется вероятностьпоявления импульса с формирователя 3. На 2вход 4 ограничителя 2 подается напряжение,определяющее порог его ограничения.Формирователь 3 вырабатывает импульсыдлительностью т, . Входной импульс поступает на вход б формирователя-расширителя 3 Предмет изобретения368525 тель Б. ТимохТ. П. Курилко ост Корректор Т, С, Дрожжииа Те Ш Редакт Заказ 153/13 Тираж 900 Формат бум, 60 Х 90/з Объем 0,13 изд. л, Цена 5 к ЦНИИПИ Государственного комитета по делам изобретений и открытий ССМосква, Центр, пр, Серова, д, 4 пография, пр. Сапунова,ничитель шумового напряжения с регулируемым порогом ограничения, выход которого через формирователь импульсов соединен с одним входом схемы совпадения, а ее выход соединен с формирователем-расширителем для осуществления запрета входных импульсов, подаваемых через формирователь-расширитель на другой вход схемы совпадения.
СмотретьЗаявка
833756
В. В. Чавчанидзе, В. И. Шекриладзе, М. В. Чхеидзе, Г. В. Карумидзе, А. Гиоргадзе, А. Д. Шарашидзе, Институт кибернетики Грузинской ССР
МПК / Метки
Метки: генератор, последовательностиимпульсов, случайной
Опубликовано: 01.01.1965
Код ссылки
<a href="https://patents.su/2-168525-generator-sluchajjnojj-posledovatelnostiimpulsov.html" target="_blank" rel="follow" title="База патентов СССР">Генератор случайной последовательностиимпульсов</a>
Программируемый генератор импульсов
Номер патента: 1359889
Опубликовано: 15.12.1987
Автор: Данилов
МПК: H03K 3/64
Метки: генератор, импульсов, программируемый
...в соответствии с принятыми в .регистр 6 кодами.Таким образом, формирование последовательности временных интервалов и управляющих импульсов в соответствии с заданной во временном и управляющем запоминающих блоках. 4 и 5 программой продолжается до тех пор, пока на выходах регистра 6 не появятся сигналы Число циклов или Конец программы" (первый и второй выходы). Коды этих сигналов записываются в ячейках управляющего запоминающего блока 5 непосредственно в программе генерирования импульсной последовательности. По этим же адресам во временной запоминающий блок 4 занесены код адреса,в который должна перейти программа по сигналу "Конец программы" или код необходимого количества циклов для сигнала "1 исло цикловДля одноцикловой...
Генератор импульсов тока
Номер патента: 813717
Опубликовано: 15.03.1981
Авторы: Ивашин, Чернявский
МПК: H03K 3/53
...5, схемой управления открыванл- ся тиристоры 8 и 12. При этом к тиристору 5 в обратном направпении прикпадывается разность между напряжением на коммутирующем конденсаторе 10 и суммой напряжений на накопительных конденсаторах 3 и 4, и он запирается, Токи обмотки 1 и 2 индуктивной нагрузки замыкаются по соответствующим цепям, Накопительный конденсатор 3 при атом заряжается током обмотки 2 индуктивной нагрузки, накопительный конденсатор 4 заряжается током обмотки 1 индуктивной нагруэки, а коммутирующий конденсатор 10 разряжается суммарным током, компенсируя потери в течение импульса тока, После разряда коммутйрующего конденсатора 10 до нуля открывается диод 9, и токи обмоток 1 и 2 индуктивной нагрузки перехватываются в его цепь, и...
Генератор импульсов
Номер патента: 864534
Опубликовано: 15.09.1981
Авторы: Елютина, Киреев, Тимченко
МПК: H03K 5/156
...запускапоследовательность импульсов с выхода делителя 6 частоты с периодом,определяемым выбором частоты источника 1 тактовых импульсов и установкой коэффициента деления, через переключатель 10 режима работы и размыкающие контакты кнопки 11 однократного запуска поступают на первыевходь. триггеров 12 и 13, Триггеры 12 и 13 переходят в состояние,при котором на их прямых выходахпоявляются потенциалы разрешающиеработу делителей 7 и 8 ча "тоты, Этотмомент является началом Формирования неэадержанного импульса и началом задержки другого.Импульсы, появляющиеся на выходах делителей 7 и 8 частоты приобретает задержку по отношению к выходным на временные интервалы, определяемые выбором тактовой частотыи установкой коэффициента...
Генератор импульсов
Номер патента: 546089
Опубликовано: 05.02.1977
Авторы: Спиридонова, Чистяков
МПК: H03K 1/18
...последний импульс, который по своему спаду вызывает установку первого триггера счетчика 2 в единичное состояние. Все остальные триггеры счетчика 2, соединенные с элементом совпадения 8, также находятся в единичном состоянии. Элемент совпадения 8 подготовлен для прохождения импульса 8 (фиг. 2 б) на его выход (фиг. 2 в), который соединен со входом формирователя 7 одиночных импульсов и со входом хранения информации первого триггера счетчика 2.Импульс на выходе элемента совпадения 8 (фиг. 2 в) появляется относительно импульсов на выходе инвертора 5 с задержкой, поэтому импульс 8 не вызывает срабатывания первого триггера счетчика 2, так как этот триггер закрыт сигналом (фиг. 2 в) по входам хранения информации.Импульс (фиг. 2 в) с выхода...
Резервированный генератор импульсов
Номер патента: 702552
Опубликовано: 05.12.1979
Автор: Судаков
МПК: H05K 10/00
Метки: генератор, импульсов, резервированный
...триггера, вход Установка нуля первого триггера соединейс выходом второго генератора, вход Установка нуля второго триггера соединен с выходом второго генератора через элемент НЕ,Структурная электрическая схема резервированного генератора импульсов представлена на чертеже. 16Устройство содердит два генератора 1 и 2, управляющий триггер 3, коммутатор 4, входы которого соединены с выходами генераторов и выходом триггера 3. Выход генератора 1 соединен со стробируюшими вхо дами триггеров 5, б и 3, вьходы триггеров 5, б и 3 через элемент ИЛИ 7 соединены с информационным входом триггера 3, вход Установка нуля, триггера 5 соединен с выходом генератора 2, а вход Установка нуля триггера 6 - с выходом генератора 2 через элемент НЕ 8.Устройство...
