Аппарат для репозиции плеча и предплечья
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 166455
Автор: Соловьев
Текст

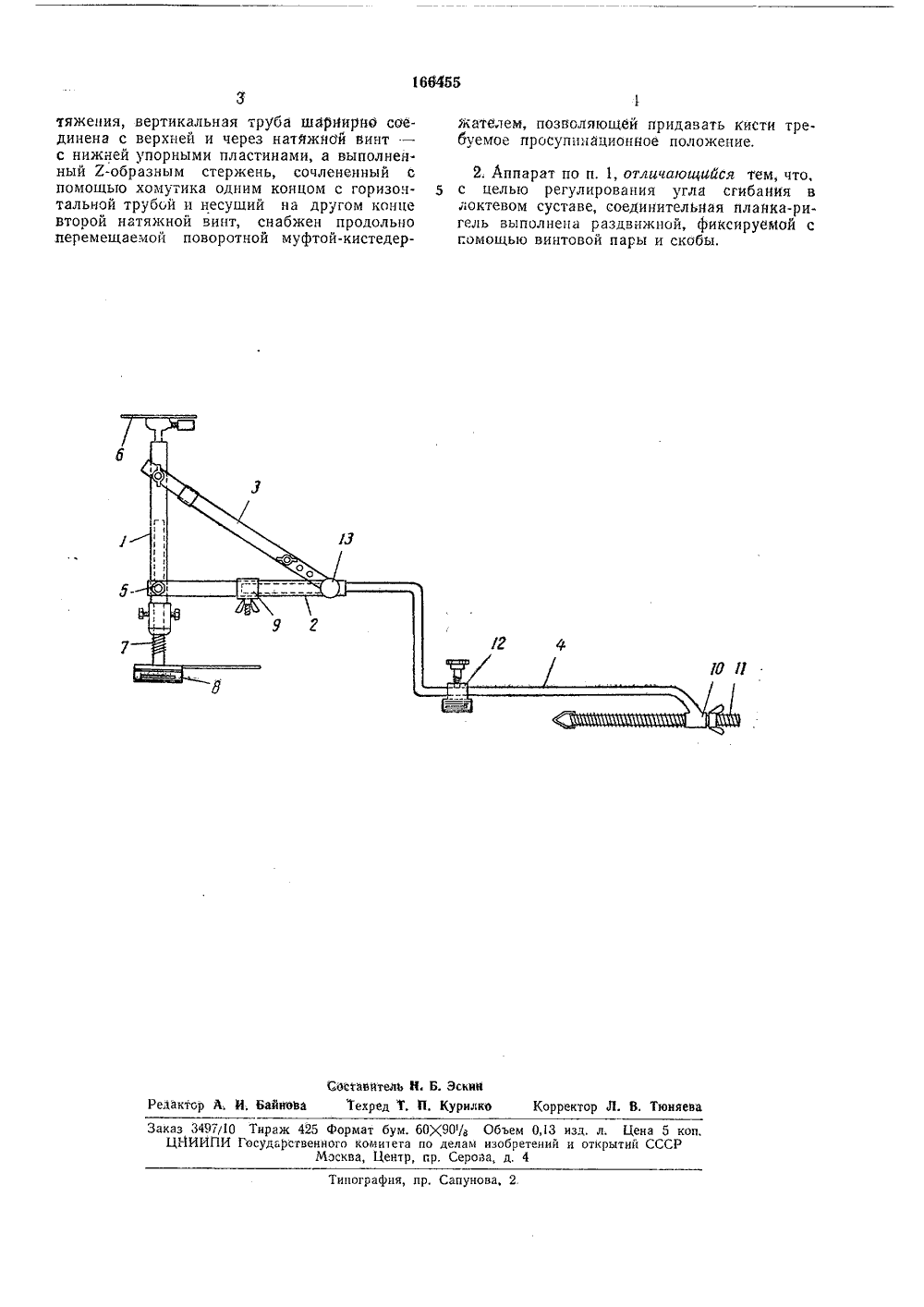

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республикависимое от авт. свидетельствааявлено 13,Ч 1,1962 ( 787974/31-16) Кл. 300, 6МПК А 611 присоединением заяв иорите Государ омитетизобр и откры твенныйло делам 1964. Бюллетень2 описания 8,1.1965УДК публиковано тенин ий СС а опубликов Г:ИЯЛЧА,.,-,гтг 71 .Авторизобретен Н. Ф. Соловьев Заявител АППАРАТ РЕПОЗИЦИИ ПЛЕЧА И ПРЕДПЛЕЧЪ 1. Аппарат для реплечья, содержащийтальные трубы, сое,гель, стержень, дваупорные пластины иличаюигийся тем,ления одномоментнойи предплечья путем озиции плечаертикальнуюинительную пнатяжных вэлементы крепто, с цельюрепозиции косротации отлом и пред- горизон- ланку-риинта, две ления, отосуществ. тей плеча ков и выНа чертеже изо иарат, содержащийажен предлагаемыи ап вертикальную 1 и гори сдггисная гругггга Ло 289 Изобретение относится к аппаратам для репозиции плеча и предплечья, содержащих вертикальную и горизонтальные трубы, соединительную планку-ригель, стержень, два натяжных винта, две упорные пластины и элементы крепления.Известные аппараты подобного типа не обеспечивают одномоментной репозиции плеча и поедплечья,В предложенном аппарате, в отличие от известных, вертикальная труба аппарата шарнирно с=единена с верхней и через натяжной винт - с нижней упорными пластинами, а выполненный Л-образный стержень, сочлененный с помощью хомутика одним концом с горизонтальной трубой и несущий на другом конце второй натяжной винт, снабжен продольно перемещаемой поворотной муфтой-кистедержателем, позволяющей придавать кисти требуемое просупинационное положение. Это позволяет осуществлять одномоментную репозицию костей плеча и предплечья путем ротации и вытяжения.Кроме того, с целью регулирования угла сгибания в локтевом суставе, соединительная планка-ригель выполнена раздвижной, фиксируемой с помощью винтовой пары и скобы. зонтальную 2 трубы, соединительную планкуригель 3 и стержень 4.Вертикальная 1 и горизонтальная 2 трубысоединены между собой гайкой б. Кроме то го, вертикальная труба 1 шарнирно соединенас верхней упорной пластиной б и через натяжной винт 7 с нижней упорной пластиной 8.Стержень 4 выголнен Х-образным и одним концом сочленен с горизонтальной трубой 2 10 при помощи хомутика 9. Другой конец стержня 4 снабжен муфтой 10 с натяжным винтом 11. Вдоль стержня 4 свободно перемещается поворотная муфта - кистедержатель 12, позволяющая придавать кисти требуемое про суппнационное положение.Соединительная планка-ригель г выполненараздвижной и фиксируемой с помощью винтовой пары И и скобы (на чертеже не показа.гга).20 Предмет изобретени166455 Составитель Н, Б. Эскинйнова 1 ехред Т, й. Курили рректор Л, В. Тюняе иктор аз 3497/10 Тираж 425 формат бум. 60)(90 Ча Объем 0,13 изд. л. Цена 5 копЦНИИгПИ Государственного коми 1 ета по делам изобретений и открытий СССРМосква, Центр, гр. Серова, д. 4 пографня, пр. Сапунова, 2,тяжения, вертикальная труба шариирно соединена с верхней и через натяжной винт - с нижней упорными пластинами, а выполненный Х-образным стержень, сочлененный с помошью хомутика одним концом с горизонтальной трубои и несуший на другом конце второй натяжной винт, снабжен продольно перемешаемой поворотной муфтой-кистедержателем, позволяющей придавать кисти требуемое просуппнацианное положение. 2. Аппарат по п. 1, отличающийся тем, что,5 с целью регулирования угла сгибаиия влоктевом суставе, соединительная нланка-ригель выполнена раздвижной, фиксируемой сгомошью винтовой пары и скобы,
СмотретьЗаявка
787974
Н. Ф. Соловьев
МПК / Метки
МПК: A61F 5/37
Метки: аппарат, плеча, предплечья, репозиции
Опубликовано: 01.01.1964
Код ссылки
<a href="https://patents.su/2-166455-apparat-dlya-repozicii-plecha-i-predplechya.html" target="_blank" rel="follow" title="База патентов СССР">Аппарат для репозиции плеча и предплечья</a>
Устройство для репозиции костей предплечья
Номер патента: 1281262
Опубликовано: 07.01.1987
Автор: Дагер
МПК: A61B 17/58
Метки: костей, предплечья, репозиции
...в ходовом винте 35 винтом 41.Механизм 5 продольного перемещения отломков локтевой кости состоит из кронштейна 42, который через ходовый винт 43 и ходовую гайку 44 соединен с раздвижной станиной 1 и закреплен в торце стержня 6 при помощи зажимного винта 45. Ходовый5 10 15 20 25 30 35 40 45 50 55 2винт 43 фиксируется от продольного перемещения контргайкой 46. В верхней части кронштейна 42 на тяге 47 установлена скоба 34 со спицей 38 и спицедержателями 39. Кронштейн 42 снабжен зажимным винтом 48 для фиксации вертикального положения и винтом 49 для фиксации продольного перемещения тяги 47. Тяга 47 снабжена упором 50 и стопорным винтом 51.Устройство работает следующим образом.После сборки устройство устанавливают на столе и приступают к...
