Электронный генератор наносекундных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 166381
Текст

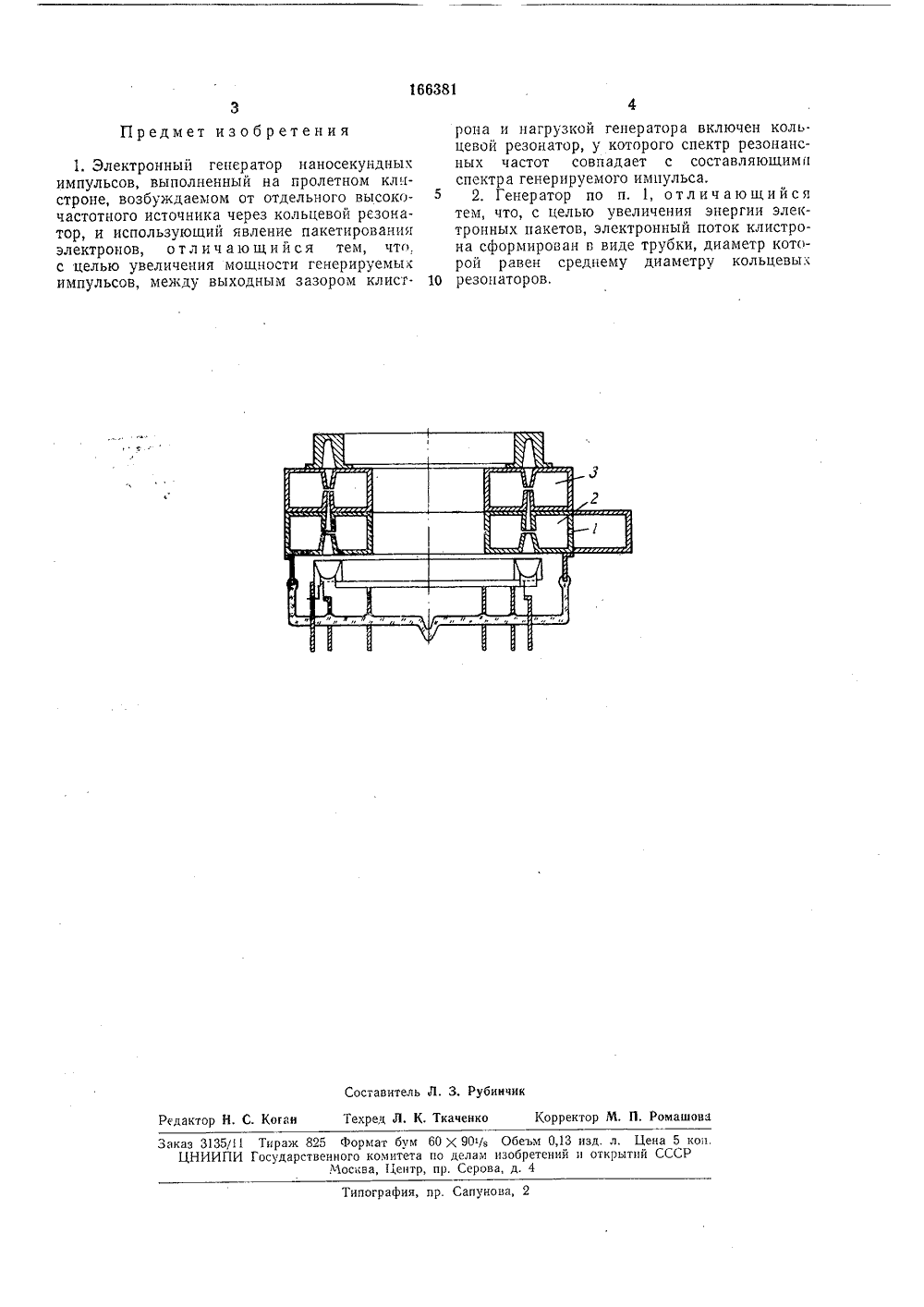

166381 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистицеских Республикав 11 симое от авт. свидетельстваЗбеа . Кл. 2.1 а Заявлено 28.Х 1.19 б 2 ( 8052 б 1/2с присоединением заявкиГосударственныикомитет по делаизобретенийи открытий ССС МПК Н 031 с иорите Оцублцковано 19,Х 1,19 б 4. Бюллетень22Дата опубликования описания 28.Х 1.19 б 4 торыбретени ов и И. Б. Вендик Ляявител днисная гругггггг М 140 ЭЛЕКТРОННЫЙ ГЕНЕРАТО Известные генераторы сверхкоротких им. пульсов, выполненные на лампах типа про летный клпстроц, генерируют импульсы с пеоольшой амплитудой, что Ограничивает Возможность их практического использования.Предлагаемый электронный генератор наносекундных импульсов отличается От известных тем, что в нем применен кольцевой резоцатоо, усгановленный между выходным зазором клистрона и нагрузкой генератора. В генераторе формируется трубчатый электронный поток клистрона, диаметр которого равен среднему диаметру кольцевого резонатора. Указанные отличия позволяют увеличить мощность генерируемых импульсов и энергию электронных пакетов.1-1 а чеотеке схематично показана конструкция предлагаемого генератора, выполненного на пролетном клистроце, возбуждаемом от отдельного высокочастотного источника чере; кольцевой резонатор, и использующего явление пакетирования электронов.Кольцевой резонатор используется це только на выходе, но и па входе генератора, причем для связи резонаторов с возбудителем и нагрузкой примецяются направленные ответвители, что позволяет использовать в кольцевых резонаторах резонанс бегущих волн.Генератор работает следующим образом.От возбудителя сигнал при помощи направ. НОСЕКУНДНЫХ ИМПУЛЬСОВ ле шого ответвителя 1 подается во входноикольцевой резонатор 2, где возбуждает поперечно-электрическую бегущую волну нанизшей резонансной частоте, при которой5 ьдоль окружности резонатора укладываетсяодца длина волны возбуждаемых колебаний.Высокочастотное поле, пробегая все кольцорезонатора за период, пакетирует отдельныеучастки трубчатого электронного потока0 определенным фазовьм сдвигом и с дпаме 1- ром, равным среднему диаметру кольцевыхрезонаторов. Между выходом и нагрузкой генератора включен второй кольцевой резона.тор 3, имеющий спектр резона; сных частот,5 совпадающий со спектром генерируемого импульса,:лектрднные п акеты) пересекая выходнойрезонатор 3, создают бегущую вдоль кольца1 Олпу тока с постоянной амплитудой, котора 5120 возбукдает в резонаторе вращающееся электрическое поле. Прп одинаковых размера.резонаторов в выходном резонаторе возникаегрезонанс бегущих волн, в результате чсгоамплигуда, а следовательно, и мощность пм 5 пульса на выходе генератора возрастают,В предлагаемом генераторе могут быть получены наносекундные импульсы с амплитудой, приблизительно равной постоянному напрякению, определяющему скорость перемс 0 пения электронных пакетов.166381 Предмет изобретения Составитель Л, 3. РубинчикТехред Л. К. Ткаченко Корректор М. П. Ромашова Редактор Н. С. Коган Заказ 3135/1 Тирак 825 Формат бум 60 Х 90/е Обеъм 0,13 изд. л, Цена 5 кон. ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4Типография, пр. Сапунова, 2 1. Электронный генератор наносекундных импульсов, выполненный на пролетном клнстроне, возбуждаемом от отдельного высокочастотного источника через кольцевой резонатор, и использующий явление пакетирования электронов, отл и ч аю щи й ся тем, что. с целью увеличения мощности генерируемых импульсов, между. выходным зазором клистрона и нагрузкой генератора включен коль.цевой резонатор, у которого спектр резонансных частот совпадает с составляющими спектра генерируемого импульса.5 2. Генератор по п. 1, отличающийсятем, что, с целью увеличения энергии электронных пакетов, электронный поток клистрона сформирован в виде трубки, диаметр которой равен среднему диаметру кольцевых 10 резонаторов.
СмотретьЗаявка
805261
МПК / Метки
МПК: H03K 3/04
Метки: генератор, импульсов, наносекундных, электронный
Опубликовано: 01.01.1964
Код ссылки
<a href="https://patents.su/2-166381-ehlektronnyjj-generator-nanosekundnykh-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Электронный генератор наносекундных импульсов</a>
Резервированный генератор импульсов
Номер патента: 531312
Опубликовано: 05.10.1976
МПК: H05K 10/00
Метки: генератор, импульсов, резервированный
...генератора импульсов.Описываемый резервированный генератор импульсов содержит два генератора иМ- пульсов 1 и 2, выход первого из которых подключен ко входу первого интегрирующе го каскада 3, источник питания 4, второй интегрирующий каскад 5, вход которого соединен с выходом второго генератора импульсов 2, два ключа 6 и 7, управляюший вход первого из которых соединен с выходом первого интегрирующего каскада 3, а выходы включены между источником питания 4 и шиной питания второго генератора импульсов, при этом управляюший вход второго ключа 7 соединен с выходом второго интегрирующего каскада 5, а выходы включены между источником питания 4 и шиной питания первого генератора импульсовРабота генератора осуществляется следуюшим образом.При...
Генератор импульсов тока индуктивной нагрузки
Номер патента: 1499434
Опубликовано: 07.08.1989
Авторы: Багинский, Браславский
МПК: H03K 3/53
Метки: генератор, импульсов, индуктивной, нагрузки
...на вторых обмотках трансформатора 11 имеют полярность,обозначенную на фиг 2 (без скобок),то при поступлении с выхода блока 7 управления импульсов на запуск вентилей 4 и 5 конденсаторная батарея 2начинает разряжаться на индуктивнуюнагрузку (подключенную к входным шинам 8 и 9). Когда ток в данной цепиуменьшается до нуля, конденсаторная батарея 2 перезаряжается до максимального напряжения с полярностью, обозначенной на фиг. 2 (в скобках), таким образом в нагрузке формируетсясинусоидальный импульс тока. За время протекания тока часть энергии конденсаторной батареи теряется в элементах генератора. Однако ток нагрузки протекает через одну из фаз источника 1 и от него в контур вводится энергия, Поэтому конденсаторная батарея 2...
Параметрический генератор импульсов
Номер патента: 287104
Опубликовано: 01.01.1970
Авторы: Островский, Папко
МПК: H03K 3/45
Метки: генератор, импульсов, параметрический
...в таком резонаторе импульсных колебаний достаточно включ ггь между концами его резонацспььй усилитель высокой частоты, настроенный ьца частоту следования генерируемых импульсов.На чертеже прцведена электрическая схема предлагаемого генератора. УДК 621,373.421.14(088.8)287104 актор Т. И. Морозова Техред А. А. Камышиикова Корректор А. П. Васильев Заказ 3951/5 Тпракк 480 ПодппспоеИНИИПИ Комитета по делам изобретений и огкрыгий при Совете Министров СССР Москва, )К, Раушская яаб., д. 45 пупова, 2 Типографии те резонатора, то в описанной системе возбуждаются гармонические колебания, а в резонаторе устанавливается стоячая гармоническая волна. Электрическим, полем этой волны резонатор делит:я на два участка с противоположным изменением...
Генератор импульсов
Номер патента: 351302
Опубликовано: 01.01.1972
Авторы: Платонов, Стерина, Шершунов, Школьник, Юров
МПК: H03K 3/26
...9 и перевести коммутирующий транзистор 14 в режим насыщения.Режим работы транзисторов-клапанов 5 и 9 ключевой, которой обеспечивается соответствующим выбором сопротивлений 2 и 13. В результате импульсный времязадающий мост с сопротивлениями б, 11, 12, емкостями 7, 10, диодом 8,подключается к источнику 22 питания через транзистор-клапан 9 и на время, пока диод 8 закрыт; при этом вырабатывается одна из полуволн генерируемого периода колебаний. Когда диод 8 начнет проводить ток (это произойдет в момент, когда напряжение на сопротивлении 11 станет больше напряжения на емкости 10), прекращается заряд емкостей 7 и 10, коммутирующий транзистор 14 начнет запираться и начнется лавинообразный процесс опрокидывания, т, е, коммутирующий транзистор...
Резервированный генератор импульсов
Номер патента: 610289
Опубликовано: 05.06.1978
Авторы: Бланк, Кузьменко, Яковлев
МПК: H03K 3/02
Метки: генератор, импульсов, резервированный
...первого из которых -соединен с.выходом первого интегрирующего каскада 5, управляющий вход второго ключа8 соединен с выходом интегрирующегокаскада 6, выходы ключей 7 и 8 подсоединены соответственно к шинам питания смежных генераторов импульсов,а источник питания 9 подключен к шинам питания интегрирующих каскадов5, б и ключей 7 и 8,Генератор импульсов работает следующим образом610289 Формула изобретения Составитель Г.СмеловаРедактор Т.Орловская Техред Н.Бабурка Корректор асенк 1086 Подписноеета Совета Министров С СРений и открытийРаушская наб., д. 4/5 Тира Государственного коми по дедам изобре 113035, Москва, Ж, каз 3034/4 ЦНИИПИлиал ППП Патент, г. Ужгород, ул. Проектная При подаче напряжения питания от источника.питания на...
