Наполняемая плотина
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

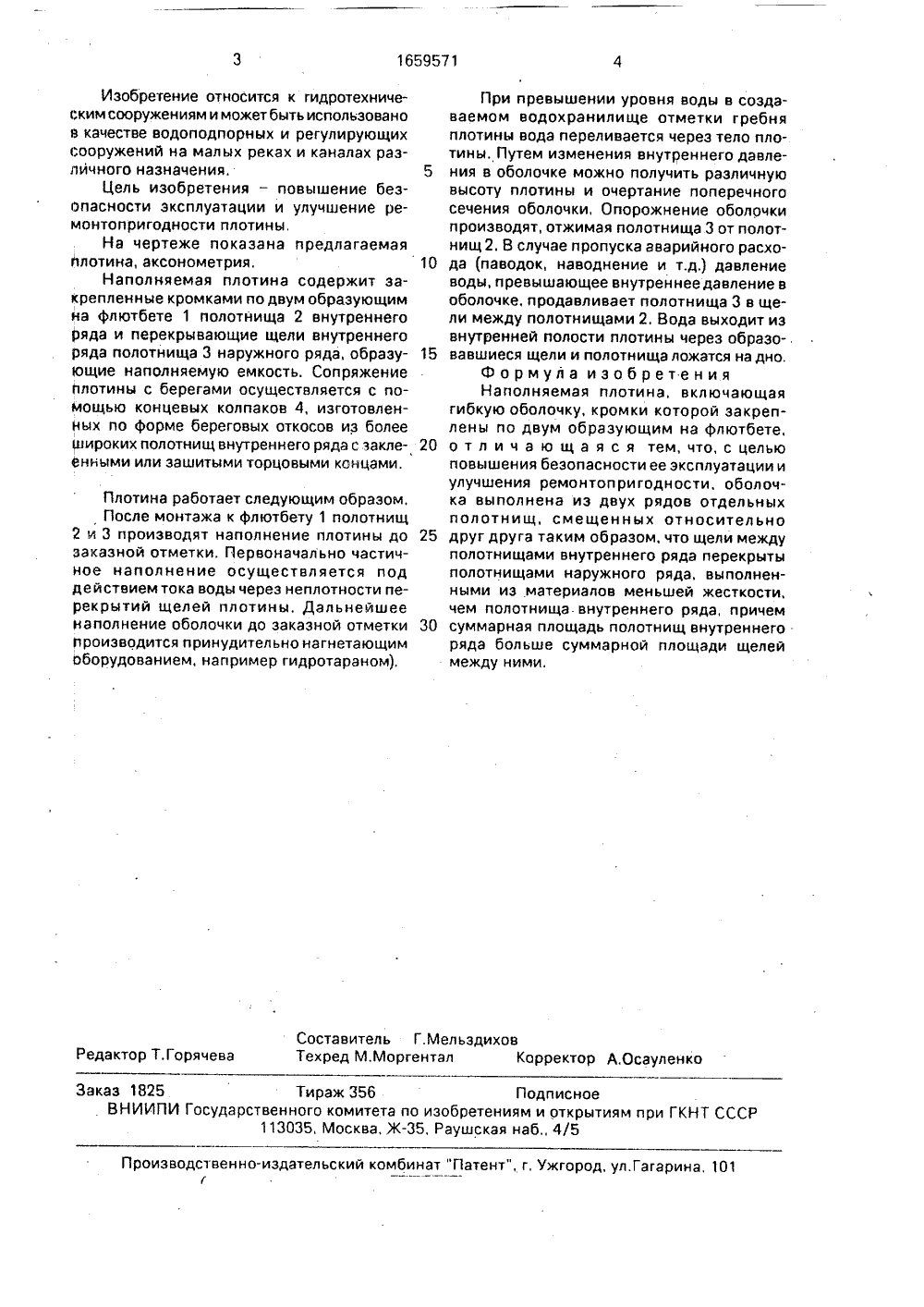

)5 ГОСУДАРСТВЕННЫПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР ОМИТЕТОТКРЫТИЯМ ЗОБРЕТЕН твенхничеения -ВТОРСКОМУ СВИДЕТЕЛЬСТ(71) Днепропетровский сельскохозяный институт(56) Авторское свидетельство СССРМ 943376, кл. Е 02 В 7/02, 1980.Авторское свидетельство СССРМ 649778, кл, Е 02 В 7/02, 1978,(57) Изобретение относится к гидротскому строительству, Цель изобре повышение безопасности эксплуатации и улучшение ремонтопригодности наполняемой плотины, Плотина выполнена в виде гибкой оболочки, закрепленной на флютбете, Оболочка выполнена из отдельных, не соединенных между собой, полотнищ 2 и 3, смещенных относительно друг друга таким образом, что щели между полотнищами 2 внутреннего ряда перекрываются полотнищами 3 наружного ряда, выполненными из материалов меньшей жесткости, например резины, при этом суммарная площадь полотнищ внутреннего ряда больше суммарной площади щелей между ними. 1 ил.1659571 Плотина работает следующим образом, После монтажа к флютбету 1 полотнищ 2 и 3 производят наполнение плотины до заказной отметки. Первоначально частичНое наполнение осуществляется под действием тока воды через неплотности перекрытий щелей плотины. Дальнейшее наполнение оболочки до заказной отметки Производится принудительно нагнетающим Оборудованием, например гидротараном). Составитель Г,МельздиховТехред М,Моргентал Корректор А.Осауленко Редактор Т,Горячева Заказ 1825 Тираж 356 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 г Изобретение относится к гидротехническим ссюружениям и может быть использовано в качестве водоподпорных и регулирующих сооружений на малых реках и каналах различного назначения,Цель изобретения - повышение беэОпасности эксплуатации и улучшение ремонтопригодности поы,На чертеже показана предлагаемая плотина, аксонометрия,Наполняемая плотина содержит закрепленные кромками по двум образующим на флютбете 1 полотнища 2 внутреннего ряда и перекрывающие щели внутреннего ряда полотнища 3 наружного ряда, образующие наполняемую емкость. Сопряжение плотины с берегами осуществляется с поМощью концевых колпаков 4, иэготовленНых по форме береговых откосов из более Широких полотнищ внутреннего ряда с заклеенными или зашитыми торцовыми концами. При превышении уровня воды в создаваемом водохранилище отметки гребня плотины вода переливается через тело плотины, Путем изменения внутреннего давле ния в оболочке можно получить различнуювысоту плотины и очертание поперечного сечения оболочки, Опорожнение оболочки производят, отжимая полотнища 3 от полотнищ 2. В случае пропуска аварийного расхо да (паводок, наводнение и т.д.) давлениеводы, превышающее внутреннее давление в оболочке, продавливает полотнища 3 в щели между полотнищами 2, Вода выходит иэ внутренней полости плотины через образо-.15 вавшиеся щели и полотнища ложатся на дно.Формула изобретения Наполняемая плотина, включающаягибкую оболочку, кромки которой закреплены по двум образующим на флютбете.20 отличающаяся тем,что,сцельюповышения безопасности ее эксплуатации и улучшения ремонтопригодности, оболочка выполнена из двух рядов отдельных полотнищ, смещенных относительно 25 друг друга таким образом, что щели междуполотнищами внутреннего ряда перекрыты полотнищами наружного ряда, выполненными иэ материалов меньшей жесткости.чем полотнища. внутреннего ряда, причем 30 суммарная площадь полотнищ внутреннегоряда больше суммарной площади щелей между ними.
СмотретьЗаявка
4654716, 19.12.1988
ДНЕПРОПЕТРОВСКИЙ СЕЛЬСКОХОЗЯЙСТВЕННЫЙ ИНСТИТУТ
СЕРГЕЕВ БОРИС ИВАНОВИЧ, ЕГОРОВ ВЛАДИМИР СЕРГЕЕВИЧ
МПК / Метки
МПК: F02B 7/02
Метки: наполняемая, плотина
Опубликовано: 30.06.1991
Код ссылки
