Способ определения содержания примесей в жидких средах

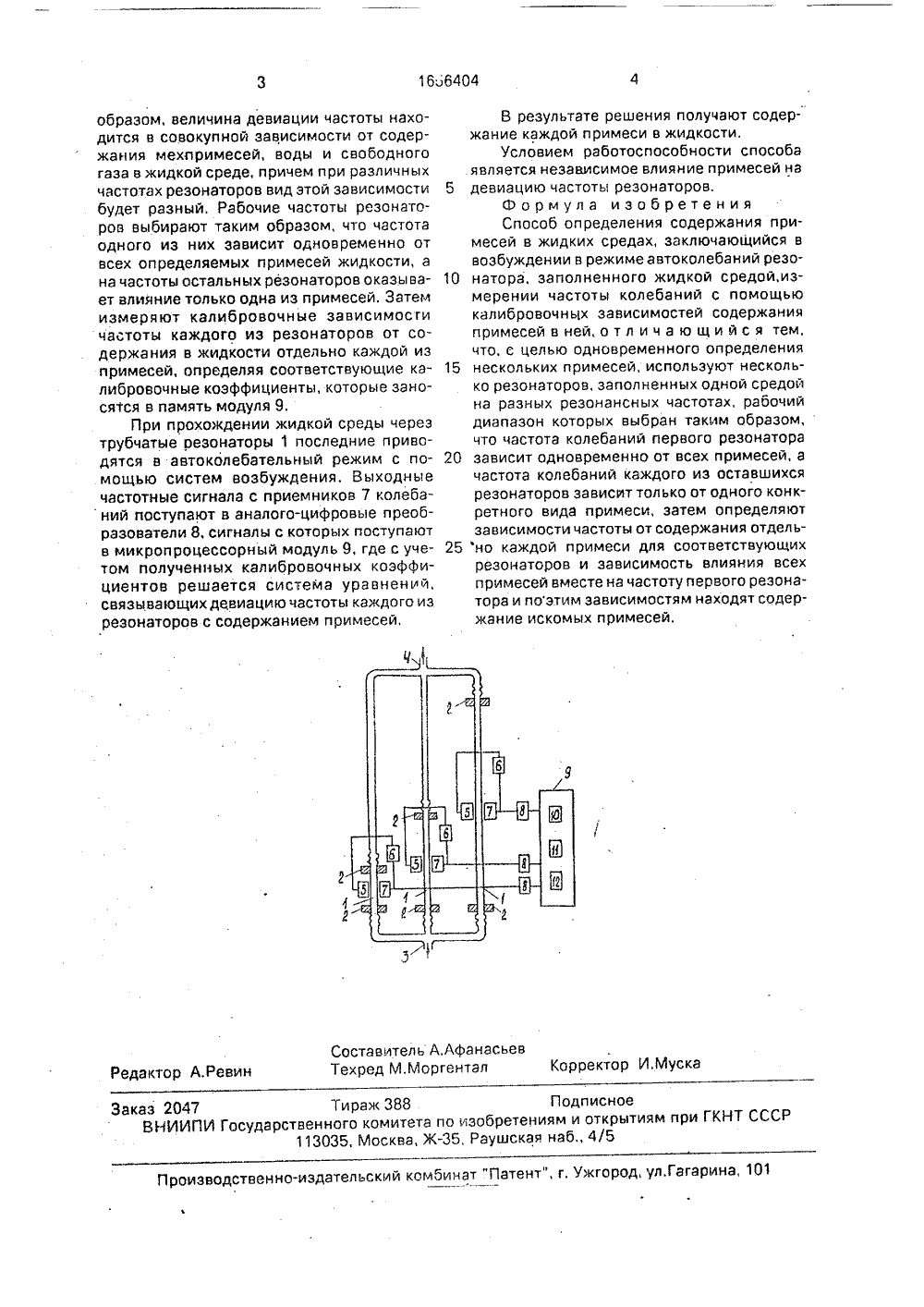

(5 Ц 5 6 01 Й 9/ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ АВТОРСКО ВИДЕТЕЛ ЬСТВУ для измерения. и1979, с.125-200. ности жидких сред. М(56) Способ измерения содержания примесей в жидких средах. Бюллетень экспресс-информации "Транспорт и хранение нефтепродуктов и нефти", вцп.9.М., 1983, с. 13-15.Бегунов В.И, Способ измерения содержания примесей в жидких средах. - Автореф. дис, на соиск. учен. степени канд. техн. наук. Исследование вибрационно-частотного метода и разработка прибора Изобретение относится к технике контроля физических характеристик жидких сред (например, нефти) и может быть использовано для лабораторного и паточного контроля качественных параметров нефти в процессах промысловой подготовки и транспорта нефти.Цель изобретения - одновременное определение нескольких примесей.На чертеже изображено устройство для осуществления предлагаемого способа.Устройство содержит колебательнце системы, каждая из которых состоит из зубчатого резонатора 1, закрепленного в опорах 2 и соединенного с подводящей 3 и(54) СПОСОБ ОПРЕДЕЛЕНИЯ СОДЕРЖАНИЯ ПРИМЕСЕЙ В ЖИДКИХ СРЕДАХ (57) Изобретение относится к измерительной технике. в частности к способам определения содержания примесей в нефти и нефтепродуктах, Изобретение позволяет одновременно и с более высокой точностью определить содержание нескольких примесей в жидкости,.причем содержание одной иэ примесей не может быть определено независимо от других, Цель изобретения достигается путем возбуждения нескольких резонаторов, заполненных одной средой, на разных резонансных частотах, выбранных таким образом, что имея предварительно полученные зависимости девиации частоты резонаторов от содержания отдельно каждой примеси и получив зависимость влияния всех примесей вместе на частоту одного иэ резонаторов, по этим зависимостям находят содержание всех искомыхпримесей. 1 ил,отводящей 4 магистралями, системы возбуждения, каждая из которых состоит из возбудителя 5, усилителя 6 и приемника 7 колебания, аналсго-цифровые преобразователи 8 и микропроцессорный модуль 9, включающий вычислительный 10, запоминающий 11 и регистрирующий 12 блоки.Способ осуществляют следующим образом.При наличии в жидкой среде инородных частиц (мехпримесей, воды, свободного газа) происходит демпфирование колебаний вследствие инерционности и действия сил трения на инородные частицы, которое приводит к девиации частоты колебаний. Таким166404 Составитель А,Афанасьеведактор А,Ревин Техред М.Моргентал Корректор И,Му Заказ 2047 Тираж 388 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, К, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101образом, величина девиации частоты находится в совокупной зависимости от содержания мехпримесей, воды и свободного газа в жидкой среде, причем при различных частотах резонаторов вид этой зависимости будет разный. Рабочие частоты резонаторов выбирают таким образом, что частота одного из них зависит одновременно от всех определяемых примесей жидкости, а на частоты остальных резонаторов оказы вает влияние только одна из примесей. Затем измеряют калибровочные зависимосги частоты каждого иэ резонаторов от содержания в жидкости отдельно каждой из примесей, определяя соответствующие калибровочные коэффициенты, которые заносятся в память модуля 9.При прохокдении жидкой среды через трубчатые резонаторы 1 последние приводятся в автоколебательный режим с помощью систем возбуждения. Выходные частотные сигнала с приемников 7 колебаний поступают в аналого-цифровье преобразователи 8, сигналы с которых поступают в микропроцессорный модуль 9, где с учетом полученных калибровочных коэффициентов решается система уравнений, связывающих ДЕвиацию частоты каждого из резонаторов с содержанием примесей,В результате решения получают содержание каждой примеси в жидкости,Условием работоспособности способаявляется независимое влияние примесей на 5 девиацию частоты резонаторов.Формула изобретения Способ определения содержания примесей в жидких средах, заключающийся в возбуждении в режиме автоколебаний резо натора, заполненного жидкой средой,измерении частоты колебаний с помощью калибровочных зависимостей содержания примесей в ней, о т л и ч а ю щ и й с я тем, что. с целью одновременного определения 15 нескольких примесей, используют несколько резонаторов, заполненных одной средой на разных резонансных частотах, рабочий диапазон которых выбран таким образом, что частота колебаний первого резонатора 20 зависит одновременно от всех примесей, ачастота колебаний каждого иэ оставшихся резонаторов зависит только от одного конкретного вида примеси, затем определяют зависимости частоты от содержания отдель но каждой примеси для соответствующихрезонаторов и зависимость влияния всех примесей вместе на частоту первого резонатора и поэтим зависимостям находят содержание искомых примесей.
