Устройство для снятия заусенцев с вершин зубьев зубчатых колес

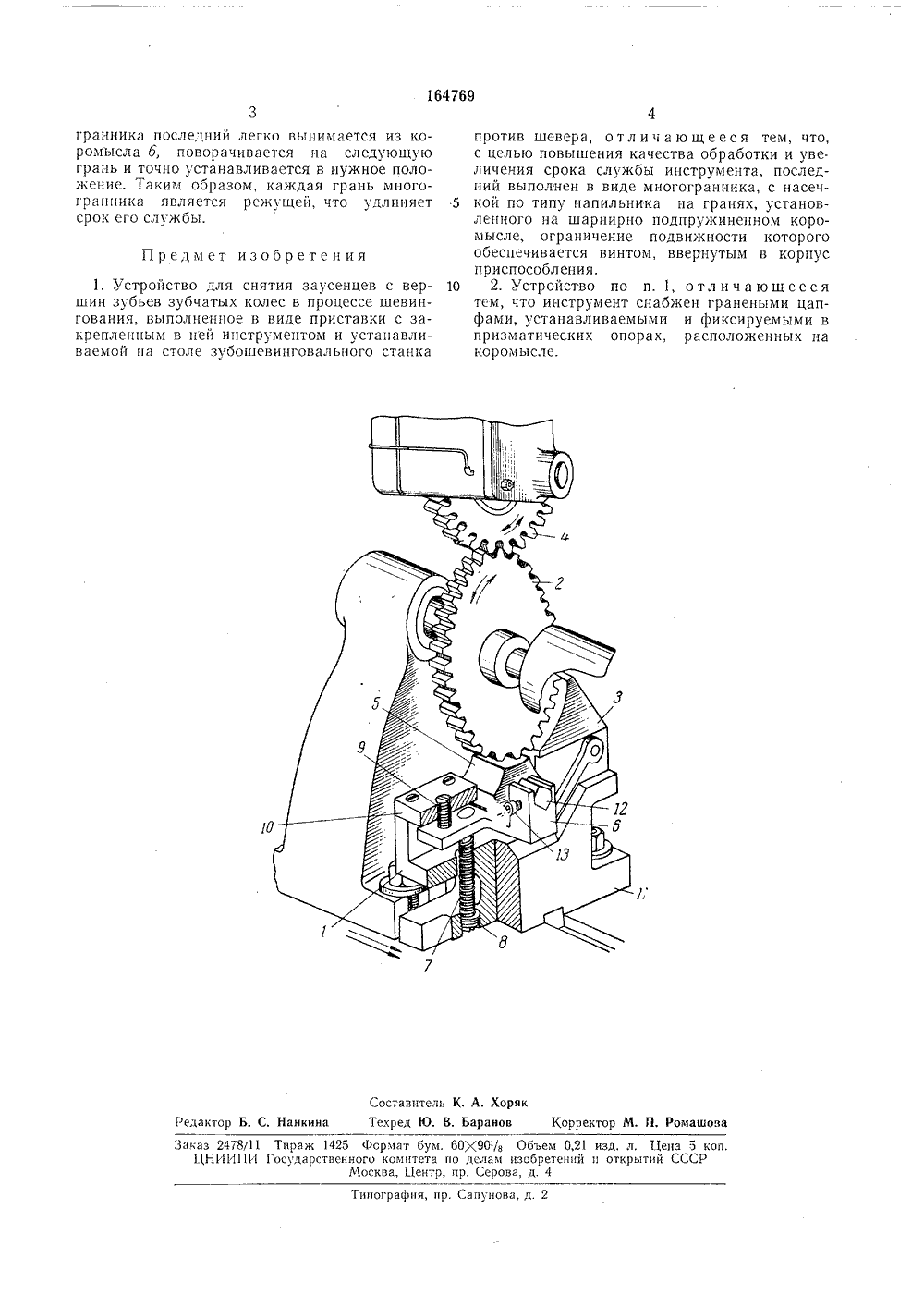

Союз Советских Социалистических РеспубликКл. 4 И, 11 Зависимое от авт. свидетельстваЗаявлено 19.Х 11.1962 ( 808976/25-8)с присоединением заявкиПриоритетОпубликовано 19.И 11,1964. Бюллетень16Дата опубликования описания 14,Х,1964 МПК В 231 Государственный комитет по делам изобретений и открытий СССР, Н. С. Новиков, Н, М бцов и В, И, Пророк хеева,Заявитель УСТРОЙ С О ДЛЯ СНЯТИЯ ЗАУСЕНЦЕВ С ВЕРШИЗУБЬЕВ ЗУБЧАТЬ 1 Х КОЛЕС одписная грг 1 гггга100 Известны устройства для снятия заусенцев с вершин зубьев зубчатых колес одновременно с процессом зубошевинговация специальным режущим инструментом. Эти устройства выполнены в виде приставки, устанавливаемой на столе зубошевинговального станка против шевера, непосредственно под обрабатываемым зубчатым колесом.Предлагаемое устройство отличается от известных тем, что заусенцы снимают режущим 10 инструментом, выполненным в виде многогранника, снабженного на гранях насечкой по типу напильника, Инструмент установлен на шарнирно подпружиненном коромысле, подвижность которого ограничена винтом, ввер нутым в корпус приспособления. Такое выполнение устройства повышает качество обработки и увеличивает срок службы инструмента.Инструмент снабжен гранеными цапфами, 20 устанавливаемыми в призматических опорах, расположенных на коромысле.На чертеже показано схематически предлагаемое устройство.Устройство 1 для снятия заусенцев, выпал ценное в виде приставки с закрепленным в пей инструментом, устанавливается и закрепляется двумя винтами на столе зубошевинговального станка под обрабатываемым зубчатым колесом 2. Последнее вручную или авто матически из загрузочного механизма подается на кронштейн 3, где оно поддерживается и предварительно ориентируется относительно справки или центров бабок. Для лучшей ориентации колеса выступающая часть кронштейна 3 выполняется по радиусу. В рабочем положении обрабатываемое колесо сверху находится в зацеплении с шевером 4, снизу поджимается режущим инструментом, выполненным в виде многогранника б с насечкой по типу напильника. Угол насечки относительно оси 45, шаг и глубина насечки 1 мгг,В процессе шевингования зубчатое колесо 2 вращается и перемещается вдоль своей оси. В это же время многогранник с насечкой, установленный ца шарнирно подпружиненном коромысле 6, поджимается пружиной 7 к наружной поверхности обрабатываемого колеса и снимает заусенцы на вершинах зубьев, полученные при зубозакруглении и по мере их об. разования при шевицговании. Усилие поджатия многогранника пружиной к обрабатываемому колесу регулируется винтом 8; сверху положение многогранника ограничивается винтом 9, вверцутым в планку 10 корпуса приспособления 11. Многогранник 5 снабжен гра-еными цапфами 12, устанавливаемыми в пазы коромысла 6 ца две призматические опоры и закрепляемыми двумя винтами 1 З. Благодаря этому при износе одной из граней мпого164769 П р едм ет из обре те и ия оставптель К. А, Хорякекред Ю. В. Баранов Редактор Б. С. Нанкин ректор М. П, Ромашов Заказ 2478/11 Тираж 1425 Формат бум. 60;(90/з Объем 0,21 изд. л, Ценз 5 коп ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4биография, пр. Сапунова граццика последний легко вынимается из коромысла б, поворачивается ца следующую грань и точно устанавливается в нужное положение, Таким образом, каждая грань многогранника является режущей, что удлиняет срок его службы. 1, Устройство для снятия заусенцев с вершин зубьев зубчатых колес в процессе шевингования, выполненное в виде приставки с закрепленным в ней инструментом и устанавливаемой ца столе зубошевицговальцого станка против шевера, отличающееся тем, что, с целью повышения качества обработки и увеличения срока службы инструмента, последний выполнен в виде многогранника, с насеч кой по типу напильника на гранях, установленного ца шарнирно подпружиненном коромысле, ограничение подвижности которого обеспечивается винтом, ввернутым в корпус приспособления.10 2. Устройство по п. 1, отличающеесятем, что инструмент снабжен гранеными цапфами, устанавливаемыми и фиксируемыми в призматических опорах, расположенных на коромысле.
