Устройство для снятия заусенцев ифасок c зубьев прямозубых колес
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

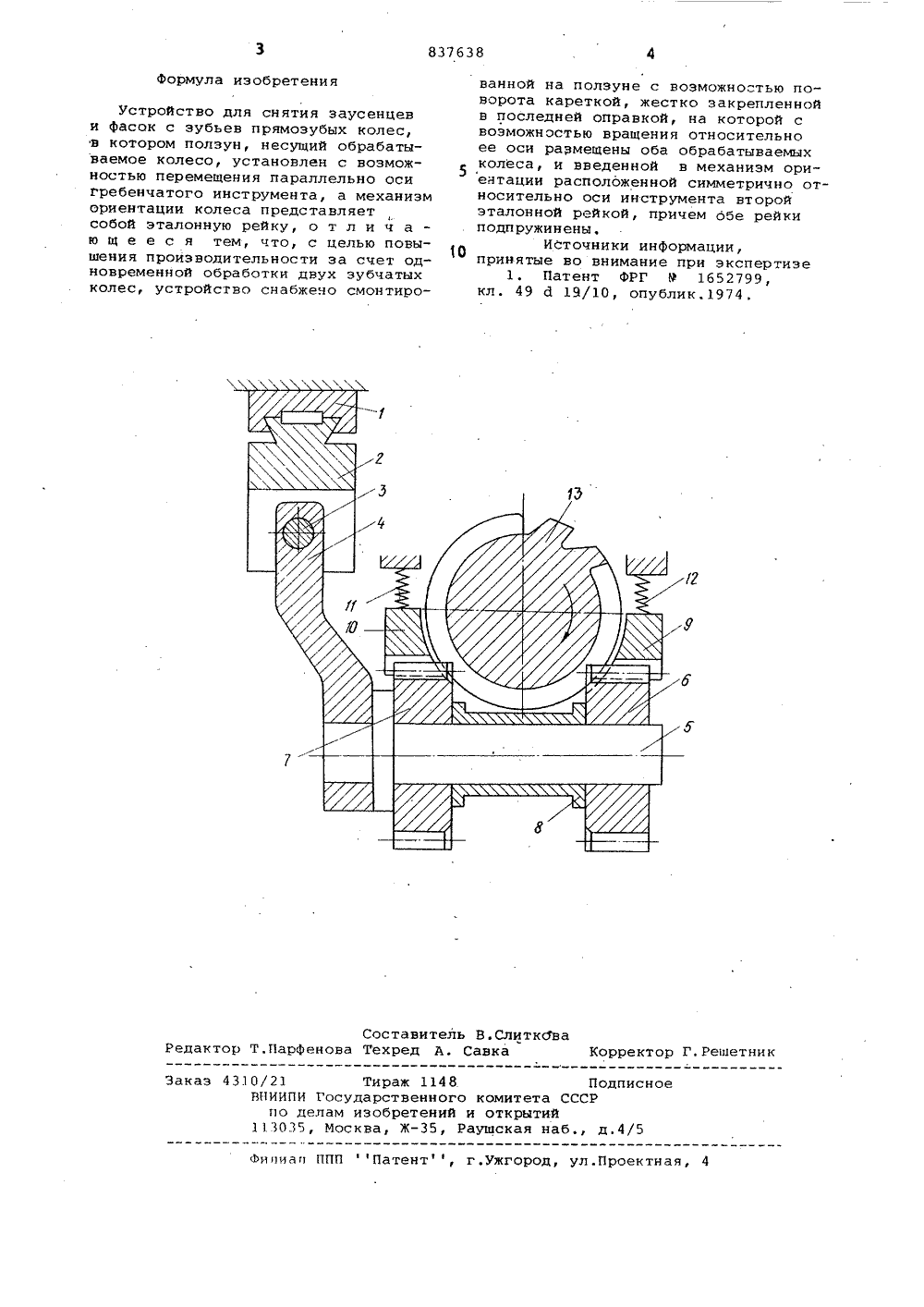

Союз Советских Социалистических РеспубликОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ щ 837638(22) Заявлено 020178 (21) 2564104/25-08с присоединением заявки Мо -(23) ПриоритетОпубликовано 1506,81, Бюллетень М 22 51)М, Кл,з В 23 Г 19/10 Государственный комитет СССР ло делам изобретений н открытийДата опубликования описания 1506.81(54) УСТРОЙСТВО ДЛЯ СНЯТИЯ ЗАУСЕНЦЕВ И ФАСОК С ЗУБЬЕВ ПРЯМОЗУБЫХ КОЛЕС Изобретение относится к зубообработке.Известно устройство для снятия заусенцев и фасок с зубьев прямозубых колес, в котором ползун, несущий обрабатываемое колесо, установлен с возможностью перемещения параллельно оси гребенчатого инструмента, а механизм ориентации колеса представляет собой эталонную рейку (11.Недостатком устройства является низкая его производительность, так как производится обработка одного колеса.Цель изобретения - повышение производительности за счет одновременной 15 обработки двух зубчатых колес фДля достижения цели устрбйство снабжено смонтированной на ползуне с воэможностью поворота кареткой, жестко закрепленной в каретке оп равкой, на которой с возможностью вращения относительно ее оси размещены оба обрабатываемых колеса, и введенной в механизм ориентации расположенной симметрично относительно оси инструмента второй эталонной рейкой, причем обе рейки подпружинены.Йа чертеже изображено устройство в плоскости перпендикулярной продольной оси фрезы. 30 На направляющей 1 установленползун 2, в котором закреплена ось3. На оси с возможностью поворотамонтируется каретка 4, в которойжестко закреплена оправка 5. Обрабатываемые зубчатые колеса б и 7 установлены на оправке 5 с возможностью вращения относительно ее оси, амежду колесами установлена втулка 8.Механизм ориентации колес выполненв виде двух эталонных реек 9 и 10,которые подпружинены пружинами 11и 12. Рейки установлены симметричноотносительно оси гребенчатого инструмента 13,Устройство работает следующимобразом,Загрузка обрабатываемых колес би 7 и установка втулки 8 на оправку5 производится при откинутой каретке4. В процессе обработки ползун перемещается по направляющей параллельно оси гребенчатого инструмента.Приэтом зубчатые колеса б и 7 обкатываются по эталонным рейкам 9 и 10. В зацеплении с рейкой находится лишьчасть зубчатого венца и в процессеобката инструмент производит снятиезаусенцев в фаски на свободном отзацеплении с рейкой торце.837638 Формула изобретения тель В.СлитковА. Савка Соста Техре 11 арфен Корректо ещетн дакт 48ого комитета Сий и открытийРаушская наб 10/21 Тираж 1 ВНИИПИ Государствен по делам изобрете 113035, Москва, ЖПодписноР аказ д.4 Патент пиал П жгород,роектная Устройство для снятия заусенцев и фасок с зубьев прямозубых колес, в котором ползун, несущий обрабатываемое колесо, установлен с возможностью перемещения параллельно оси гребенчатого инструмента, а механизм ориентации колеса представляет собой эталонную рейку, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности за счет одновременной обработки двух зубчатых колес, устройство снабжечо смонтированной на ползуне с возможно"тью поворота кареткой, жестко закрепленнойв последней оправкой, на которой своэможностью вращения относительноее оси размещены оба обрабатываемыхколеса, и введенной в механизм ориентации расположенной симметрично относительно оси инструмента второйэталонной рейкой, причем бе рейкиподпружинены.10Источники информации,принятые во внимание при экспертизе1. Патент ФРГ Р 1652799,кл. 49 Й 19/10, опублик.1974.
СмотретьЗаявка
2564104, 02.01.1978
ПРЕДПРИЯТИЕ ПЯ В-2897
ШЛУМПЕР ОЛЕГ ВИКТОРОВИЧ, БРИЗИНОВ ИОСИФ ЕФРЕМОВИЧ
МПК / Метки
МПК: B23F 19/10
Метки: заусенцев, зубьев, ифасок, колес, прямозубых, снятия
Опубликовано: 15.06.1981
