Сигнализатор срабатывания предохранительной муфты
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

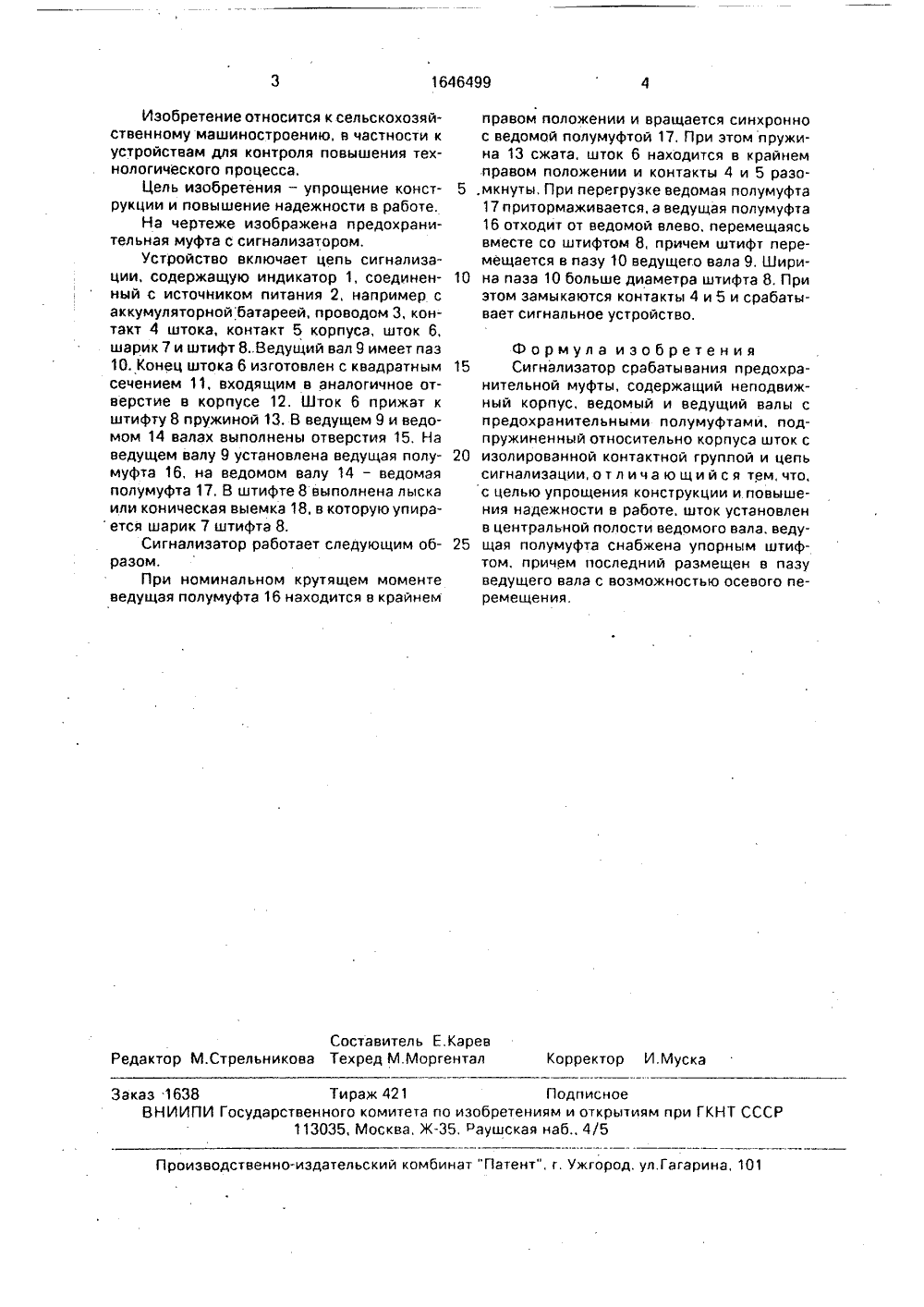

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК Я 2 А 01 С 7/0 ГОСУДАРСТВЕННЫЙПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР МИТЕТОТКРЫТИЯ ПИСАНИЕ ИЗОБРЕТЕНИЯ 17 еавй К АВТОРСКОМУ СВИДЕТЕЛЬСТВ.П.Вялов и М.И.Эйдлин8)детельство СССРС 7/00, 1980,ТОР СРАБАТЫВАНИЯЬНОЙ МУФТЫтносится. к сельскохозяйственному машиностроению, Цель изобретения - упрощение конструкции и повышение надежности в работе, Сигнализатор содержит цепь сигнализации с индикатором 1, контакты 4 и 5. шток 6, взаимодействующий с ведущим валом 9 посредством штифта 8. На ведущем валу 9 установлена ведущая полумуфта 16. а на ведомом валу 14 - ведомая полумуфта 17, При перегрузке ведомая полу- муфта 17 затормаживается и ведущая полу- муфта 16, перемещаясь совместно со штифтов 8, замыкает контакты 4 и 5. 1 ил.Заказ 1638 Тираж 421 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для контроля повышения технологического процесса.Цель изобретения - упрощение конструкции и повышение надежности в работе.На чертеже изображена предохранительная муфта с сигнализатором.Устройство включает цепь сигнализации, содержащую индикатор 1, соединенный с источником питания 2, например с аккумуляторнойбатареей, проводом 3, контакт 4 штока, контакт 5 корпуса, шток 6, шарик 7 и штифт 8 Ведущий вал 9 имеет паз 10. Конец штока 6 изготовлен с квадратным сечением 11, входящим в аналогичное отверстие в корпусе 12. Шток 6 прижат к штифту 8 пружиной 13. В ведущем 9 и ведомом 14 валах выполнены отверстия 15. На ведущем валу 9 установлена ведущая полу- муфта 16, на ведомом валу 14 - ведомая полумуфта 17, В штифте 8 выполнена лыска или коническая выемка 18, в которую упира ется шарик 7 штифта 8,Сигнализатор работает следующим образом,При номинальном крутящем моменте ведущая полумуфта 16 находится в крайнем правом положении и вращается синхронно с ведомой полумуфтой 17. При этом пружина 13 сжата, шток 6 находится в крайнем правом положении и контакты 4 и 5 разо,мкнуты, При перегрузке ведомая полумуфта17 притормаживается, а ведущая полумуфта 16 отходит от ведомой влево, перемещаясь вместе со штифтом 8, причем штифт перемещается в пазу 10 ведущего вала 9, Шири на паза 10 больше диаметра штифта 8. Приэтом замыкаются контакты 4 и 5 и срабатывает сигнальное устройство. формула изобретения 15 Сигнализатор срабатывания предохранительной муфты, содержащий неподвижный корпус, ведомый и ведущий валы с предохранительными полумуфтами, подпружиненный относительно корпуса шток с 20 изолированной контактной группой и цепьсигнализации, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции и повышения надежности в работе, шток установлен в центральной полости ведомого вала, веду щая полумуфта снабжена упорным штифтом, причем последний размещен в пазу ведущего вала с возможностью осевого перемещения.
