Способ измерения индуктивностей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 164069
Автор: Эпштейн
Текст

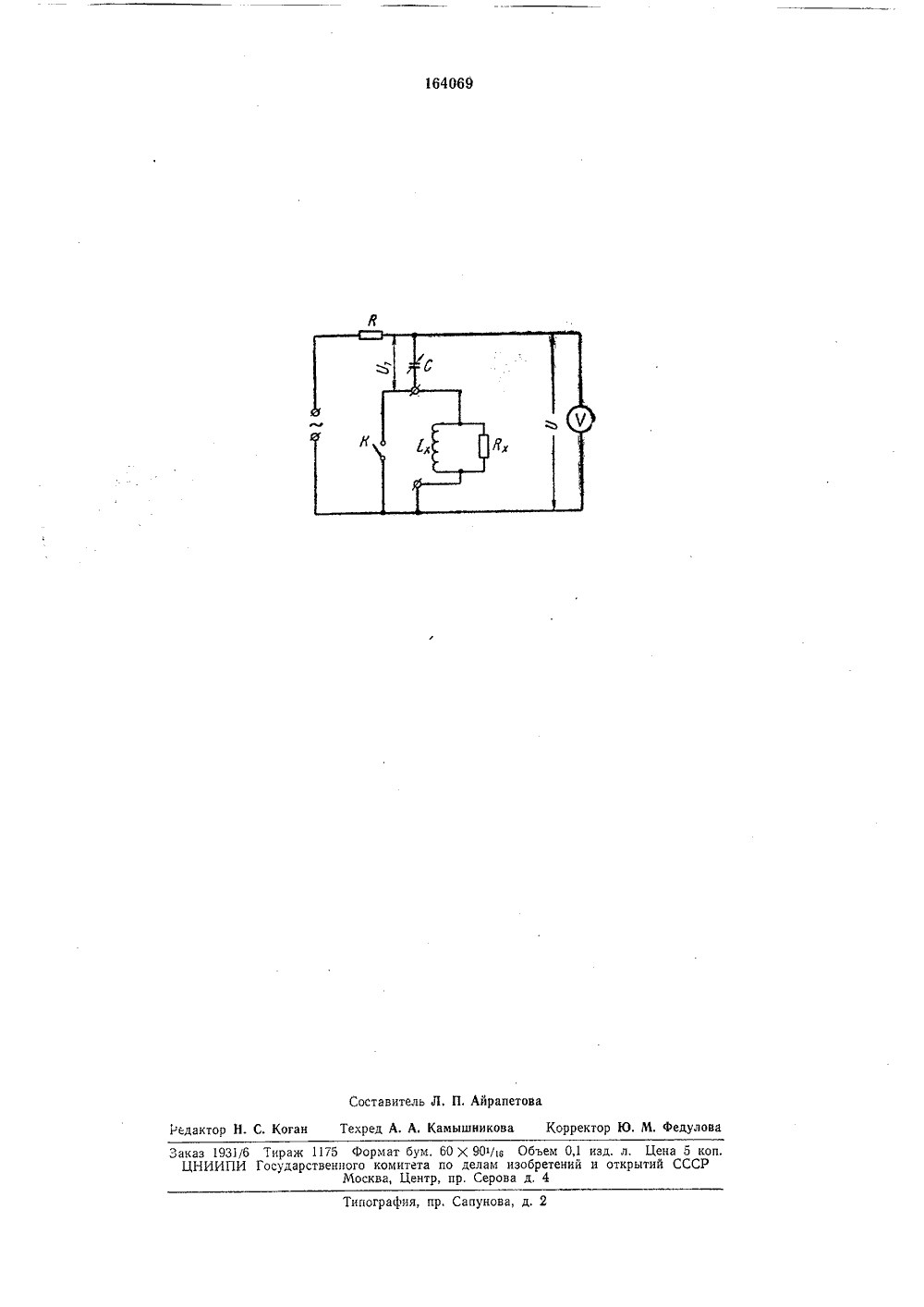

ОПИСАНИЕ 164 О 69ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликКл. 21 е, 2904 аявлено 29.111,1963 (Мо 827844/26 К 601 г Государственный комитет по делаю изобретений и открытий СССР. Л. Эпштей ТИВНО ИЗМЕРЕНИЯ И СП юче К.личина д ктивнутом и разомкнутом кл напряжений У, и У ве сатора С и величина нп соотношением о-ЕС = 2 ными при замк При равенстве емкости конде ности связаны 5 том где 1 - частот я, прп которой про величина емкости, пр питаслучае 1., -2 п".г 2 ющего напряжен измерение, а С - рой Ь,=К исходит и котоизобр Предм одписная гругпа М 79 Известны мостовые способы измерения индуктивностей, базирующиеся в частности на использовании фазосдвигающих цепей, позволяющих изменять фазу протекающего по ним тока, не изменяя модуля ее полного сопротивления,Предложенный способ позволяет упростить измерение индуктивностей с большими потерями в параллельной схеме замещения за счет того, что фазосдвигающую цепь образуют последовательным соединением измеряе. мой индуктивности и конденсатора переменной емкости, изменяют величину последней до получения равенства напряжений па зажимах цепи при замкнутых и разомкнутых концах индуктивности, после чего величину ипдуктивности определяют по формуле ФАС=2.На чертеже показано устройство, поясняющее предложенный способ.Измеряемая индуктивность С;, имеющая сопротивление потерь Я.;, подсоединяется последовательно с конденсатором С переменной емкости к зажимам источника переменного напряжения известной частоты. Изменяют величину емкости конденсатора С до тех пор, пока показания вольтметра К будут одинакоСпособ измерения индуктивностеи, основанный на использовании фазосдвигающей цепи,позволяющей изменять фазу протекающего15 через псе тока, пе изменяя модуля ее полногосопротивления, отличающийся тем, что,с целью упрощения измерения ипдуктивностейс большими потерями в параллельной схемезамещения, упомянутую цепь образуют после.20 довательпым соединением измеряемой ипдуктивности и конденсатора переменной емкости,изменяют величину последней до полученияравенства напряжений на зажимах цепи прпзамкнутых и разомкнутых концах индуктив 25 ности, после чего величину индуктивности определяют по формуле а 2 г.,С = 2, 164069Составитель Л, П. Айрапетова Редактор Н. С. Коган Техред А. А, Камышникова Корректор Ю, М. федулова Заказ 1931/б Тираж 1175 Формат бум, 60 Х 90 Чм Объем 0,1 изд. л, Цена 5 коп. ЦНИИПИ Государственного комитета по делам изобретении и открытий СССР Москва, Центр, пр, Серова д. 4Типография, пр. Сапунова, д. 2
СмотретьЗаявка
827844
Л. Эпштейн
МПК / Метки
МПК: G01R 27/26
Метки: индуктивностей
Опубликовано: 01.01.1964
Код ссылки
<a href="https://patents.su/2-164069-sposob-izmereniya-induktivnostejj.html" target="_blank" rel="follow" title="База патентов СССР">Способ измерения индуктивностей</a>
