Игла для пункции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1637767
Авторы: Борский, Григорьев, Зюзьгин, Кривощеков, Санагин
Текст

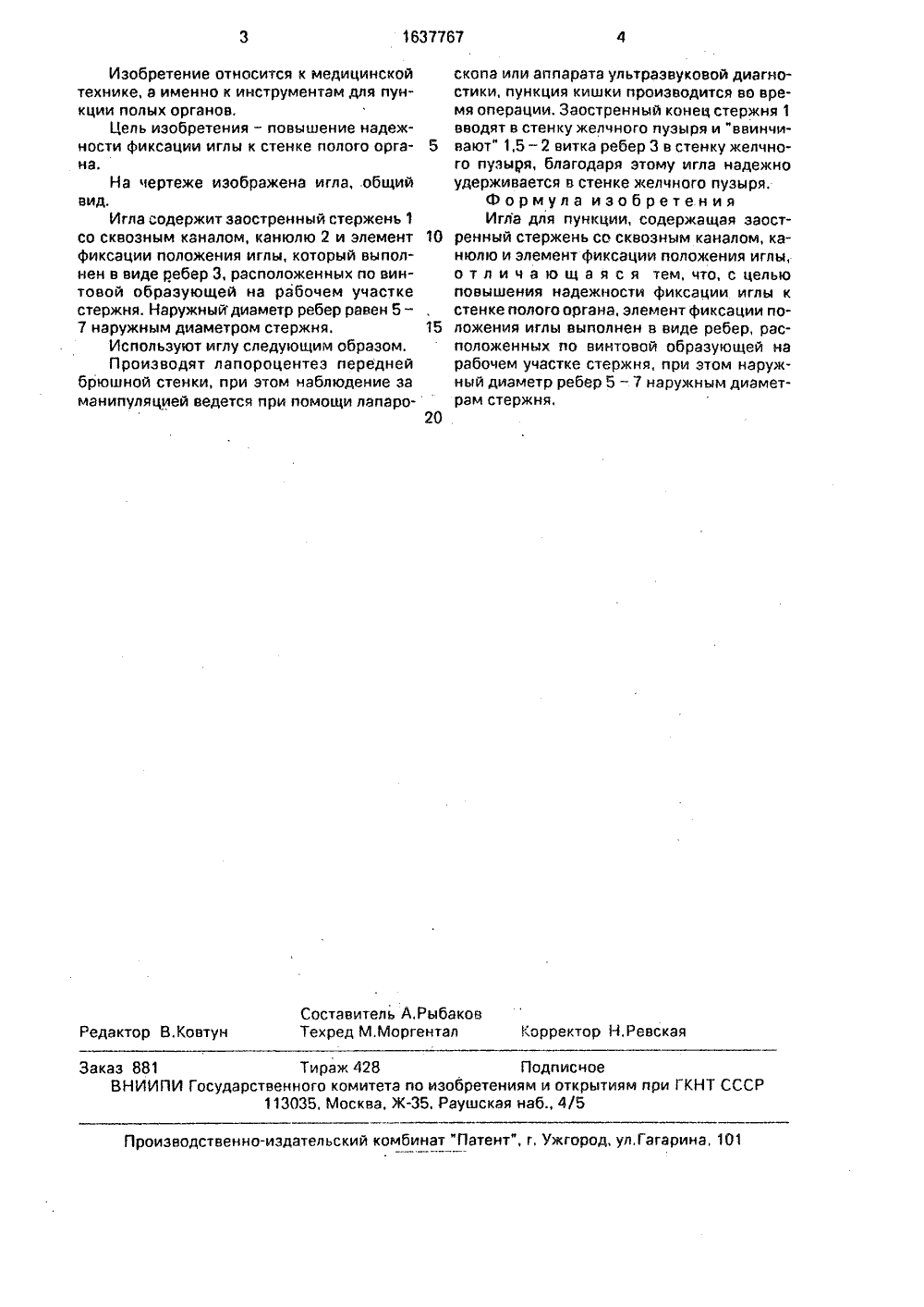

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 67 6 9) Я А 61 В 17/3 ПИСАНИЕ ИЗОБРЕТЕНАВТОРСКОМУ СВИДЕТЕЛ ЬСТВУ(57) Изобретен технике, а име зуемым для пу изобретения яв сти фиксации и Игла содержи сквозным кана фиксации поло полнен в виде винтовой обра стержня. С пом но удерживает 1 ил,арьев зьгин,г ос,ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР(56) Авторское свидетельство СССМ 1475619, кл. А 61 В 17/34, 1987(54) ИГЛА ДЛЯ ПУНКЦИИ ие относится к медицинскои нно к инструментам, испольнкции полых органов. Целью ляется повышение надежноглы к стенке полого органа, т заостренный стержень со лом 1, канюлю 2 и элемент жения иглы 3, который выребер, расположенных по зующей на рабочем участке ощью этих ребер игла надежся в стенке желчного пузыря,1637767 Составитель А.РыбаковТехред М.Моргентал Корректор Н.Ревская Редактор В.Ковтун Заказ 881 Тираж 428 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 Изобретение относится к медицинскойтехнике, а именно к инструментам для пункции полых органов,Цель изобретения - повышение надежности фиксации иглы к стенке полого органа.На чертеже изображена игла, общийвид,Игла содержит заостренный стержень 1со сквозным каналом, канюлю 2 и элемент 10фиксации положения иглы, который выполнен в виде ребер 3, расположенных по винтовой образующей на рабочем участкестержня. Наружныйдиаметр ребер равен 57 наружным диаметром стержня. 15Используют иглу следующим образом.Производят лапороцентеэ переднейбрюшной стенки, при этом наблюдение заманипуляцией ведется при помощи лапаро 20 скопа или аппарата ультразвуковой диагностики, пункция кишки производится во время операции, Заостренный конец стержня 1 вводят в стенку желчного пузыря и "ввинчивают" 1,5 - 2 витка ребер 3 в стенку желчного пузыря, благодаря этому игла надежно удерживается в стенке желчного пузыря.Формула изобретения Игла для пункции, содержащая заостренный стержень со сквозным каналом, канюлю и элемент фиксации положения иглы, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности фиксации иглы к стенке полого органа, элемент фиксации положения иглы выполнен в виде ребер, расположенных по винтовой образующей на рабочем участке стержня, при этом наружный диаметр ребер 5 - 7 наружным диаметрам стержня.
СмотретьЗаявка
4262754, 16.06.1987
КУЙБЫШЕВСКАЯ ГОРОДСКАЯ БОЛЬНИЦА N1 ИМ. Н. И. ПИРОГОВА
КРИВОЩЕКОВ ЕВГЕНИЙ ПЕТРОВИЧ, ГРИГОРЬЕВ СТАНИСЛАВ ГЕОРГИЕВИЧ, САНАГИН ВАЛЕРИЙ ПЕТРОВИЧ, БОРСКИЙ ОЛЕГ БОРИСОВИЧ, ЗЮЗЬГИН НИКОЛАЙ ИВАНОВИЧ
МПК / Метки
МПК: A61B 17/34
Опубликовано: 30.03.1991
Код ссылки
<a href="https://patents.su/2-1637767-igla-dlya-punkcii.html" target="_blank" rel="follow" title="База патентов СССР">Игла для пункции</a>
Способ фиксации иглы
Номер патента: 1740009
Опубликовано: 15.06.1992
Автор: Волков
МПК: A61M 5/32
...к оси канала 7.Инъектор используют следующим образом.В исходном состоянии элемент 5 находится на противоположном от наконечника 2 конце полого тела 1, На инъектор устанав.ливают иглу 3 (или специальную наборную иглу), производят одно или несколько сжимающих воздействий пальцами руки на полое эластичное тело 1 (по типу резиновой груши), Возврат эластичного тела 1 в исходное недеформированное состояние сопровождается заполнением его внутренней полости препаратом. Затем, придерживая одной рукой инъектор, другой рукой перемещают элемент 5 в направлении иглы.5 При этом уменьшается внутренний объемтела 1 и вытесняется воздух, После этого рабочий конец иглы 3 вводят в ткань и перемещением элемента Ь в сторону наконечника 2 вытесняют...
Способ освобождения опрессованной трубы хвостовика иглы от внутренних ребер
Номер патента: 610584
Опубликовано: 15.06.1978
Авторы: Бедрюгина, Головинов, Ерохов, Каргин, Кириллов, Кротков, Сергеева, Старостин
МПК: B21C 23/08
Метки: внутренних, иглы, опрессованной, освобождения, ребер, трубы, хвостовика
...производят вырыв части объема13, находящегося в зоне шейки 5 (фиг, 2),Эту операцию проводят движением иглы4 назад в направлении, обратном прессованию (фиг. 1).Объем заготовки в зоне 13 шейки 5,задерживаемый с внутренней стороны обраъным конусом 7 и с внешней стороны прессшайбой 3, остается в зоне шейки 5 иглы 4. 10При вытягивании металла из зоны шейхи5 со скоростью, примерно равной скоростипрессования, между задней контактной поверхностью вырванного объема 13 и поверхностью прямого конуса 8 сопряжения образуется зазор, За счет целостности металлазоны шейки полотна отпрессованной трубыи ребер ребра и полотно пластически растягиваются в области разрыва и приобретаютутоненную форму. Между утоненным телом 20трубы 10 и ребрами 11 и...
Устройство для репозиции и фиксации отломков ребер
Номер патента: 1250281
Опубликовано: 15.08.1986
Автор: Фадеев
МПК: A61B 17/58
Метки: отломков, ребер, репозиции, фиксации
...и фиксации отломков ребер в разобранном виде, аксонометрическая проекция; на фиг. 2 - устройства, наложенные на двух ребрах.Устройство содержит шину 1, выполнен. ную из пластичного металла, и винты 2, 3. На шине 1 установлены с возможностью продольного перемещения и фиксации прямоугольные рамы 4 с упорными площадками 5. Прямоугольные рамы 4 скреплены двумя прилежащими углами 6 с дугами 7. На других углах 8 рам 4 шарнирно установлены рычаги 9 с резьбовыми втулками 10, в которых установлены винты 2, контактирующие с упорными площадками 5. Концы рычагов 9 и дуг 7 встречно направлены, заострены в виде шипов 11, 12. Шина 1 связана с прямоугольными рамами 4 и дугами 7, на вершинах которых установлены винты 3, контактирующие с шиной 1, одно...
Способ фиксации отломков ребер при множественных и сегментарных переломах
Номер патента: 938948
Опубликовано: 30.06.1982
МПК: A61B 17/00
Метки: множественных, отломков, переломах, ребер, сегментарных, фиксации
...и обеспечен благо.приятный физиологический режим дыхания,О Формула изобретения 3На фиг. 1 и 2 изображена игла для под.ведения лигатуры под отломки; на фиг, 3 - 8 -последовательность выполнения приемов опи.сываемого способа,Применяемая при операции лигатурная игла состоит из рукоятки 1 и изогнутой рабо.чей части 2 с отверстием 3 на заостренномконце 4. Рабочая часть 2 изогнута по спирали с правой навивкой и имеет овальное сечение. Ось симетрии спирали расположенаниже оси симетрии рукоятки 1, а заостренный конец 4 с отверстием 3 выпрямленпо касательной к указанной спирали. Рабочая часть 2 иглы имеет также прямойучасток 5,Способ осуществляют следующим образом.В месте обшивания ребер предварительновводят между ребрами,и под их края0,25%...
