Способ определения концентрации спирта в спиртосодержащем растворе
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1631420
Авторы: Енгулатов, Зиядуллаев, Урмакаева
Текст

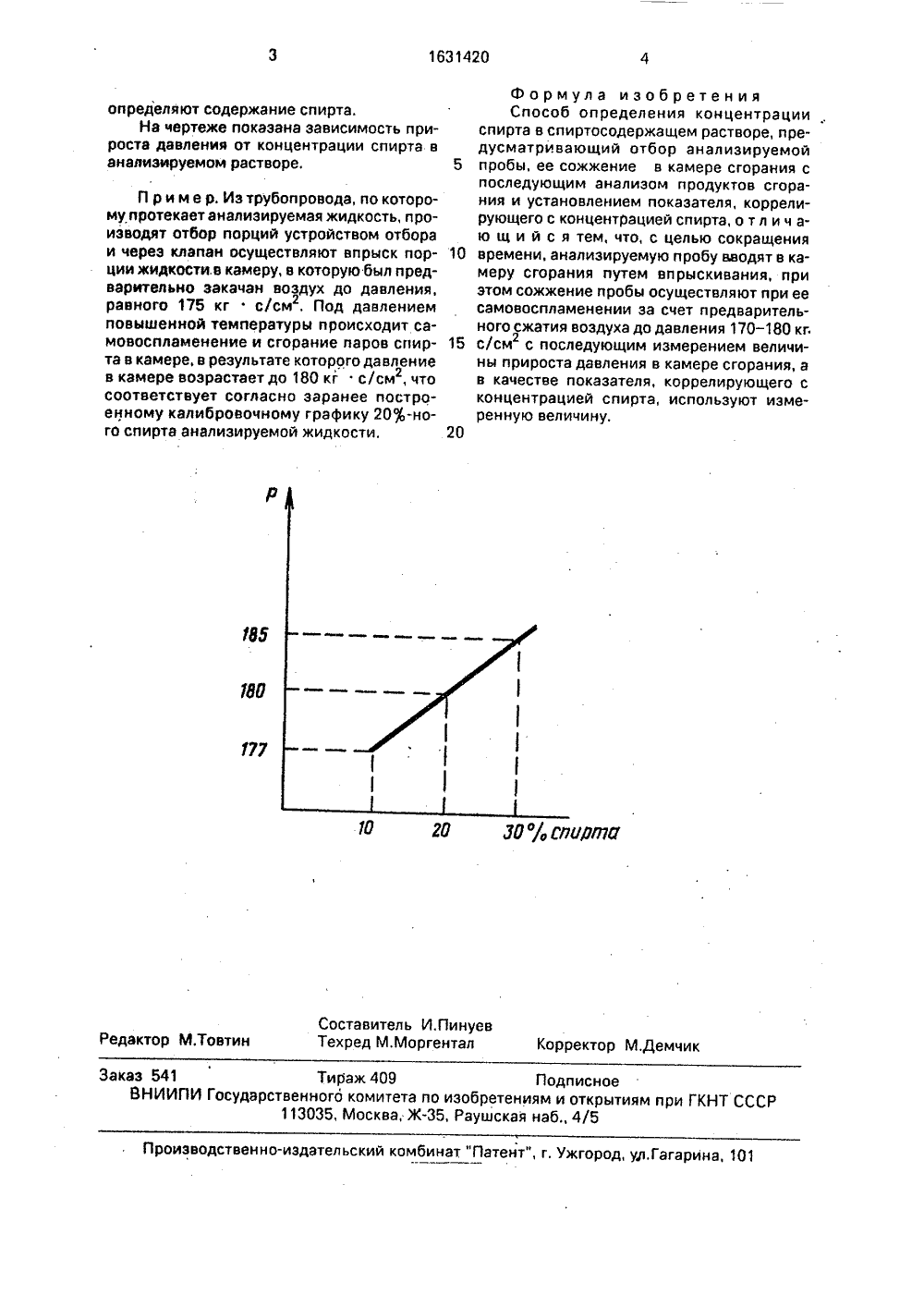

(51) 5 ГОСУДАРСТВЕННЫЙПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР ОМИТЕТОТКРЫТИЯМ ПИСАНИЕ ИЗОБРЕТЕАВТОРСКОМУ СВИДЕТЕЛЬСТВУ конструкторско-технощеп ром"А,С.Зиядуллаевизическая биохими Изоб мышленн для конт спиртосо(56) Фрайфелдер ДМ.: Мир, 1980, с.190 тение относится к пищевои прости и может быть использованоля за содержанием спиртаржащих растворах,ель изобретения - сокращение времеределения,Для осуществления данного способа отобранную пробу анализируемой жидкости впрыскивают в камеру сгорания, содержащую предварительно сжа й до давления 179 - 180 кг с/см воздух. Под действием температуры, которая создается в камере сгорания, происходит самовоспламенение спирта, приводящее к резкому скачку (приросту) давления в камере сгорания. По величине прироста давления определяют концентрацию спирта в анализируемой жидкости,(54) СПОСОБ ОПРЕДЕЛЕНИЯ КОНЦЕНТРАЦИИ СПИРТА В СПИРТОСОДЕРЖАЩЕМ РАСТВОРЕ(57) Изобретение относится к пищевой промышленности и может быть использовано для контроля за содержанием спирта в спиртосодержащей жидкости в потоке. В камеру постоянного объема закачивают воздух до давления 175 кг с/см, впрыскивают пробу анализируемой жидкости, Под действием повышенной температуры в камере пары спирта самовоспламеняются и сгорают. Концентрацию спирта определяют по . приросту давления в камере, 1 ил,Способ осуществляют следующим образом,Сожжение паров спирта осуществляется в камере сгорания постоянного объема, в которую предварительно закачивается воздух до давления 175 + 5 кг с/см, при этом в камере создается температура, достаточная для самовоспламенения спирта, содержащегося во впрыскнутой порции анализируемой жидкости. При создании давления ниже указанной величины в камере не будет достигнута температура самовоспламенения спирта, а создавать давление выше указанной величины нет необходимости по экономическим соображениям. При сгорании паров спирта происходит повышение давления в камере, которое фиксируется датчиком давления. По приросту давления, которое прямо пропорционально концентрации спирта в анализируемом раствп1631420 определяют содержание спирта.На чертеже показана зависимость прироста давления от концентрации спирта в анализируемом растворе. Ю 0% спирта 70 20 Составитель И,ПинуевТехред М.Моргентал Корректор М.Демчик Редактор М,Товтин Заказ 541 Тираж 409 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 П р и м е р. Из трубопровода, по которому протекает анализируемая жидкость, производят отбор порций устройством отбора и через клапан осуществляют впрыск порции жидкости. в камеру, в которую был предварительно закачан воздух до давления, равного 175 кг с/см . Под давлением повыаенной температуры происходит самовоспламенение и сгорание паров спирта в камере, в результате которого давление в камере возрастает до 180 кг с/см, чтог соответствует согласно заранее построенному калибровочному графику 20,ь-ного спирта анализируемой жидкости. Формула изобретения Способ определения концентрацииспирта в спиртосодержащем растворе, предусматривающий отбор анализируемой 5 пробы, ее сожжение в камере сгорания споследующим анализом продуктов сгорания и установлением показателя, коррелирующего с концентрацией спирта, о т л и ч аю щ и й с я тем, что, с целью сокращения 10 времени, анализируемую пробу вводят в камеру сгорания путем впрыскивания, при этом сожжение пробы осуществляют при ее самовоспламенении за счет предварительного сжатия воздуха до давления 170-180 кг.15 с/см с последующим измерением величины прироста давления в камере сгорания, а в качестве показателя, коррелирующего с концентрацией спирта, используют измеренную величину.20
СмотретьЗаявка
4335919, 01.12.1987
ЦЕНТРАЛЬНОЕ КОНСТРУКТОРСКО-ТЕХНОЛОГИЧЕСКОЕ БЮРО "ПИЩЕПРОМ"
ЕНГУЛАТОВ НАИЛЬ ИБРАГИМОВИЧ, ЗИЯДУЛЛАЕВ АЗАТ САИД-КАРИМОВИЧ, УРМАКАЕВА РАВЗА КАШАВОВНА
МПК / Метки
МПК: G01N 31/12, G01N 33/14
Метки: концентрации, растворе, спирта, спиртосодержащем
Опубликовано: 28.02.1991
Код ссылки
<a href="https://patents.su/2-1631420-sposob-opredeleniya-koncentracii-spirta-v-spirtosoderzhashhem-rastvore.html" target="_blank" rel="follow" title="База патентов СССР">Способ определения концентрации спирта в спиртосодержащем растворе</a>
