162767

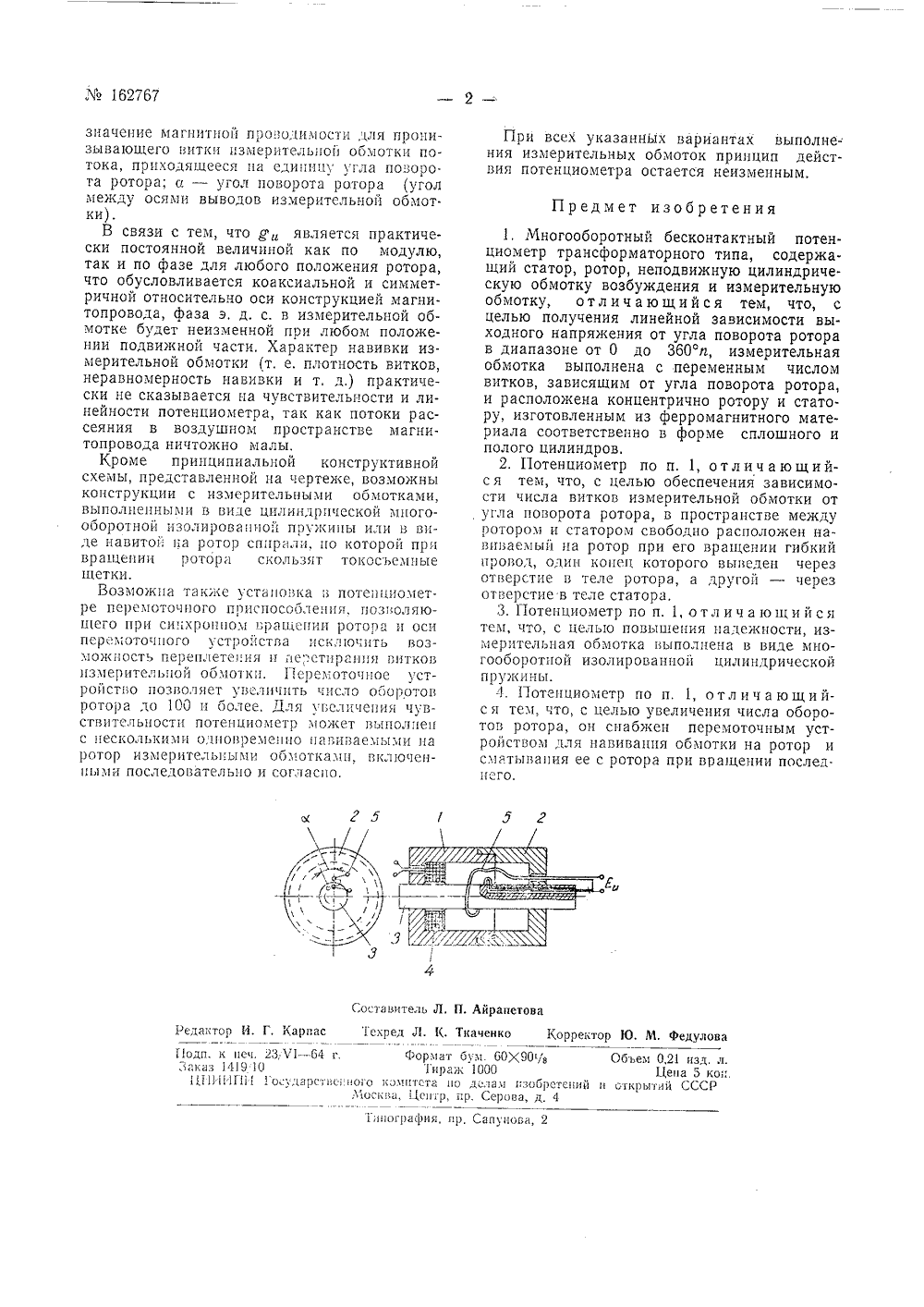

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПДАЩ Р с й.ОРСКОМУ СВИДЕТЕЛЬСТВУ 16276 явлено 211.1963 ( 814632126-10 ГОСУДАРСТВЕ 11 ИЫИКОМИТЕТ ПО ДЕЛАМОБРЕТЕНИЙ и ОТКРЫТИЙСССР ДК публиковано 08.Ч,1964. Бюллетень10 чпрсПодписная группаФ, Зарипов, Л. ф. Куликовский, Л. А, Бровкин и Э, М ОГООБОРОТНЫЙ БЕСКОНТАКТНЫЙ ПОТЕНЦИОМЕТР" - ТРАНСФОРМАТОРНОГО ТИПА ло внтпо витрабочая проннткп;дельное К ВОЗОуждсиня; й 5 сВОЗбУжДЕНИЯ; 512 ссельной обмотки; 6проводимость для ивитки измерительнойоборотов ротора; д где 1 в - т ков обмотк ков измери магнитная зывающего и - число чис с ока оомо - у Изобретение относится к области измерительной техники и решает задачу создания многооборотного бесконтактпого потенциометра трансформаторного типа с линейной статической характеристикой во всем диапазоне перемещения подвижной части.Известные многооборотные потенциометры трансформаторного типа имеют пилообразную статическую характеристику.Предложенный потенциометр позволяет получить линейную зависимость выходного напряжения от угла поворота ротора в диапазоне от 0 до 360 и благодаря тому, что измерительная обмотка выполнена с переменным числом витков, зависящим от угла поворота ротора, и расположена концентрично ротору и статору, которые изготовлены соответственно в форме сплошного и полого цилиндров из ферромагнитного материала.Для обеспечения зависимости числа витков измерительной обмотки от угла поворота ротора в пространстве между ротором и статором свободно расположен гибкий, навиваемый на ротор при его вращении провод, один конец которого выведен через отверстие в теле ротора, а другой через отверстие в теле статора.С целью повышения надеяност 1 потенциометра измерительная обмотка может быть выполнена в виде многооборотной изолированной цилиндрической пружины, Потепциометр может быть снабжен перемоточным устроиством для павивания оомотки на ротор и сматывания ее с ротора. В результате число оборотов ротора может быть увеличено.На чертеже представлена одна из возможных конструкций потенциометра. Потенциометр имеет замкнутый магнитопровод, который состоит из статора, представляющего собой два полых цилинпра 1 и 2, и ротора 3, выполненного в виде сплошного цилиндра из ферромагнитного материала. Чтобы свести к мгшимуму зазоры в магнитной цепи, соединение цилиндров, образующих статор, выполнено по плотной посадке, а соединение ротора и статора - по скользящей посадке. Обмотка возбуждения 4 расположена концентрично ротору и статору в пространстве между ними. Сзмерительная обмотка 5 в зависимости от направления вращения ротора наматывается на него, либо сматывается с него, т, е. числс витков ее либо увеличивается, либо уменьшается.При питании обмотки возбуждения пере менным током э. д. с., индуктируемая в измерительной обмотке, изменяется по закону;Есс= 1 ММссЯссЦ + И А162767 Предмет изобретения Составитель Л. П. Айрапетова Редактор 4. Г, Карпас 1 ехред Л. К. Ткаченко Корректор О, М. Федулова;акал 1419 10 1 ира 1 к 1000 Цена 5 коп. 11111 Г 1 Гост,арственого комитета по делам нвобретений и открытий СССР Москва, Цен гр, пр. Серова, д, 4Типографии, пр, Сапунова, 2 значение магнитно прово;имости для пронизывающего витки измерительной обмотки потока, приходящееся иа единицу угла поворота ротора; а - угол поворота ротора (угол между осями выводов измерительной обмот. ки).В связи с тем, что оявляется практически постоянной величиной как по модулю, так и по фазе для любого положения ротора, что обусловливается коаксиальной и симметричной относительно оси конструкцией магнитопровода, фаза э. д. с. в измерительной обмотке будет неизменной при любом положении подвижной части. Характер навивки измерительной обмотки 1 Т. е. плотность витков, неравномерность навивки и т, д,) практически не сказывается на чувствительности и линейности потенциометра, так как потоки рассеяния в воздушном пространстве магнитопровода ничтожно малы.Кроме принципиальной конструктивной схемы, представленной на чертеже, возмояны конструкции с измерительными обмотками, выполненными в виде цилиндрической многообороПой изолированной прукипы или в виде навитой иа ротор спирали, ио которой при вращеиии ротора скользят токосьсмиые щетки.Возможна также установка в поте Гциометре перемоточиого приспособления, позволяющего при си. хроииогм вращспип ротора и оси перемоточиого устройства исключить возможность переплетеиия и пеетираши витков измерительной обчотки, Перемоточиое устройство позволяет увеличить число оборотов ротора до 100 и более. Для увсличеиия чувствительности потенциометр может выполнен с иескольки 1 о,ПОП)ееиио иавиваемы:1 Па ротор змерительиьп 1 и оомоткал 1, включенными последовательно и согласно. При всех указанных вариантах выполнения измерительных обмоток принцип действия потенциометра остается неизменным. 1. Многооборотный бесконтактный потенциометр трансформаторного типа, содержащий статор, ротор, неподвижную цилиндриче.скую обмотку возбуждения и измерительную обмотку, отличающийся тем, что, с целью получения линейной зависимости выходного напряжения от угла поворота ротора в диапазоне от 0 до 360 и, измерительная обмотка выполнена с переменным числом витков, зависящим от угла поворота ротора, и располояена концентрично ротору и статору, изготовленным из ферромагнитного материала соответственно в форме сплошного и ПОЛОГО ЦИЛИНДроВ.2. Потенциометр по п. 1, отличающийся тем, что, с целью обеспечения зависимости числа витков измерительной обмотки от угла поворота ротора, в пространстве между ротором и статором свободно расположен навиваемый иа ротор при его вращении гибкий провод, один конец которого выведен через отверстие в теле ротора, а другой - через отверстие в теле статора.3. Потеициометр по п. 1, отл и ч а ю щи й си тем, что, с целью повышения надежности, измерительная обмотка выполнена в виде многооборотиой изолированной цилиндрической пружины.4. Потеициометр по п. 1, о т л и ч а ю щ и йс я тем, что, с целью увеличения числа оборотов ротора, он снабжен перемоточным устройством для иавиваипя обмотки на ротор и сматываиия ее с ротора при вращении последнего.
