Формирователь одиночных импульсов

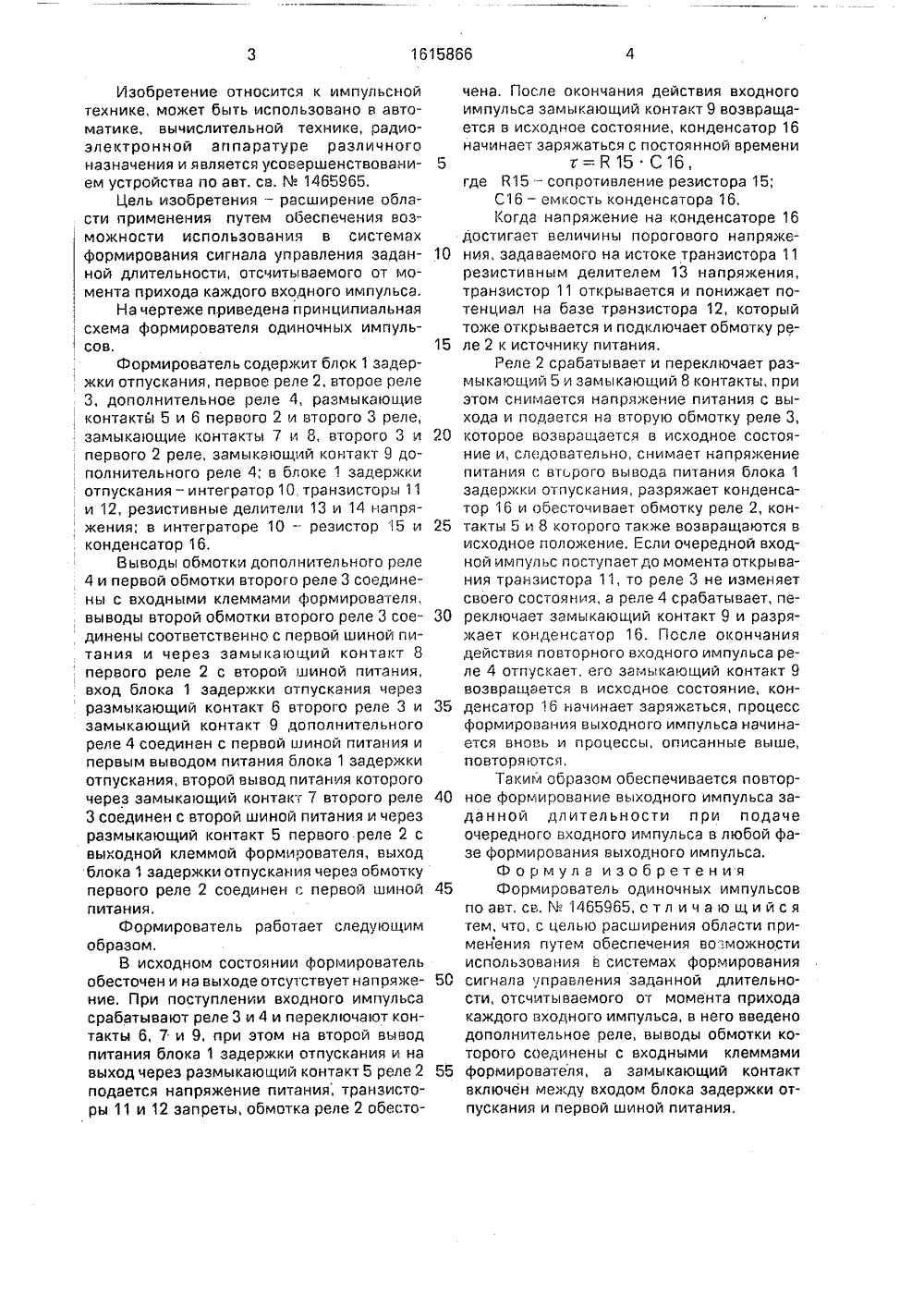

(19 3 К 5/01 ЕНИЯ Й)д." , "- Г.",%,с ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР ОПИСАНИЕ ИЗО МУ СВИДЕТЕЛЬСТВ(54) ФОРМИРОВАТЕЛЬ ОДИНОЧНЫХ ИМПУЛЬСОВ(57) Изобретение относится к импульснойтехнике и может быть использовано в автоматике, вычислительной технике, радиоэлектронной аппаратуре различного назначения, Цель изобретения - расширение области применения путем обеспечения возможности использования в системах формирования сигнала управления заданной длительности, отсчитываемого от момента прихода каждого входного импульса. Независимо от фазы работы блока 1 задержки отпускания по каждому входному импульсу обеспечивается срабатывание дополнительного реле 4 и обнуление конденсатора 16 интегратора 10. При этом выходной импульс имеет длительность по заднему фронту, равную задержке блока 1 от момента прихода последнего входного импульса. 1 ил.Изобретение относится к импульснойтехнике, может быть использовано в автоматике, вычислительной технике, радиоэлектронной аппаратуре различногоназначения и являетсл усовершенствованием устройства по авт, св. М 1465965.Цель изобретения - расширение области применения путем обеспечения возможности использования в системахформирования сигнала управления заданной длительности, отсчитываемого от момента прихода каждого входного импульса.На чертеже приведена принципиальная, схема формирователя одиночных импуль сов,Формирователь содержит блок 1 задержки отпускания, первое реле 2, второе реле3, дополнительное реле 4, размыкающиеконтакты 5 и 6 первого 2 и второго 3 реле,замыкающие контакты 7 и 8, второго 3 ипервого 2 реле, замыкаюший контакт 9 дополнительного реле 4; в блоке 1 задержкиотпускания - интегратор 10 транзисторы 11и 12, резистивные делители 13 и 14 напряжения; в интеграторе 10 - резистор 15 иконденсатор 16.Выводы обмотки дополнительного реле4 и первой обмотки второго реле 3 соединены с входными клеммами формирователя.выводы второй обмотки второго реле 3 соединены соответственно с первой шиной питания и через замыкающий контакт 8первого реле 2 с второй шиной питания,вход блока 1 задержки отпускания черезразмыкающий контакт 6 второго реле 3 изамыкающий контакт 9 дополнительногореле 4 соединен с первой шиной питания ипервым выводом питания блока 1 задержкиотпускания, второй вывод питания которогочерез замыкающий контакт 7 второго реле3 соединен с второй шиной питания и черезразмыкающий контакт 5 первого реле 2 свыходной клеммой формирователя, выходблока 1 задержки отпусканил через обмоткупервого реле 2 соединен с первой шинойпитания,Формирователь работает следующимобразом.В исходном состоянии формировательобесточен и на выходе отсутствует напряжение. При поступлении входного импульсасрабатывают реле 3 и 4 и переключают контакты 6, 7 и 9, при этом на второй выводпитания блока 1 задержки отпускания и навыход через размыкающий контакт 5 реле 2подается напряжение питания, транзисторы 11 и 12 запреты, обмотка реле 2 обесто 5 10 15 20 25 30 35 40 50 55 чена. После окончания действия входного импульса замыкающий контакт 9 возвращается в исходное состояние, конденсатор 16 начинает заряжаться с постоянной времениг=-В 15 С 16,где Я 15 - сопротивление резистора 15;С 16 - емкость конденсатора 16.Когда напряжение на конденсаторе 16 достигает величины порогового напряжения, задаваемого на истоке транзистора 11 резистивным делителем 13 напряжения, транзистор 11 открывается и понижает потенциал на базе транзистора 12, который тоже открывается и подключает обмотку реле 2 к источнику питания.Реле 2 срабатывает и переключает размыкающий 5 и замыкающий 8 контакты, при этом снимается напрлжение питания с выхода и подается на вторую обмотку реле 3, которое возвращается в исходное состояние и, следовательно, снимает напряжение питания с второго вывода питания блока 1 задержки отпускания, разряжает конденсатор 16 и обесточивает обмотку реле 2, контакты 5 и 8 которого также возвращаютсл в исходное положение, Если очередной входной импульс поступает до момента открывания транзистора 11, то реле 3 не изменяет своего состояния, а реле 4 срабатывает, переключает замыкающий контакт 9 и разряжает конденсатор 16. После окончания действия повторного входного импульса реле 4 отпускает, его замыкающий контакт 9 возвращается в исхсдное состояние, конденсатор 16 начинает заряжаться, процесс формирования выходного импульса начинается вновь и процессы, описанные выше, повторяются,Таким образом обеспечивается повторное формирование выходного импульса заданной длительности при подаче очередного входного импульса в любой фазе формирования выходного импульса.Формула изобретения Формирователь одиночных импульсов по авт, св, М. 1465965, о т л и ч а ю щ и й с я тем, что, с целью расширения области применения путем обеспечения возможности использования в системах формирования сигнала управления заданной длительности, отсчитываемого от момента прихода каждого входного импульса, в него введено дополнительное реле, выводы обмотки которого соединены с входными клеммами формирователя, а замыкающий контакт включен между входом блока задержки отпускания и первой шиной питания.
