Трансформатор

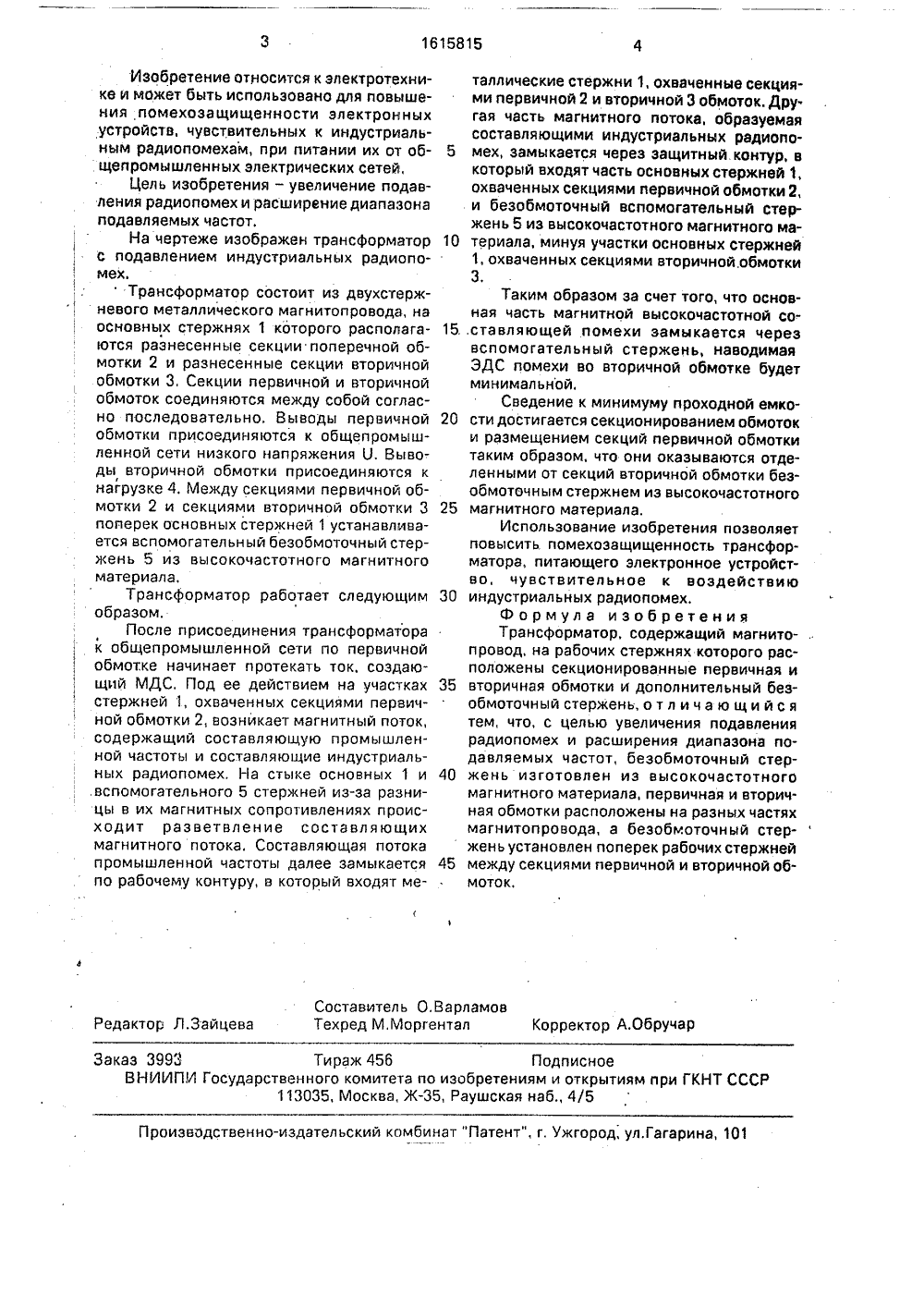

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1615815 АсЫ 27/3 ОПИСАНИЕ ИЗОБРЕТ И льство ССС7/06, 1985. ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР РСКОМУ СВИДЕТЕЛЬСТВУ(71) Научно-исследовательский институт энергетики,и автоматики АН УэССР (72) Р.С, Разыков и В,п. Швырин(56) Гурвич И.С. Защита электронных вычислительных машин от внешних помех. - М.: Энергия, 1975.Авторское свидете Р.М 1142877, кл. Н 02 М(57) Изобретение относится к электротехнике и может бь 1 ть использовано для повышения помехозащищенности электронных устройств при питании их от общепромышленных электрических цепей, Целью является увеличение подавления радиопомех и расширение диапазона подавляемых частот, Трансформатор содержит двухстержневой металлический магнитопровод, на котором расположены разнесенные секции первичной обмотки 2 и вторичной обмотки 3, соединенные между собой согласно последовательно, Выводы первичной обмотки присоединяются к сети, а вторичной - к нагрузке 4, Между секциями первичной обмотки 2 и вторичной обмотки 3 поперек основных стержней 1 установлен безобмоточный стержень 5 из высокочастотного магнитного материала, Установка беэобмоточного стержня 5 из высокочастотного магнитного материала между обмотками 2 и 3 позволяет замкнуть чврез него магнитную высокочастотную составляющую помехи, в результате чего уменьшается наводимая ЭДС помехи во вторичной обмотке. 1 ил.1615815 таллические стержни 1, охваченные секциями первичной 2 и вторичной 3 обмоток. Другая часть магнитного потока, образуемая составляющими индустриальных радиопомех, замыкается через защитный контур, в который входят часть основных стержней 1, охваченных секциями первичной обмотки 2, и безобмоточный вспомогательный стержень 5 из высокочастотного магнитного материала, минуя участки основных стержней 1, охваченных секциями вторичной. обмотки 3,Таким образом за счет того, что основная часть магнитной высокочастотной со 5 10 вспомогательный стержень, наводимая ЭДС помехи во вторичной обмотке будет минимальной.Сведение к минимуму проходной емкости достигается секционированием обмоток и размещением секций первичной обмотки 20 таким образом, что они оказываются отделенными от секций вторичной обмотки безобмоточным стержнем из высокочастотного магнитного материала.Использование изобретения позволяет повысить. помехозащищенность трансформатора, питающего электронное устройство, чувствительное к воздействию индустриальных радиопомех.ф о р мул а и з обретен ия Трансформатор, содержащий магнитопровод, на рабочих стержнях которого расположены секционированные первичная и вторичная обмотки и дополнительный беэобмоточный стержень, о т л и ч а ю щ и й с я тем, что, с целью увеличения подавления радиопомех и расширения диапазона по 25 30 35 давляемых частот, безобмоточный стержень изготовлен из высокочастотного магнитного материала, первичная и вторичная обмотки расположены на разных частях магнитопровода, а безобмоточный стер 40 жень установлен поперек рабочих стержнеймежду секциями первичной и вторичной обмоток,Составитель О,ВарламовТехред М,Моргентал Корректор А.Обручар Редактор Л.Зайцева Заказ 3993 Тираж 456 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к электротехнике и может быть использовано для повышения помехозащищенности электронных устройств, чувствительных к индустриальным радиопомехам, при питании их от общепромышленных электрических сетей.Цель изобретения - увеличение подавления радиопомех и расширение диапазона подавляемых частот.На чертеже изображен трансформатор с подавлением индустриальных радиопомех.Трансформатор состоит из двухстержневого металлического магнитопровода, на основных стержнях 1 которого располагаются разнесенные секции поперечной обмотки 2 и разнесенные секции вторичной обмотки 3, Секции первичной и вторичной обмоток соединяются между собой согласно последовательно, Выводы первичной обмотки присоединяются к общепромышленной сети низкого напряжения О. Выводы вторичной обмотки присоединяются к нагрузке 4. Между секциями первичной обмотки 2 и секциями вторичной обмотки 3 поперек основных стержней 1 устанавливается вспомогательный безобмоточный стержень 5 из высокочастотного магнитного материала.Трансформатор работает следующим образом,После присоединения трансформатора к общепромышленной сети по первичной обмотке начинает протекать ток, создающий МДС, Под ее действием на участках стержней 1, охваченных секциями первичной обмотки 2, возникает магнитный поток, содержащий составляющую промышленной частоты и составляющие индустриальных радиопомех. На стыке основных 1 и ,вспомогательного 5 стержней из-за разницы в их магнитных сопротивлениях происходит разветвление составляющих магнитного потока. Составляющая потока промышленной частоты далее замыкается по рабочему контуру, в который входят ме 15.,ставляющей помехи замыкается через
