Установка для испытаний образцов на длительную прочность при сжатии
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

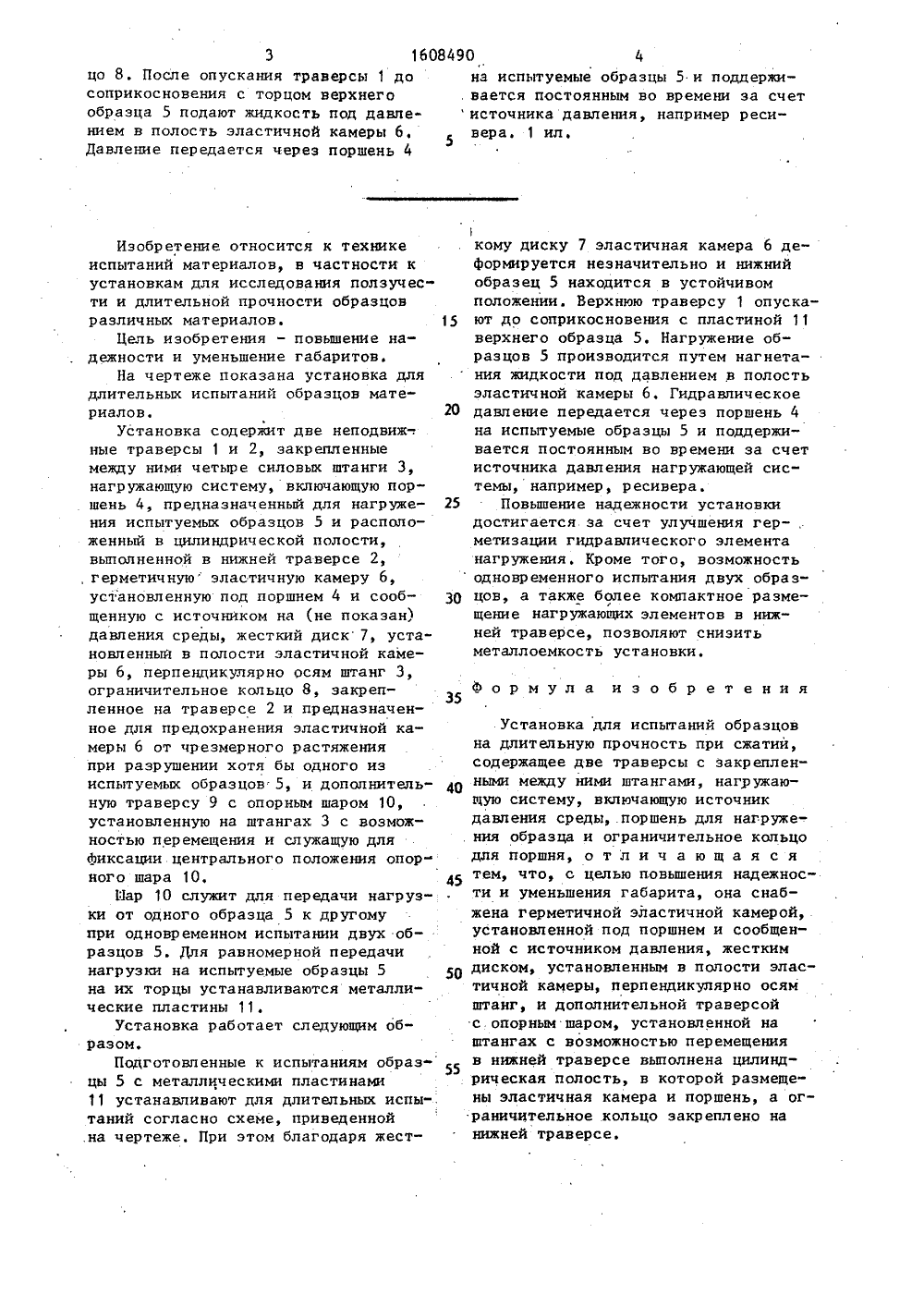

3 1608490 4цо 8. После опускания траверсы 1 до на испытуемые образцы 5 и поддержи- соприкосновения с торцом верхнего , вается постоянным во времени за счет образца 5 подают жидкость под давле-источника давления, например ресинием в полость эластичной камеры 6. 5 вера. 1 ил.Давление передается через поршень 4Изобретение относится к техникеиспытаний материалов, в частности кустановкам для исследования ползучести и длительной прочности образцовразличных материалов. 15Цель изобретения - повышение надежности и уменьшение габаритов,На чертеже показана установка длядлительных испытаний образцов материалов. 20Установка содержит две неподвиж-.ные траверсы 1 и 2, закрепленныемежду ними четыре силовых штанги 3,нагружающую систему, включающую поршень 4, предназначенный для нагружения испытуемых образцов 5 и расположенный в цилиндрической полости,выполненной в нижней траверсе 2,, герметичную эластичную камеру 6,установленную под поршнем 4 и сообщенную с источником на (не показан 1давления среды, жесткий диск 7, установленныи в полости эластичной камеры 6, перпендикулярно осям штанг 3,ограничительное кольцо 8 закрепленное на траверсе 2 и предназначенное для предохранения эластичной камеры 6 от чрезмерного растяженияпри разрушении хотя бы одного изиспытуемых образцов: 5, и дополнительную траверсу 9 с опорным шаром 10,установленную на штангах 3 с возможностью перемещения и служащую дляфиксации центрального положения опорного шара 10. 45Иар 10 служит для передачи нагрузки от одного образца 5 к другомупри одновременном испытании двух образцов 5. Для равномерной передачинагрузки на испытуемые образцы 5 50на их торцы устанавливаются металлические пластины 11.Установка работает следующим образом,Подготовленные к испытаниям образ-цы 5 с металлическими пластинами11 устанавливают для длительных испы-,таний согласно схеме, приведенной.на чертеже. При этом благодаря жесткому диску 7 эластичная камера 6 де"формируется незначительно и нижнийобразец 5 находится в устойчивомположении. Верхнюю траверсу 1 опускают до соприкосновения с пластиной 11верхнего образца 5. Нагружение образцов 5 производится путем нагнетания жидкости под давлением в полостьэластичной камеры 6. Гидравлическоедавление передается через поршень 4на испытуемые образцы 5 и поддерживается постоянным во времени за счетисточника давления нагружающей системы, например, ресивера.Повьппение надежности установкидостигается за счет улучшения гер-,метизации гидравлического элементанагружения, Кроме того, возможностьодновременного испытания двух образцов, а также более компактное размещение нагружающих элементов в нижней траверсе, позволяют снизитьметаллоемкость установки,Формула изобретенияУстановка для испытаний образцов на длительную прочность при сжатии, содержащее две траверсы с закрепленными между ними штангами, нагружающую систему, включающую источник давления среды, поршень для нагружения образца и ограничительное кольцо для поршня, отличающаяся тем, что, с целью повьппения надежности и уменьшения габарита, она снабжена герметичной эластичной камерой, установленной под поршнем и сообщенной с источником давления, жестким диском, установленным в полости эластичной камеры, перпендикулярно осям штанг, и дополнительной траверсой с опорным шаром, установленной на штангах с возможностью перемещения в нижней траверсе выполнена цилиндрическая полость, в которой размещены эластичная камера и поршень, а ограничительное кольцо закреплено на нижней траверсе.
СмотретьЗаявка
4617515, 08.12.1988
КУЙБЫШЕВСКИЙ ИНСТИТУТ ИНЖЕНЕРОВ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА ИМ. М. Т. ЕЛИЗАРОВА
МУРАШКИН ГЕННАДИЙ ВАСИЛЬЕВИЧ, СЕСЬКИН ИВАН ЕФИМОВИЧ
МПК / Метки
МПК: G01N 3/10
Метки: длительную, испытаний, образцов, прочность, сжатии
Опубликовано: 23.11.1990
Код ссылки
