Аналого-цифровой преобразователь речевых сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

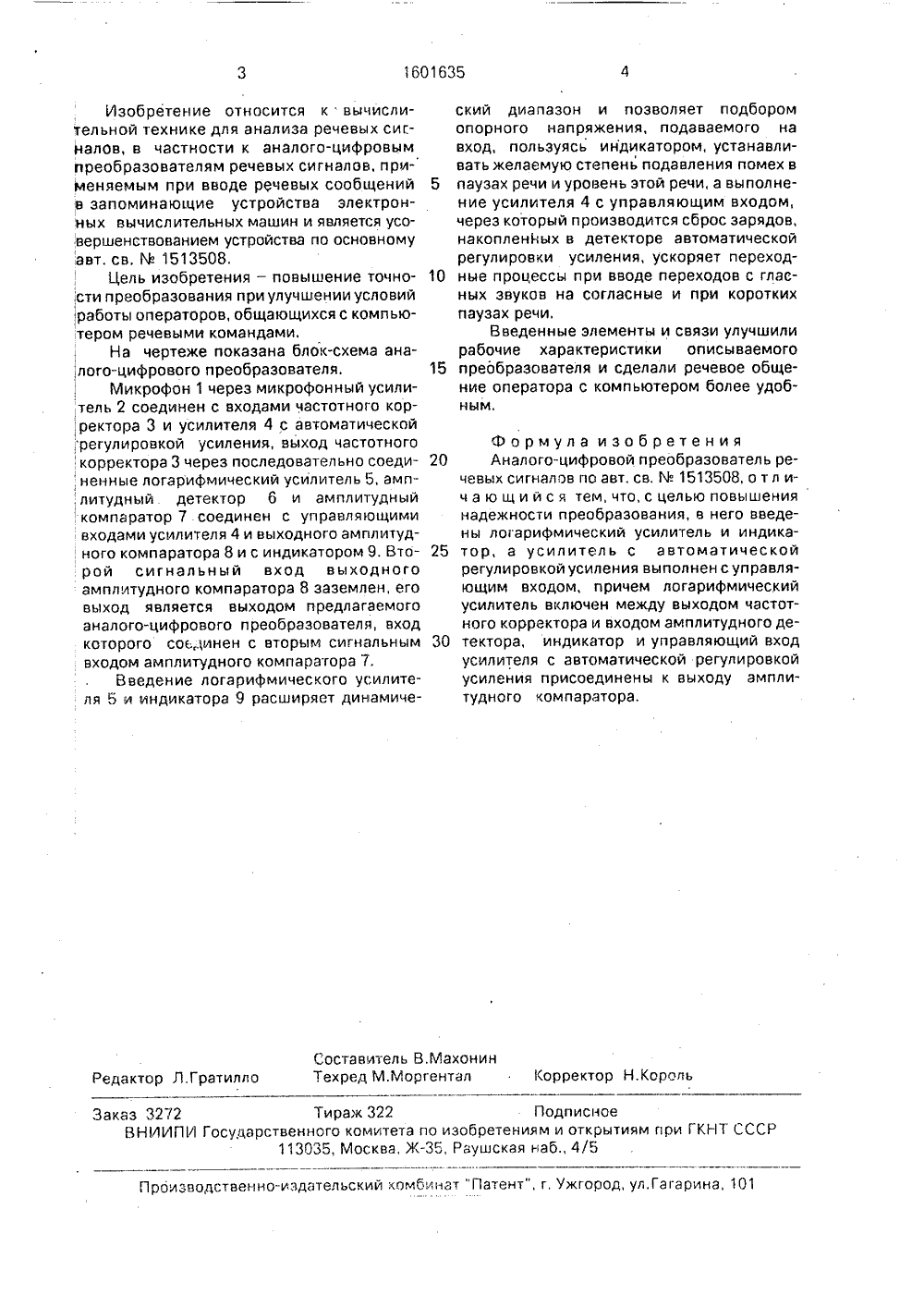

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 101 91 ОПИСАНИЕ ИЗОБРЕТЕН ВИДЕТЕЛЬСТВУ К АВТОРСКО и Московски кий институ) 534.781088.8) А. Молчанов и Г.Д. Фр ССР4,87.РЕОБРАЗО ЗхЫ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР 61) 151350821) 4462488/24-1022) 18,07,8846) 23.10.90, Бюл. М 3971) МГУ им. М.В, Ломоносовагосударственный педагогичесим, В,И. Ленина(57) Изобретение относится к вычислительной технике для анализа речевых сигналов. Цель изобретения - повысить точность преобразования при улучшении условий работы оператора. Для этого о аналого-цифровойпреобразователь речевых сигналов введены логарифмический усилитель 5, который включен между частотным корректором 3 и амплитудным детектором 6, индикатор 9, который присоединен к выходу амплитудного дискриминатора, соединенного также с управляющим входом усилителя 4 с автоматической регулировкой усиления. Введенные элементы и связи улучшают условия общения оператора с компьютером произносимыми речевыми командами. 1 ил,1601635 Составитель В,МахонинТехред М.Моргентал Корректор Н.Король Редактор Л,Гратилло Заказ 3272 Тираж 322 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 Изобретение относится к вычислительной технике для анализа речевых сигналов, в частности к аналого-цифровым преобразователям речевых сигналов, применяемым при вводе речевых сообщений в запоминающие устройства электронных вычислительных машин и является усовершенствованием устройства по основному ,авт. св. М 1513508,Цель изобретения - повышение точно;.сти преобразования при улучшении условий работы операторов, общающихся с компьютером речевыми командами,На чертеже показана блок-схема ана;лого-цифрового преобразователя.Микрофон 1 через микрофонный усили,тель 2 соединен с входами частотного корректора 3 и усилителя 4 с автоматической регулировкой усиления, выход частотного корректора 3 через последовательно соеди. ненные логарифмический усилитель 5, амп:, литудный детектор 6 и амплитудный компаратор 7 соединен с управляющимивходами усилителя 4 и выходного амплитудного компаратора 8 и с индикатором 9. Вто рой сигнальный вход выходного амплитудного компаратора 8 заземлен, его выход является выходом предлагаемого аналого-цифрового преобразователя, вход которого соединен с вторым сигнальным входом амплитудного компаратора 7.Введение логарифмического усилителя 5 и индикатора 9 расширяет динамический диапазон и позволяет подборомопорного напряжения, подаваемого навход, пользуясь индикатором, устанавливать желаемую степень подавления помех в5 паузах речи и уровень этой речи, а выполнение усилителя 4 с управляющим входом,через который производится сброс зарядов,накопленных в детекторе автоматическойрегулировки усиления, ускоряет переход 10 ные процессы при вводе переходов с гласных звуков на согласные и при короткихпаузах речи.Введенные элементы и связи улучшилирабочие характеристики описываемого15 преобразователя и сделали речевое общение оператора с компьютером более удобным,Формула изобретения 20 Аналого-цифровой преобразователь речевых сигналов по авт. св. К. 1513508, о т л ич а ю щ и й с я тем, что, с целью повышения надежности преобразования, в него введены логарифмический усилитель и индика тор, а усилитель с автоматическойрегулировкой усиления выполнен с управляющим входом, причем логарифмический усилитель включен между выходом частотного корректора и входом амплитудного де тектора, индикатор и управляющий входусилителя с автоматической регулировкой усиления присоединены к выходу амплитудного компаратора,
СмотретьЗаявка
4462488, 18.07.1988
МГУ ИМ. М. В. ЛОМОНОСОВА, МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ПЕДАГОГИЧЕСКИЙ ИНСТИТУТ ИМ. В. И. ЛЕНИНА
ПОРТНОВ ИГОРЬ БЕЛЛОВИЧ, МОЛЧАНОВ СТАНИСЛАВ АЛЕКСЕЕВИЧ, ФРОЛОВ ГЕННАДИЙ ДМИТРИЕВИЧ
МПК / Метки
МПК: G10L 15/22
Метки: аналого-цифровой, речевых, сигналов
Опубликовано: 23.10.1990
Код ссылки
<a href="https://patents.su/2-1601635-analogo-cifrovojj-preobrazovatel-rechevykh-signalov.html" target="_blank" rel="follow" title="База патентов СССР">Аналого-цифровой преобразователь речевых сигналов</a>
