Способ испытания образцов в виде толстостенных дисков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

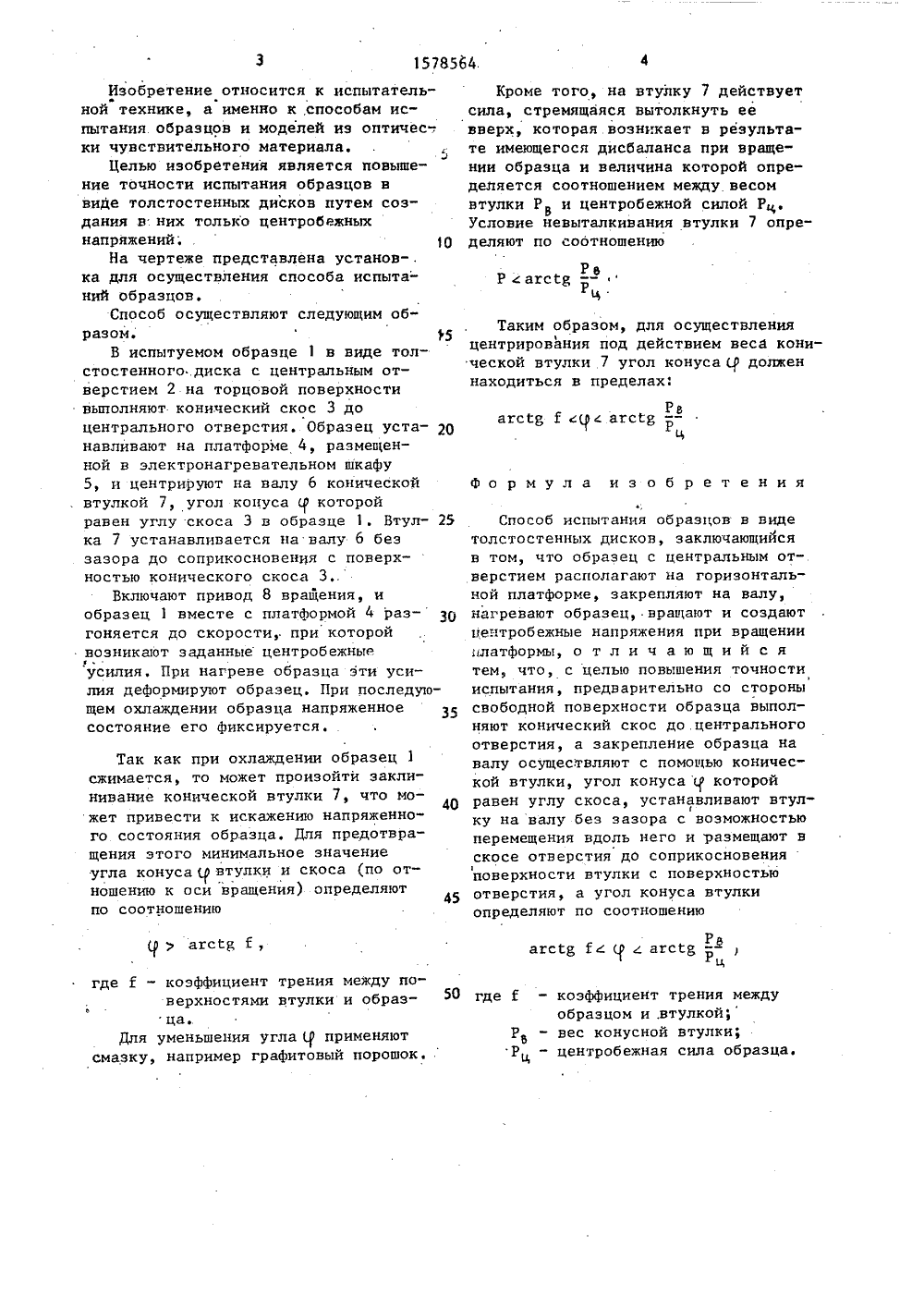

СОЮЗ СОВЕТСНихСОЦИАЛИСТ ИЧЕСЕаРЕСГ 1 УБЛИН г 51)5 С О 1 Ю 3/08 ЕНИЯ Д ВТОРСНОМ ДТЕЛЬСТВ ГОСУДАРСТВЕННЫЙ КОМИТЕПО ИЗОБРЕТЕНИЯМ И ОТКРЫТПРИ ГКНТ СССР ОПИСАНИЕ ИЗО(71) Ленинградское производственное электромашиностроительное объединение "Электросила им. С.М. Кирова (72) О.С, Иинченков, Ю,А, Бойченко, Н.Н. Иихайлов и Ю.И. Попов (53) 620,17.1 72 (088 .8)(56) Авторское свидетельство СССР Р 114558, кл. С 01 Н 3/18, 1960, (54) СПОСОБ ИСПЫТАНИЯ ОБРАЗЦОВ В ВИДЕ ТОЛСТОСТЕННЫХ ДИСКОВ (57) Изобретение относится к испытательной технике, а именно к способам испытания образцов и моделейиз оптически чувствительного материала. Целью изобретения является повышение точности испытания образцовв виде толстостенных дисков путемсоздания в них только центробежныхнапряжений. В испытуемом образцес центральным отверстием 2 выполняютконический скос 3. Образец устанавливают на платформе 4 и центрируютна валу 6 конической втулкой 7, уголконуса которой равен углу скоса 3,Втулку 7 устанавливают на валу 6 беззазора до соприкосновения с поверхностью конического скоса 3. 1 ил.Изобретение относится к испытательной технике, а именно к способам испытания образцов и моделей иэ оптичес". ки чувствительного материала.Целью изобретения является повышение точности испытания образцов в виде толстостенных дисков путем создания в них только центробежных напряжений. 10На чертеже представлена установ-, ка для осуществления способа испыта- ний образцов.Способ осуществляют следующим образом. 5В испытуемом образце 1 в виде толстостенного диска с центральным отверстием 2 на торцовой поверхности выполняют конический скос 3 до центрального отверстия. Образец уста О навливают на платформе 4, размещенной в электронагревательном шкафу 5, и центрируют на валу 6 конической втулкой 7, угол конуса ( которой равен углу скоса 3 в образце 1. Втул ка 7 устанавливается на валу 6 беэ зазора до соприкосновения с поверхностью конического скоса 3,.Включают привод 8 вращения, и образец 1 вместе с платформой 4 раз- гоняется до скорости,. при которой возникают заданные центробежные Фусилия. При нагреве образца эти усилия деформируют образец. При последующем охлаждении образца напряженное состояние его фиксируется.Так как при охлаждении образец 1 сжимается, то может произойти заклинивание конической втулки 7, что может привести к искажению напряженного состояния образца. Для предотвращения этого минимальное значениеугла конуса у втулки и скоса (по отношению к оси вращения) определяют по соотношению(агсргде Е - коэффициент трения между поверхностями втулки и образца.Для уменьшения угла Ч применяют смазку, например графитовый порошок. Кроме того, на втулку 7 действует сила, стремящаяся вытолкнуть ее вверх, которая возникает в результате имеющегося дисбаланса при вращении образца и величина которой определяется соотношением между весом втулки Ре и центробежной силой Р.Условие йевыталкивания втулки 7 опре" деляют по соотношениюРе Р (агсгд -Р. Таким образом, для осуществления центрирования под действием веса конической втулки 7 угол конуса Ц должен находиться в пределах:Ре агсгд Г (агсгд -М Формула изобретенияСпособ испытания образцов в виде толстостенных дисков, заключающийся в том, что образец с центральным отверстием располагают на горизонтальной платформе, закрепляют на валу, нагревают образец,.вращают и создают центробежные напряжения при вращении платформы, о т л и ч а ю щ и й с я тем, что, с целью повышения точности испытания, предварительно со стороны свободной поверхности образца выполняют конический скос до.центрального отверстия, а закрепление образца на валу осуществляют с помощью конической втулки, угол конуса ( которой равен углу скоса, устанавливают втулку на валу без зазора с возможностью перемещения вдоль него и размещают в скосе отверстия до соприкосновения 1поверхности втулки с поверхностью отверстия, а угол конуса втулки определяют по соотношениюРд агсгд й уагсг -е Рц где К - коэффициент трения междуобразцом и .втулкой;Ре - вес конусной втулки;Рц - центробежная сила образца.
СмотретьЗаявка
4361446, 11.01.1988
ЛЕНИНГРАДСКОЕ ПРОИЗВОДСТВЕННОЕ ЭЛЕКТРОМАШИНОСТРОИТЕЛЬНОЕ ОБЪЕДИНЕНИЕ "ЭЛЕКТРОСИЛА" ИМ. С. М. КИРОВА
МИНЧЕНКОВ ОЛЕГ СЕРГЕЕВИЧ, БОЙЧЕНКО ЮРИЙ АНДРЕЕВИЧ, МИХАЙЛОВ НИКОЛАЙ НИКОЛАЕВИЧ, ПОПОВ ЮРИЙ ИГОРЕВИЧ
МПК / Метки
МПК: G01N 3/08
Метки: виде, дисков, испытания, образцов, толстостенных
Опубликовано: 15.07.1990
Код ссылки
<a href="https://patents.su/2-1578564-sposob-ispytaniya-obrazcov-v-vide-tolstostennykh-diskov.html" target="_blank" rel="follow" title="База патентов СССР">Способ испытания образцов в виде толстостенных дисков</a>
