Номер патента: 157081
Текст

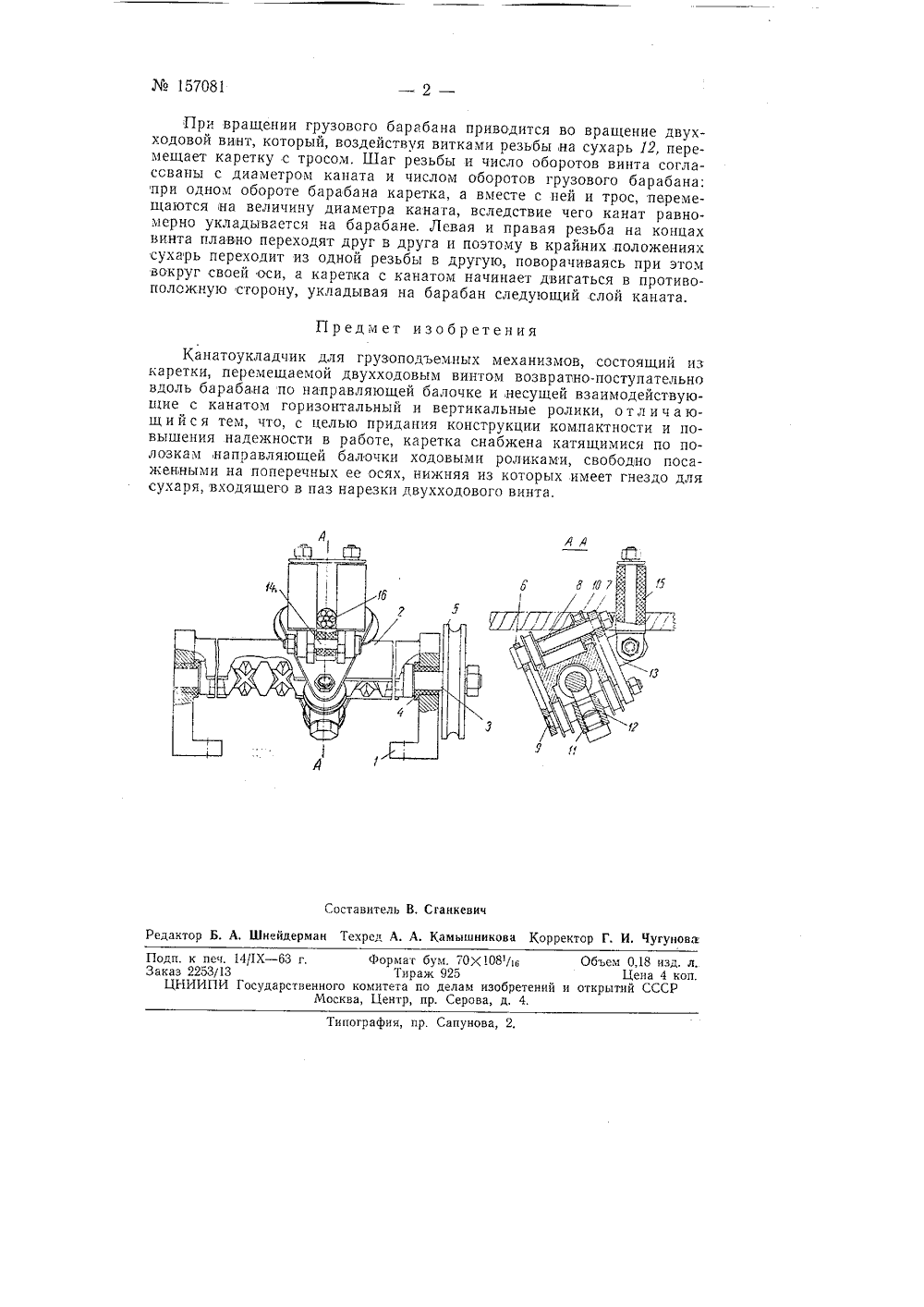

Класс В 66 Ь; 35 с, 1 т,М 157081 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ;.Сс ра о т,с "Э" Подписная группа Лгг 1 Я Ю, Н. Куликов и Г. Н. Быстров КАНАТОУКЛАДЧИК ДЛЯ ГРУЗОПОДЪЕМНЫХ МЕХАНИЗМОВЗаявлено 6 сентября 1962 г. за М 794047(27-11 в Комитет по делам изобретений н открытий при Совете Министров СССР Опубликовано в Боллетене изобретений и товарных знаков ЛЪ 17 за 1963 г.Известны канатоукладчики для грузоподъемных механизмов, состоящие из каретки, перемещаемой двухходовым винтом возвратно- поступательно вдоль барабана по направляющей балочке (штанге) и несущей взаимодейству 1 ошие с канатом горизонтальньй и вертикальные ролики.В Описываемом канатоукладчике. с целью придания конструкции компактности и говышсния надежности в работе, каретка снаожена катящимися по полозкам направляОшей Оалочки ходОВыми роликами, посаженными на поперечных ее осях, нижняя из которых имеет гнездо для сухаря, входящего в паз нарезки двухходового винта.На чертеже изображен канатоукладчик, вид спереди и в разрезе по АА.На кронштейнах 1 смонтированы направляющая балочка 2 с встроенным в нее двухходовым винтом 3 с правой и левой резьбой. При этом подшипниками винта являются запрессованные в кронштейны втулки 4. На один из концов винта насаи(ен шкив 5 для привода канатоукладчика от грузового барабана, Направляющая балочка выполнена двутаврового сечения и укреплена таким образом, что верхние и нижние полки ее служат полозками для каретки. Последняя состоит из двух щек б и Т, соединенных в верхней части двумя осями 8, в нижней - осью 9. На осях свободно посажены ходовые ролики 10, опирающиеся на полозки направляющей балочки 2. Для сцепления с винтом нижняя ось 9 каретки имеет гнездо 11 для сухаря 12, который входит в паз нарезки двухходового винта. К щеке каретки приварены ушки 13, в которых крепятся горизонтальная ось 14 и две вертикальные оси 15. На осях свободно сидят направляющие для каната ролики 1 б,157081 При вращении грузового барабана приводится во вращение двух- ходовой виконт, который, воздействуя витками резьбы,на сухарь 12, перемещает каретку с тросом. Шаг резьбы и число оборотов винта согласованы с диаметром каната и числом оборотов грузового барабана: при одном обороте барабана каретка, а вместе с ней и трос, перемещаются на величину диаметра каната, вследствие чего канат равномерно укладывается на барабане, Левая и правая резьба на концах винта плавно переходят друг в друга и поэтому в крайних положениях сухарь переходит из одной резьбы в другую, поворачиваясь при этом вокруг своей оси, а каретка с канатом начинает двигаться в противоположную сторону, укладывая на барабан следующий слой каната. Предмет изобретения Составитель В. Сганкевичактор Б. А, Шнейдерман Техред А. А. Камышникова Корректор Г. И, Чугунова Объем 0,18 изд, л. Цена 4 коп. и открытий СССРПоди. к печ. 14/1 Х - 63 г.Заказ 2253/13ЦНИИПИ ГосударственноМо Формат бум. Тираж 9 комитета по де ва, Центр, пр. С108 Аб лам изобретеерова, д, 4. ипогр афин, пр. Сапунова, 2 Канатоукладчик для грузоподъемных механизмов, состоящий из каретки, перемещаемой двухходовым винтом возвратно-поступательно вдоль барабана по направляющей балочке и,несущей взаимодействующие с канатом горизонтальный и вертикальные ролики, о тл и ч а ю- щи Й ся тем, что, с целью придания конструкции компактности и повышения надежности в работе, каретка снабжена катящимися по полозкам,направляющей балочки ходовыми роликами, свободно посаженными на поперечных ее осях, нижняя из которых имеет гнездо для сухаря, входящего в паз нарезки двухходового винта.
