Номер патента: 156964
Текст

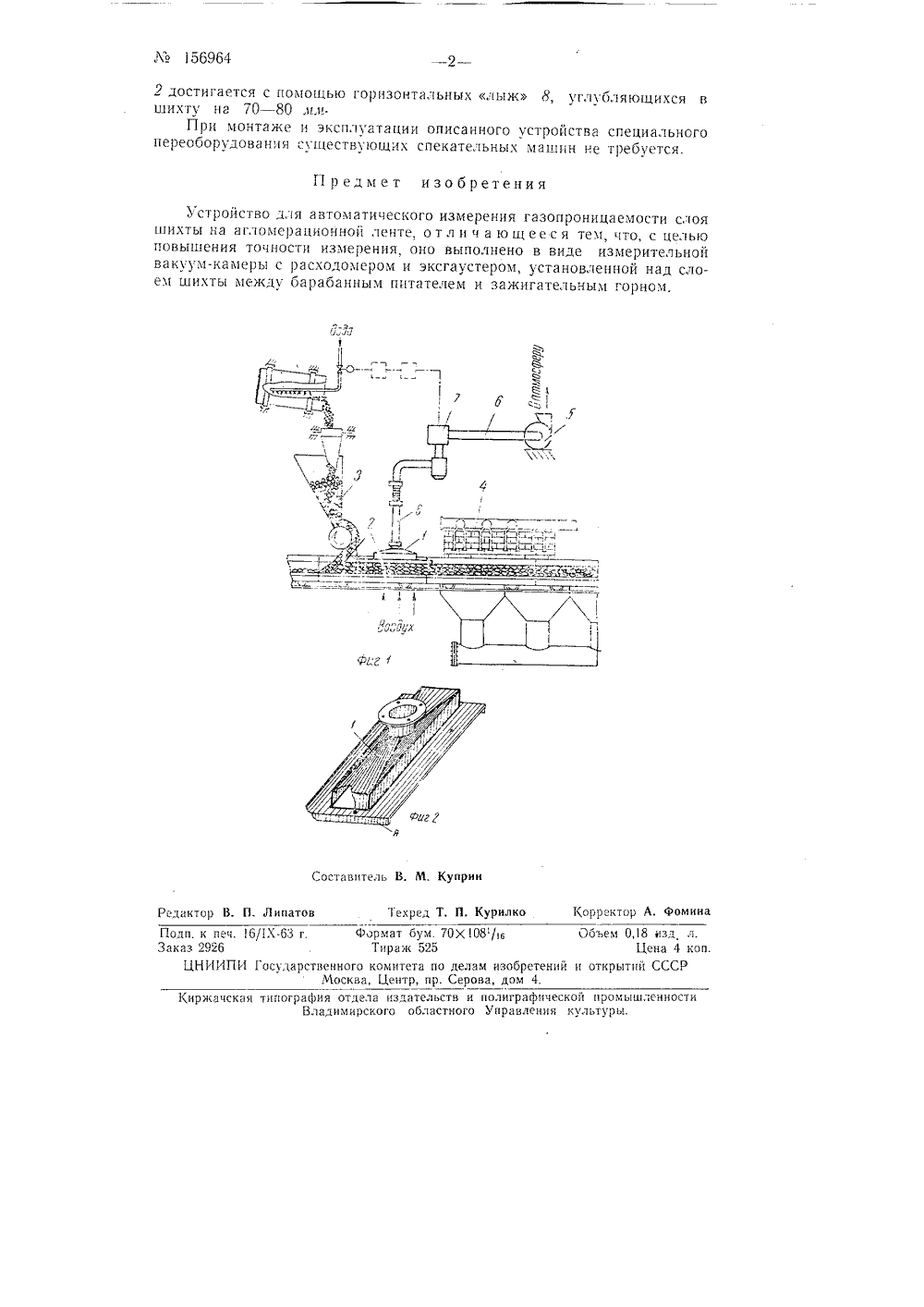

Класс С 21 Ь; 18 а, 1 з Л 156961 СССР ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКО ВИДЕТЕЛЬСТВУ Подтк кая группи. С, Кутовенко, А. Н. Кудряшов и А. М. М льниченко СТРОЙСТВО ДЛЯ АВТОМ ГАЗОПРОНИЦАЕМ НА АГЛОМЕРАТИЧЕСКОГО ИЗМЕСТИ СЛОЯ ШИХТЪИОННОЯ ЛЕНТЕ И Заявлено 7 марта 962 г. за М 769665/22-2в Комитет по делам изобретений и открытий при Совете Минис в С Опуолик но в Бюллетене изобретений и товарных зна а 963 г в в 1 Устройства для определения газопроницаемости шихты по расходу воздуха, просасываемого через первчо вакуум-ках 1 ер спекатбкьноЙ машины, известны.Новизна предлагаемого устройства состоит в том, что оно, с целью точного автоматического измерения газопроницаемости сгоя шихты, выполнено в виде измерительной вакуум-камеры (зонта) с расходомером и эксгаустером, установленной на агломерационной ленте, над слоем шихты между барабанным питателем и зажигательным горном.,установка этого устройства, в отличие от прежни. не связана с уменьшением полезной площадки спекательной машины, так как зажигательный горн не требуется передвигать на вторую вакуум-камеру.На фиг. 1 изображен общий вид устройства; на фиг. 2 - деталь вакуум-камеры (зонта).Устройство представляет собой вакуум-камеру в виде зонта 1 особой формы, свободно покоящуюся на шихте 2 между фартуком барабанного питателя 3 и фронтальной частью зажигательного горна 4,Эксгаустер 5 создает в пространстве, ограниченном зонтом 1 и шихтой 2, вакуум 700 - 1200 мл вод. ст., благодаря чему воздух просасывается через весь слой шихты под зонт 1 и по трубопроводу 6 через расходомер 7 выбрасывается в атмосферу.В зависимости от влажности шихты. газопроницаемость ее изменяется в широких пределах, а следовательно, и расход просасываемого воздуха, измеряемый расходомером.Необходимое уплотнение между зонтом 1 и поверхностью шихтыМ 156964 2 достигается с помощью горизонтальных лыж 8, углуоляющихся в шихту нг 70 - 80,идьПри монтаже и эксплуатации описанного устройства специального переоборудования существующих спекательных машин не требуется. П р едм е т изобретения Устройство для автоматического измерения газопроницаемости слоя шихты на агломсрационной ленте, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерения, оно выполнено в виде измерительной Вакуум камеры с рясхОдОмером и эксгяустерОМ устянОВзеннОЙ няд слО ем шихты между барабанным питателем и зажигательным горном,Ъ.ляьЮЙ4 7 ьх Составитель В, М. Куп Д ипатов Текред Т. П, Курилко Корректор А. Фомина Редак 6/1 Хг. Поди. к печ аказ 2926 ЦНИИПфической промышленности ния кчльтурьь Киржачская типография отдела издательств и полиг Владимирского областного Упра% -,"Ы.с - а.=, - .- -=-.,Формат бум. 70 ХО Тираж 525 осударственного комитета по дела Москва, Центр, пр. Серо/1 б Объем 0,18 изд л. Цена 4 ко изобретений и открытий СССР дом 4.
СмотретьЗаявка
769605
МПК / Метки
МПК: C22B 1/20
Метки: 156964
Опубликовано: 01.01.1963
Код ссылки
