Приводной шарнир манипулятора
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1569232
Авторы: Бансявичюс, Дзидоликас, Кульветис
Текст

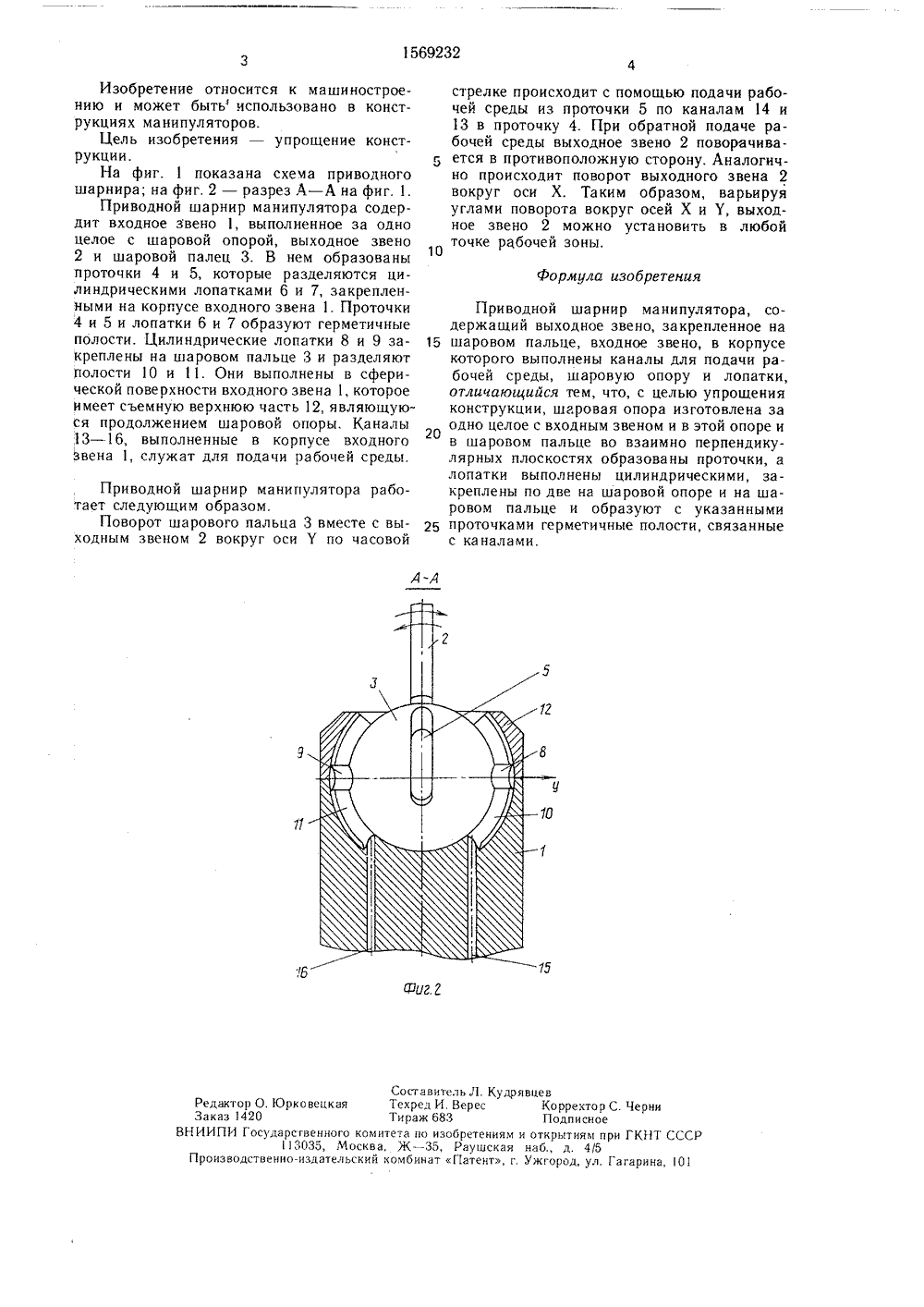

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 51) 5 В 25 17/О ПИСАНИЕ ИЗОБРЕТЕ 74 ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОбРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР МУ СВИДЕТЕЛЬСТ(57) Изобретение относится к машиностроению и может быть использовано в манипуляторах. Цель изобретения - упрощение конструкции. Шарнир содержит входное звено 1, выполненное за одно целое с шаровой опорой. В последней установлен шаровой палец 3 с закрепленным на нем выходным звеном 2. При подаче рабочей среды по каналам 14 и 3 из проточки 5 в проточку 4 шаровой палец 3 поворачивается по часовой стрелке и наоборот. Аналогично приводной шарнир работает в друой плоскости, перпендикулярной первой. 2. ил.1569232 формула изобретения Составитель Л. КудрТехред И. ВересТираж 683митета по изобретениява, Ж - 35, Раушскаий комбинат Патент,Изобретение относится к машиностроению и может быть использовано в конструкциях манипуляторов.Цель изобретения - упрощение конструкции.На фиг. 1 показана схема приводного шарнира; на фиг, 2 - разрез А - А на фиг, 1.Приводной шарнир манипулятора содердит входное звено 1, выполненное за одно целое с шаровой опорой, выходное звено 2 и шаровой палец 3. В нем образованы проточки 4 и 5, которые разделяются цилиндрическими лопатками 6 и 7, закрепленными на корпусе входного звена 1. Проточки 4 и 5 и лопатки 6 и 7 образуют герметичные полости. Цилиндрические лопатки 8 и 9 закреплены на шаровом пальце 3 и разделяют полости 10 и 11. Они выполнены в сферической поверхности входного звена 1, которое имеет сьемную верхнюю часть 12, являющуюся продолжением шаровой опоры. Каналы 13 - 16, выполненные в корпусе входного звена 1, служат для подачи рабочей среды. Приводной шарнир манипулятора работает следующим образом.Поворот шарового пальца 3 вместе с выходным звеном 2 вокруг оси У по часовой Редактор О. ЮрковецкаяЗаказ 1420ВНИИПИ Государсгвенного к113035, МосПроизводственно-издательск стрелке происходит с помощью подачи рабочей среды из проточки 5 по каналам 14 и 13 в проточку 4. При обратной подаче рабочей среды выходное звено 2 поворачивается в противоположную сторону. Аналогично происходит поворот выходного звена 2 вокруг оси Х. Таким образом, варьируя углами поворота вокруг осей Х и у, выходное звено 2 можно установить в любой 10точке рабочей зоны. Приводной шарнир манипулятора, содержащий выходное звено, закрепленное на 15 шаровом пальце, входное звено, в корпусекоторого выполнены каналы для подачи рабочей среды, шаровую опору и лопатки, отличающийся тем, что, с целью упрощения конструкции, шаровая опора изготовлена за одно целое с входным звеном и в этой опоре и в шаровом пальце во взаимно перпендикулярных плоскостях образованы проточки, а лопатки выполнены цилиндрическими, закреплены по две на шаровой опоре и на шаровом пальце и образуют с указанными 25 проточками герметичные полости, связанныес каналами. явцевКорректор С. ЧерниПодписноеи открытиям при ГКНТ СССнаб., д. 45Ужгород, ул. Гагарина, 101
СмотретьЗаявка
4344532, 16.12.1987
КАУНАССКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. АНТАНАСА СНЕЧКУСА
БАНСЯВИЧЮС РАМУТИС ЮОЗОВИЧ, ДЗИДОЛИКАС БЕНИАМИНАС ЮРГЕВИЧ, КУЛЬВЕТИС ГЕНАДИЮС ПАВЛОВИЧ
МПК / Метки
МПК: B25J 17/00
Метки: манипулятора, приводной, шарнир
Опубликовано: 07.06.1990
Код ссылки
<a href="https://patents.su/2-1569232-privodnojj-sharnir-manipulyatora.html" target="_blank" rel="follow" title="База патентов СССР">Приводной шарнир манипулятора</a>
