Суппорт металлорежущего станка
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1569087
Автор: Итин
Текст

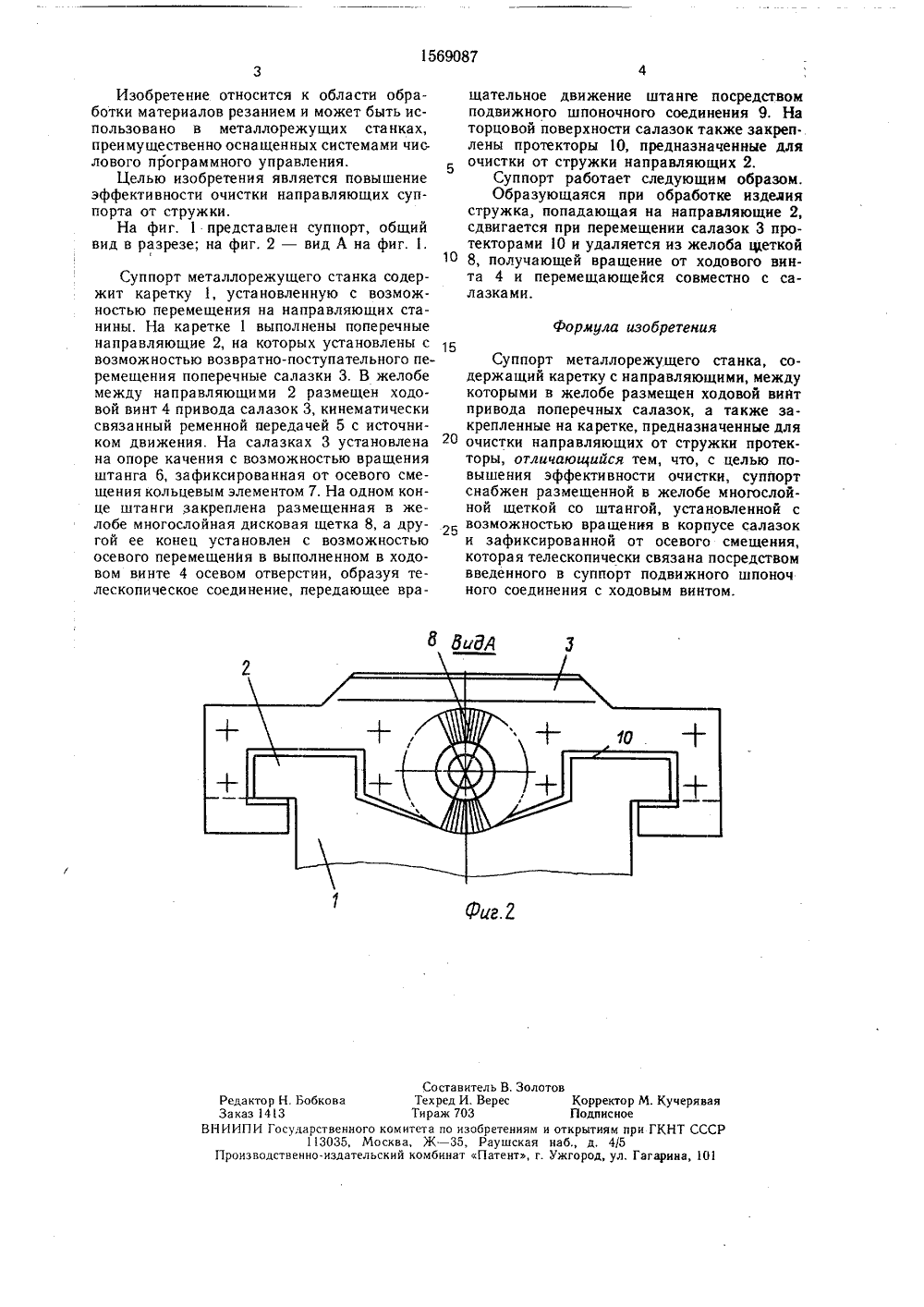

(51)5 В 23 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ственно оснащенных программного управл ни я является повы очистки направляющи На поперечных салазк можностью вращения це которой закрепле ка 8, а другой коне ненном в ходовом вин телескопическое сое вращение штанге от х ством подвижного ния 9. При перемещен щаяся в процессе обр ка смещается протек ляется вращающейся 21остроительное проиие Красный прол Не 1 встрия, 197 ТАЛЛОРЕЖУЩЕГО ПОРТ М(57) Изобретение отно териалов резанием и м но в металлорежущи сится к обработке маожет быть использовах станках, преимущеГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Московское станводственное объединетарий(56) Проспект фирмы732,системами числового ения. Целью изобретешение эффекти вности х суппорта от стружки. ах Зустановлена с возштанга 6, на одном конна многослойная щетц размещен в выполте 4 отверстии, образуя динение, передающее одового винта посредшпоночного соединеии салазок 3 образуюаботки изделия стружторами салазок и удащеткой 8. 2 ил1569087 формула изобретения 15 Фиг.2 Составитель В. ЗолотовРедактор Н. Бобкова Техред И. Верес Корректор М. КучеряваяЗаказ 1413 Тираж 703 ПодписноеВНИИГ 1 И Государственного комитета по изобретениям и открытиям при ГКНТ СССР1 3035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101 Изобретение относится к области обработки материалов резанием и может быть использовано в металлорежущих ста нках, преимущественно оснащенных системами чис, лового программного управления.Целью изобретения является повышение эффективности очистки направляющих суппорта от стружки.На фиг, 1 представлен суппорт, общий вид в разрезе; на фиг, 2 - вид А на фиг, 1. Суппорт металлорежущего станка содержит каретку 1, установленную с возможностью перемещения на направляющих станины. На каретке 1 выполнены поперечные направляющие 2, на которых установлены с возможностью возвратно-поступательного перемещения поперечные салазки 3. В желобе между направляющими 2 размещен ходовой винт 4 привода салазок 3, кинематически связанный ременной передачей 5 с источником движения, На салазках 3 установлена на опоре качения с возможностью вращения штанга 6, зафиксированная от осевого смещения кольцевым элементом 7. На одном конце штанги, закреплена размещенная в желобе многослойная дисковая щетка 8, а другой ее конец установлен с возможностью осевого перемещения в выполненном в ходовом винте 4 осевом отверстии, образуя телескопическое соединениепередающее вращательное движение штанге посредством подвижного шпоночного соединения 9. На торцовой поверхности салазок также закреплены протекторы 10, предназначенные для очистки от стружки направляющих 2.Суппорт работает следующим образом.Образующаяся при обработке изделиястружка, попадающая на направляющие 2, сдвигается при перемещении салазок 3 протекторами 10 и удаляется из желоба щеткой 10 8, получающей вращение от ходового винта 4 и перемещающейся совместно с салазками. Суппорт металлорежущего станка, содержащий каретку с направляющими, между которыми в желобе размещен ходовой винт привода поперечных салазок, а также закрепленные на каретке, предназначенные для 20 очистки направляющих от стружки протекторы, отличающийся тем, что, с целью повышения эффективности очистки, суппорт снабжен размещенной в желобе многослойной щеткой со штангой, установленной с возможностью вращения в корпусе салазок и зафиксированной от осевого смещения, которая телескопически связана посредством введенного в суппорт подвижного шпоноч ного соединения с ходовым винтом.
СмотретьЗаявка
4311656, 28.09.1987
МОСКОВСКОЕ СТАНКОСТРОИТЕЛЬНОЕ ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "КРАСНЫЙ ПРОЛЕТАРИЙ"
ИТИН АРТУР МАРКОВИЧ
МПК / Метки
МПК: B23B 25/02
Метки: металлорежущего, станка, суппорт
Опубликовано: 07.06.1990
Код ссылки
<a href="https://patents.su/2-1569087-support-metallorezhushhego-stanka.html" target="_blank" rel="follow" title="База патентов СССР">Суппорт металлорежущего станка</a>
