Способ определения люфта в зубчатом редукторе
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

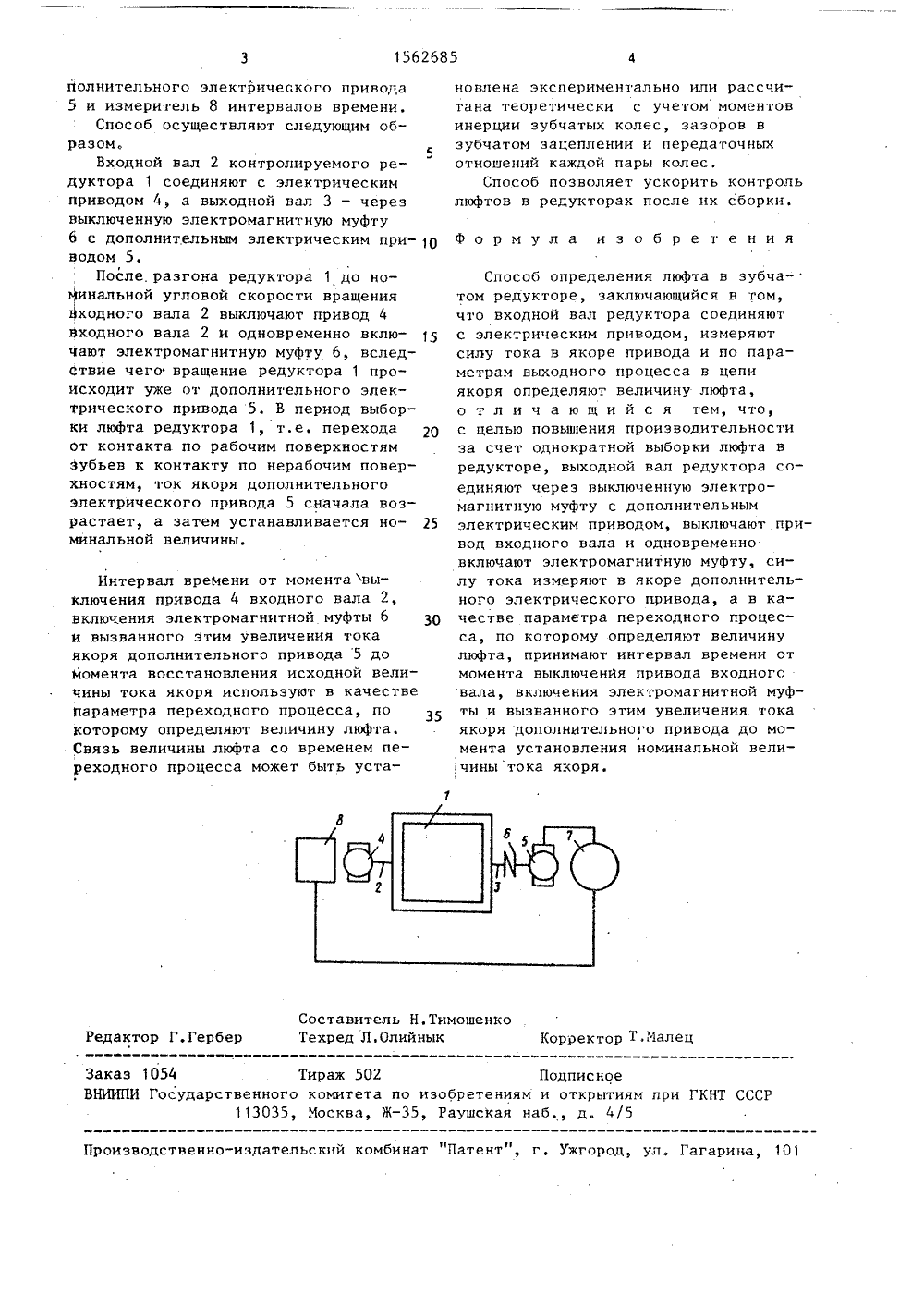

1562685 20 30 35 Составитель Н,ТимошенкоРедактор Г,Гербер Техред Л,Олийнык Коррект але аказ 1054 НИИПИ Государственного 113035, ираж 502комитета и Подписноеениям и открытиям кая наб д. 4/5 об Ра ГКНТ СС осква оизводственно-издательский комбинат "Патент", г, Ужгород, ул, Гагарина, 101 волнительного электрического привода 5 и измеритель 8 интервалов времени.Способ осуществляют следующим образом.Входной вал 2 контролируемого редуктора 1 соединяют с электрическим приводом 4, а выходной вал 3 - через выключенную электромагнитную муфту 6 с дополнительным электрическим приводом 5.После, разгона редуктора 1 до номинальной угловой скорости вращения ходного вала 2 выключают привод 4 входного вала 2 и одновременно включают электромагнитную муфту 6, вследствие чего вращение редуктора 1 происходит уже от дополнительного электрического привода 5. В период выборки люфта редуктора 1, т,е, перехода от контакта по рабочим поверхностям зубьев к контакту по нерабочим поверхностям, ток якоря дополнительного электрического привода 5 сначала возрастает, а затем устанавливается номинальной величины. Интервал времени от моментавыключения привода 4 входного вала 2, включения электромагнитной муфты 6 И вызванного этим увеличения тока якоря дополнительного привода 5 до момента восстановления исходной величины тока якоря используют в качестве параметра переходного процесса, по которому определяют величину люфта. Связь величины люфта со временем переходного процесса может быть установлена экспериментально или рассчитана теоретически с учетом моментов инерции зубчатых колес, зазоров в зубчатом зацеплении и передаточных отношений каждой пары колес.Способ позволяет ускорить контроль люфтов в редукторах после их сборки. 10 Формула изобретения Способ определения люфта в зубчатом редукторе, заключающийся в Том, что входной вал редуктора соединяют с электрическим приводом, измеряют силу тока в якоре привода и но параметрам выходного процесса в цепи якоря определяют величину люфта, о т л и ч а ю щ и й с я тем, что, с целью повышения производительности за счет однократной выборки люфта в редукторе, выходной вал редуктора соединяют через выключенную электромагнитную муфту с дополнительным электрическим приводом, выключают привод входного вала и одновременно включают электромагнитную муфту, силу тока измеряют в якоре дополнительного электрического привода, а в качестве параметра переходного процесса, по которому определяют величину люфта, принимают интервал времени от момента выключения привода входного вала, включения электромагнитной муфты и вызванного этим увеличения тока якоря дополнительного привода до момента установления номинальной вели,чины тока якоря.
СмотретьЗаявка
4468378, 29.07.1988
ИНСТИТУТ ГОРНОГО ДЕЛА ИМ. А. А. СКОЧИНСКОГО
ЗОЛОТАРЕВ ПЕТР МАРКОВИЧ, ЧИЖИКОВ АРКАДИЙ ВАСИЛЬЕВИЧ, МОСКВИН ЮРИЙ ВИКТОРОВИЧ, СОЛОД СЕРГЕЙ ВАСИЛЬЕВИЧ, ТОПОРКОВ АЛЕКСАНДР АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: G01B 7/30
Метки: зубчатом, люфта, редукторе
Опубликовано: 07.05.1990
Код ссылки
<a href="https://patents.su/2-1562685-sposob-opredeleniya-lyufta-v-zubchatom-reduktore.html" target="_blank" rel="follow" title="База патентов СССР">Способ определения люфта в зубчатом редукторе</a>
