Система управления раскроем проката

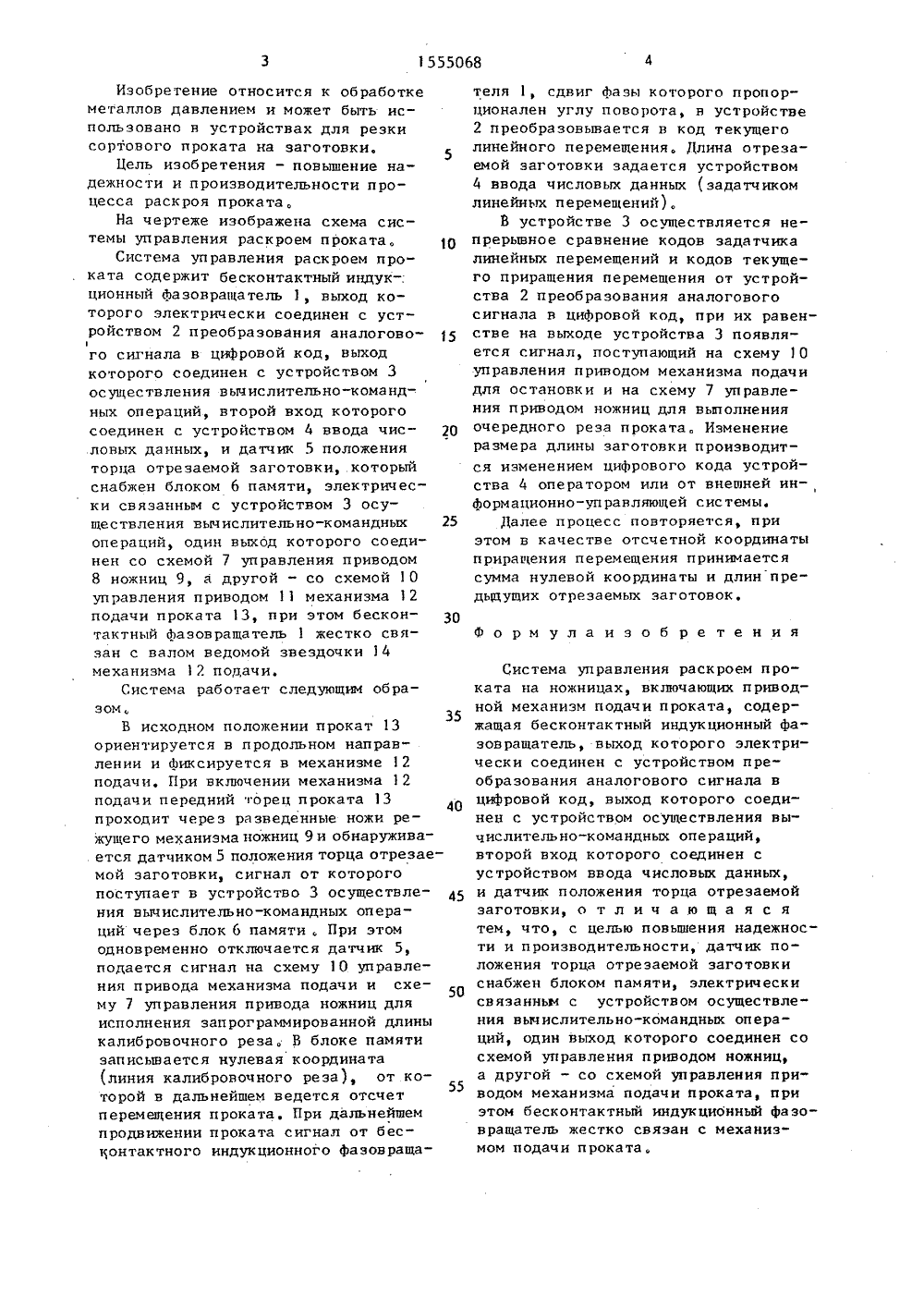

(51)5 В 23 Р 33/08 ПИСАНИЕ ИЗОБРЕТЕНИЯВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР(71) Всесоюзный научно"исследова" тельский проектно-конструкторский и технологический институт взрывозащищенного и рудничного электрооборудования(56) Авторское свидетельство СССР 9 952478, кл. В 23 0 33/08, 1 980, (54) СИСТЕМА УПРАВЛЕНИЯ РАСКРОЕМ ПРОКАТА(57) Изобретение относится к обработке металлов давлением и может быть использовано в раскройно-заго" товительном производстве, а именно в системах управления технологическим процессом раскроя листовых материалов на мерные заготовки. Цель повышение надежности и производительности системы управления раскроем проката. Система содержит ножницы 9 2с приводом 8 в виде двигателя, механизм подачи 12 проката 13, бесконтактный индукционный фазовращатель 1, выход которого соединен электрической связью с устройством 2 преобразования аналогового сигнала в цифровой код. Выход последнего соединен с устройством 3 для осуществления . вычислительно-командных операций, которое соединено с устройством 4 ввода числовых данных. В систему введен датчик 5 торца заготовки. Бесконтактный индукционный фаэовращатель 1 жестко связан с механизмом подачи 12 проката. Датчик 5 торца заготовки, установленный за линией реза ножниц 9, через блок памяти 6 электрически связан с устройством 3 для осуществления вычислительно-командных операций. Один выход устройства 3 соединен со схемой управления 7 приводом 8 ножниц 9, а другой - . со схемой управления 10 приводом 11 механизма подачи 12 проката, 1 ил.Изобретение относится к обработке металлов давлением и может быть использовано н устройствах для резки сортового проката на заготовкиЭ5Цель изобретения - повышение надежности и производительности процесса раскроя проката.На чертеже изображена схема системы управления раскроем проката. 10Система управления раскроем проката содержит бесконтактный индук-. ционный фазовращатель 1, выход которого электрически соединен с устройством 2 преобразования аналогово 1го сигнала в цифровой код, выход которого соединен с устройством 3 осуществления вьиислительно-командных операций, второй вход которого соединен с устройством 4 ввода чис ловых данных, и датчик 5 положения торца отрезаемой заготовки, который снабжен блоком 6 памяти, электрически связанным с устройством 3 осуществления вычислительно-командных 25 операций, один выход которого соединен со схемой 7 управления приводом 8 ножниц 9, а другой - со схемой 1 0 управления приводом 1 1 механизма 12 подачи проката 13, при этом бескон тактный фазовращатель 1 жестко связан с валом ведомой звездочки 14 механизма 12 подачи.Система работает следующим образом35В исходном положении прокат 13 ориентируется в продольном направлении и фиксируется в механизме 12 подач и. При включении механизма 1 2 подачи передний торец проката 13 проходит через разведенные ножи режущего механизма ножниц 9 и обнаруживается датчиком 5 положения торца отрезаемой заготовки, сигнал от которого поступает в устройство 3 осуществления вычислительно-командных операций через блок б памяти При этом одновременно отключается датчик 5, подается сигнал на схему 10 управления привода механизма подачи и схему 7 управления привода ножниц для исполнения запрограммированной длины калибровочного реза, В блоке памяти записывается нулевая координата (линия калибровочного реза), от ко 55 торой в дальнейшем ведется отсчет перемещения проката, При дальнейшем продвижении проката сигнал от бесконтактного индукционного фаэовращателя 1, сдвиг фазы которого пропор"ционален углу поворота, н устройстве2 преобразовьвается в код текущеголинейного перемещения. Длина отрезаемой заготовки задается устройством4 ввода числовых данных (задатчикомлинейных перемещений),В устройстве 3 осуществляется непрерьвное сравнение кодов задатчикалинейных перемещений и кодов текущего приращения перемещения от устройства 2 преобразования аналоговогосигнала в цифровой код, при их равенстве на выходе устройства 3 появляется сигнал, поступающий на схему 1 0управления приводом механизма подачидля остановки и на схему 7 управления приводом ножниц для выполненияочередного реза проката, Изменениеразмера длины заготовки производится изменением цифрового кода устройства 4 оператором или от внешней информационно-уп равляющей системы.Далее процесс повторяется, приэтом в качестве отсчетной координатыприращения перемещения принимаетсясумма нулевой координаты и длин предыдущих отрезаемых заготовок,Формула и зоб ре тенияСистема управления раскроем проката на ножницах, включающих приводной механизм подачи проката, содержащая бесконтактный индукционный фазовращатель, выход которого электрически соединен с устройством преобразования аналогового сигнала в цифровой код, выход которого соединен с устройством осуществления вычислительно-командных операций, второй вход которого соединен с устройством ввода числовых данных, и датчик положения торца отрезаемой заготовки, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности и производительности, датчик положения торца отрезаемой заготовки снабжен блоком памяти, электрически связанным с устройством осуществле" ния вычислительно-командных операций, один выход которого соединен со схемой управления приводом ножниц, а другой - со схемой управления приводом механизма подачи проката, при этом бесконтактный индукцибнный фазовращатель жестко связан с механизмом подачи проката.
