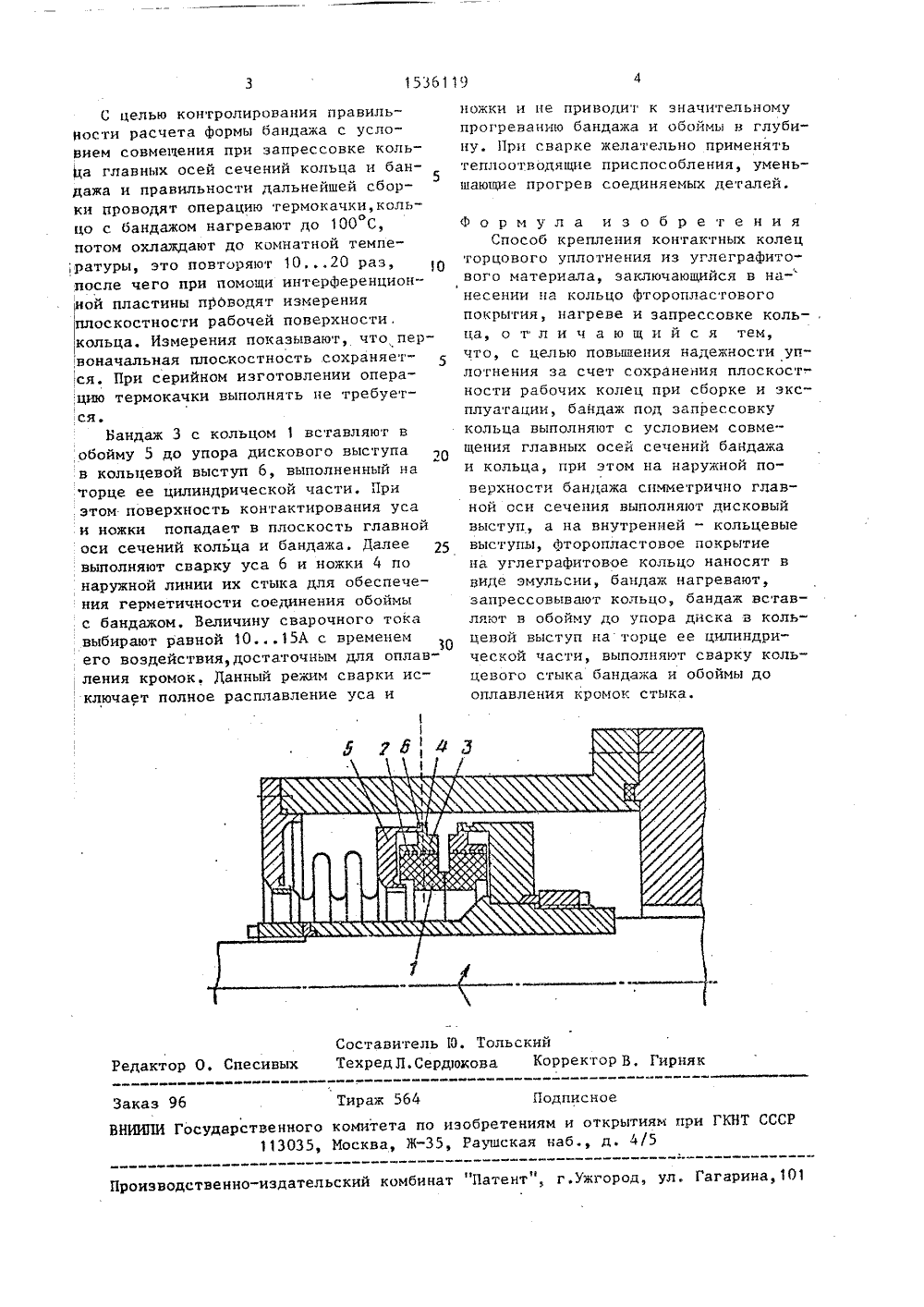

Способ крепления контактных колец торцового уплотнения

Номер патента: 1106596

Опубликовано: 07.08.1984

Авторы: Куликов, Огородов

МПК: B23B 31/40

Метки: закрепления, тонкостенных

...возможностей,за счет изменения формы закрепляемых 15деталей.Указанная цель достигается тем,что в устройстве для закреплениятонкостенных деталей, в корпусе которого расположены эажимной элемент с 2 Оупругими лепестками и два кольца, наторцовых поверхностях колец выполнены выступы, предназначенные длявзаимодействия с упругими лепесткамизажимного элемента. 15Такое выполнение расширяет технологические возможности устройства.На фиг.1 представлено описываемоеустройство, общий вид, на фиг.2вид Б на фиг.1, на фиг.З - кольцо свыступами,Устройствосодержит корпус 1, вкотором установлены с возможностьюосевого перемещения два кольца 2,взаимно ориентированных в корпусе 1 1106596 зпосредством шпоночных соединений 3,и зажимной элемент 4 с...

Номер патента: 1393973

Опубликовано: 07.05.1988

Авторы: Соколов, Стародубов, Сухарева, Шатаев

МПК: F16J 15/34

Метки: кольца, торцового, трения, уплотнения

...на поверхностях 3 и 4металлической обоймы 1 и антифрикционного вкладыша 2Кольцо трения помещают на основа нии 8, и с помощью откидных болтов 9 поджимают Фланец 10 к кольцу трения через прокладку 11 для предотвращения вытеснения сплава иэ полости 5. После охлаждения при затвердева" нии происходит объемное расширение сплава (в размере 3,37) в результате перестройки кристаллической решетки. .Возникающие при этом усилия обжимают антифрикционный вкладыш 2 и делают соединение герметичным.После охлаждения устройство демонтируют, подвергают механической обработке, шлифуют только поясоктрения с обоймой (Фиг. 3) и притирают на притирочных плитах, Изготовленное кольцо трения пригодно для эксплуатации в составе торцового...

Номер патента: 602716

Опубликовано: 15.04.1978

Авторы: Коростелев, Лагутин, Сандлер

МПК: F16H 1/16

Метки: гидростатической, колесо, смазкой, червячное

...закрепленный на ней зубчатый венец, выполненный сборным из колец 2 и 3, на поверхности разъема которых выполнены канавки 104, представляющие в собранном венце каналы 5 для подвода смазки в зону зацепления, Выходы каналов 5 располагаются наразноименных сторонах активной поверхностизуба,1 15На поверхности разъема колец 2, 3 нступицы 1 выполнены канавки 6, образующие в собранном колесе каналы 7 для подвода смазки от торцов колеса к каналам 5,В варианте выполнения венца йэ трех колец фтолщина среднего кольца 8 равна расстояниюмежду центрами эон контактапротнвопо".ложных боковых поверхностей .зубьев колеса,С торцов колеса установлены сегментныемаслораспределнтелн 9 и 10, Одно нз ко- флец (кольцо 11) может быть выполнено восевом сечении...

Номер патента: 1204299

Опубликовано: 15.01.1986

Автор: Амелин

МПК: B21D 28/22, B21D 37/04

Метки: отверстий, пробивки, штамп

...на ней матрицу 8 и съемник 9. Кроме того, штамп содержит узел осевого перемещения пуансонов 5 и 6 относительно верхней плиты 1.Узел относительного перемещения пуансонов 5 и 6 выполнен в ниде двух колец 10 и 11, установленных концентрично в подкладной плите Э с возможностью поворота вокруг оси давления штампа, и кольца, размещенного в пуансонодержателе 2 также с возможностью поворота вокруг оси давления штампа.Пуансоны 5 и 6 идентичны по своему выполнению, их центры расположены с постоянным шагом по окружности с центром, находящимся на оси давле,ния штампа, В каждом пуансоне 5 и 6 со стороны, обращенной к оси давления, выполнен паз. Все пазы находятся на равном расстоянии от опорных торцов пуансонов. Пуансон 4 выполнен с...

Номер патента: 1574244

Опубликовано: 30.06.1990

Авторы: Авраменко, Андрейченко, Карпанова, Патынка, Рочняк

МПК: B01D 15/00, B01D 24/38

Метки: аппарата, дренажно-распределительный, загрузкой, зернистой, элемент

...полукруглую Форму (фиг.4), Выполнение таких выступов и впадин обеспечивает хорошую стыковку и осевое центрирование при изготовлении элемента и полностью . исключает радиальное смещение, что 35 повышает надежность элемента,в работе.Угол М при вершине треугольного выступа, равный 90-150 , обеспечивает наилучшие условия для осевого и 40 радиального центрирования колец и Фланца относительно один другого.ОУгол меньше 90 увеличивает толщину колец, угол больше 150 приводит к уменьшению высоты выступов и возник новению радиального смещения.Лренажно-распределительные элементы устанавливаются в необходимом количестве на разделительной доске 8 Фильтра или адсорбера через Фторопластовую прокладку 9 и шайбу 10, после .чего закрепляются...
