Номер патента: 153369
Текст

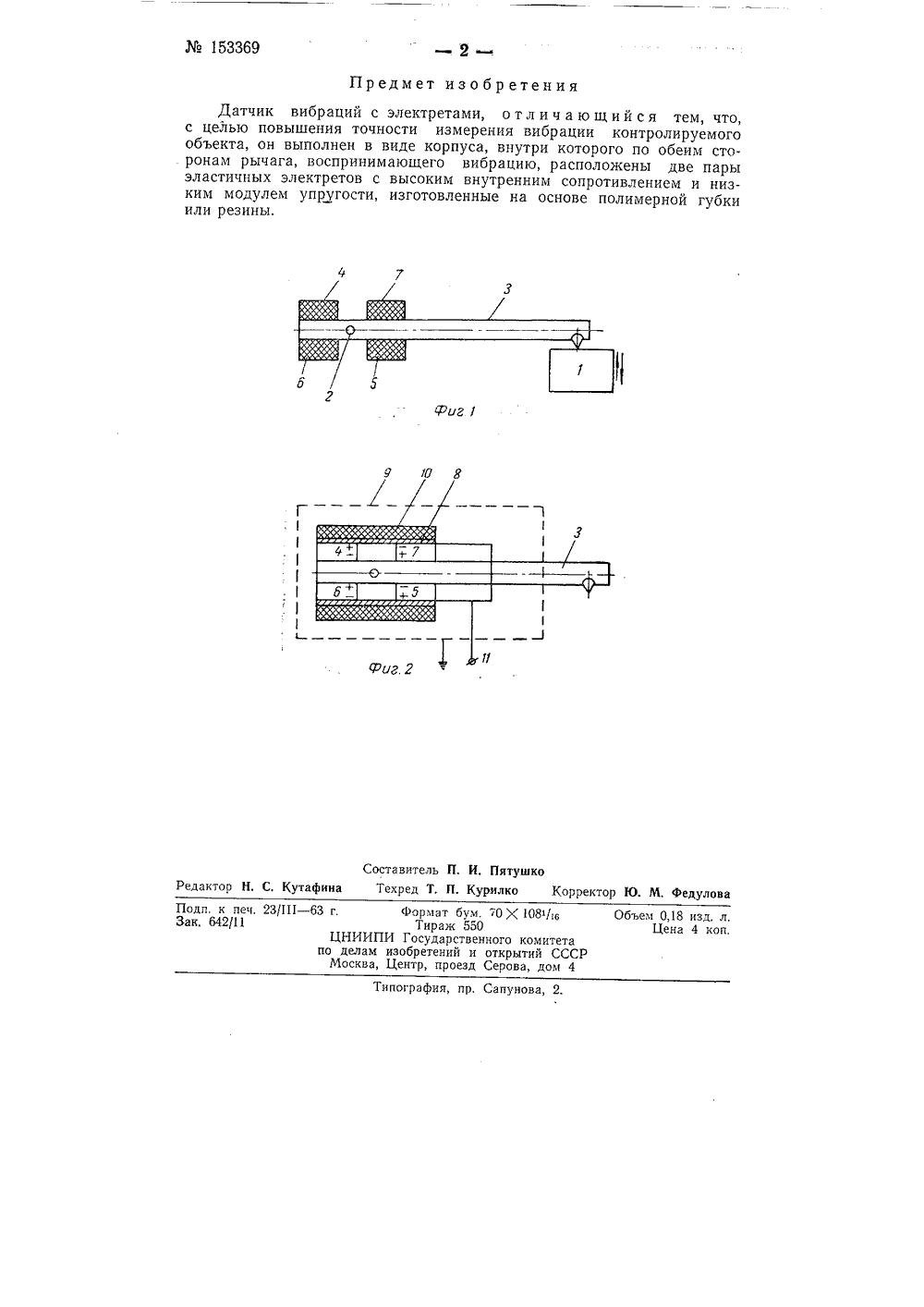

. 1, "., . г, / 7"..г,ОПИСАНИЕ ИЗОБРЕТЕНИР- Подписная группа Л 1 б 5 И, А. Остряков, Н. И, Покровский, В, Е. Гуль, В. Р, Волковицкийи Г. А. Лущейкин ДАТЧИК ВИБРАЦИЙ С ЭЛЕКТРЕТАМИЗаявлено 29 апреля 1962 г. за лГз 781885/26-10 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений ЪЪ 5 за 1963 г.Известные датчики вибраций с элементами, действие которых основано на изменении электрического заряда подвижного электрода при его перемещении в электростатическом поле, создаваемом электретами, имеют относительно невысокую точность измерения вибрации контролируемого объекта,В предлагаемом датчике вибраций повышение точности измерения вибрации достигается тем, что он выполнен в виде корпуса, внутри которого по обеим сторонам рычага, воспринимающего вибрацию, расположены две пары эластичных электретов с высоким внутренним сопротивлением и низким модулем упругости, изготовленные на основе полимерной губки или резины.На фиг. 1 показана принципиальная схема датчика вибраций с электретами; на фиг. 2 - электрическая схема соединения электретов. Прибор работает следующим образом. Механические вибрации детали 1 заставляют вращаться вокруг оси 2 рычаг 3, При своем вращении рычаг .попеременно нажимает на одну из пар электретов 4, 5 или б, 7, что вызывает появление электрических зарядов на электретах. Наружные стороны электретов 4, 7, б и 5 соединены между собой общим металлическим экраном 8, который изолирован от наружного заземленного экрана 9 изолятором 10. Рычаг 3 также заземлен. Прибор для измерения электрического потенциала подключается к зажиму 11 и земле.Датчик вибраций с электретами, о т л и ч а ю щ и й с я тем, что, с целью повышения точности измерения вибрации контролируемого объекта, он выполнен в виде корпуса, внутри которого по обеим сторонам рычага, воспринимающего вибрацию, расположены две пары эластичных электретов с высоким внутренним сопротивлением и низким модулем упругости, изготовленные на основе полимерной губки или резины. фиг 1 Составитель П. И. Пятушко едактор Н. С, Кутафина Техред Т. П. Курилко Корректор Ю. М. Федуло11 - 63 г. Формат бум Тираж 55 ЦНИИПИ Государств по делам изобретений и Москва, Центр, проезд108/6 Поди. к печ,Вак. 642/11 ем 0,18 изд. л.Цена 4 коп. нного комитета открытий СССРСерова, дом 4 ипография, пр, Сапунов
