Аппарат для измельчения любых материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 15274
Автор: Лидовецкое
Текст

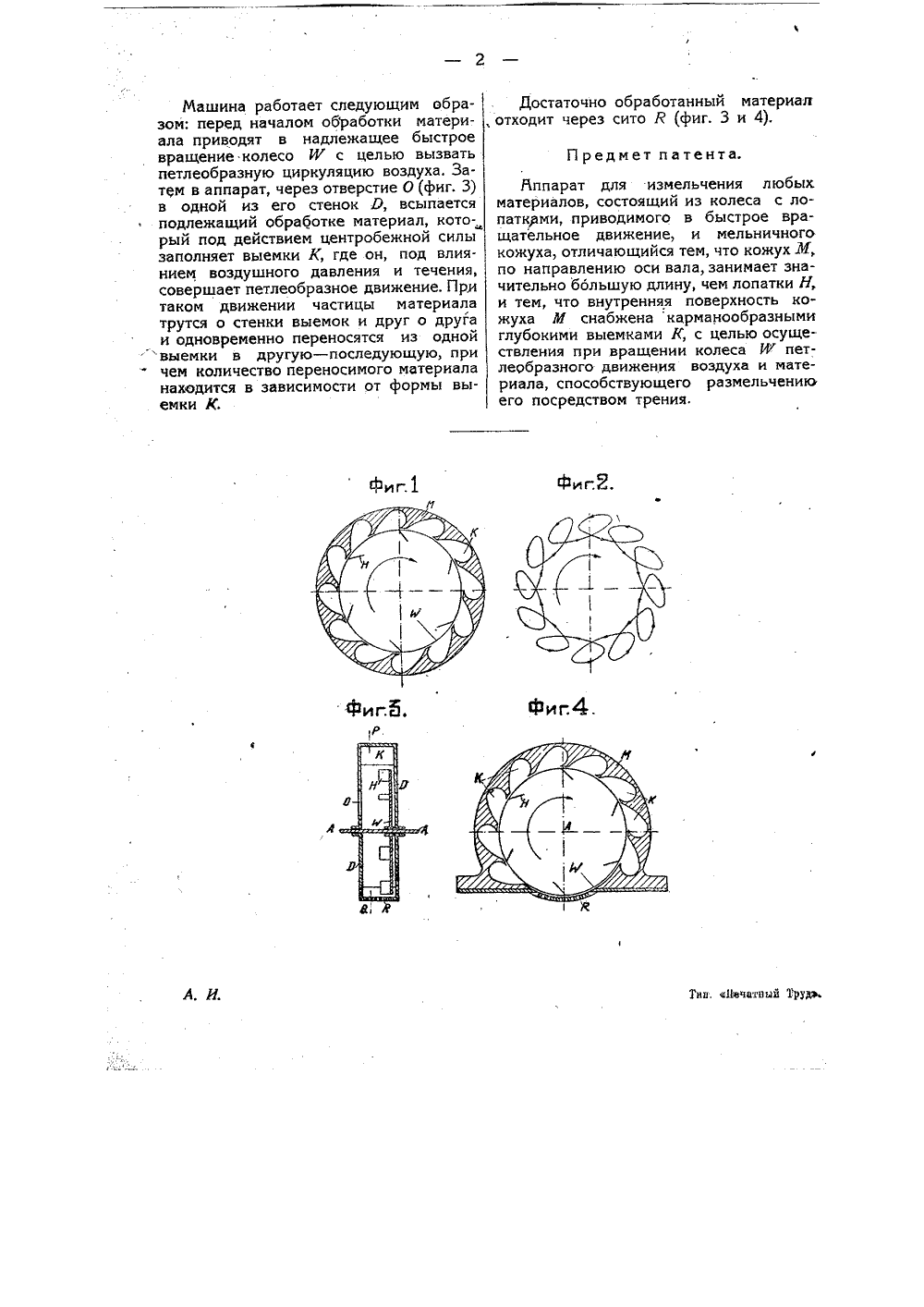

Уф 15274 Жласс 50 с, 8 Й ИЗОБРТ:1 И 1:ПЙТЙ:-П ОПИСАНИЕизмельчения любых материалов. парата дл Яидовецкое товарищество с геаувово зр. г, о. о,), в г, января 1927 года (заяв. свид. огр, отв," (Зрвйа аршаве, Польша,Эй 13399). 1 КцФавгеччсг).етатель ин-ц ф. Куташевич (Говано 31 мая 1930 года, Действиея на 15 лет от 31 мая 1930 года. атента распростра Сг 1 особ обработки зерна при помощи вращающихся колес с лопатками, при котором зерна, перемещаясь по разным траекториям, трутся друг о друга и о стенки барабана машины, снабженной ситом дпя выпуска готового продукта, уже известен и описан в технической литературе (см., например, английский патент14 б 33 за 1909 г. и польский патент3104).Предлагаемое изобретение касается аппаратов, в которых измельчение любого материала производится трением частиц материала друг о друга, ударами их о дробильный кожух и лопатки помещенного в аппарате колеса, а также непосредственным воздействием на них образующихся в аппарате воздушных струй.Для образования воздушных струй,в мельничном кожухе и придания последним петлеобразных и вихреобразных движений, в предлагаемом аппарате служат последовательно расположенные на внутренней поверхности кожуха М и открывающиеся внутрь аппарата кармаиообразные выемки К, концентрично которым расположенб вращающееся колесо К покрывающее вместе со своими ударными лопатками.й лишь часть ширины выемок (фиг. 1 и 2),К патенту,ин-ной фирмы Ыбовесина Напдово-Рзаявленному 29Действительный изоб О выдаче патента опублиняет При этом работа машины происходит не в плоскости лопаток или крыльев О, но в плоскости Р - Я, При длине лопаток О, равной ширине аппарата, работа машины, по мнению автора, практически будет сведена к нулю (фиг, 3).На схематическом чертеже фиг.1 и 2 изображают схему петлеобразных движений воздуха и частиц обрабатываемого материала, в предлагаемом аппарате; фиг, 3 и 4 - вид аппарата в поперечном и продольном вертикальных разрезах.аппарат имеет следующее устройство. На внутренней поверхности мельничного кожуха Х, закрытого с обеих сторон стенками Й, расположен ряд выемок К, направленных своей вогнутой сторонойв сторону движения вращающего колеса И снабженного лопатками или крыльями Н. В известной части аппарата расположено сито й (фиг. 3 и 4), На оси А может быть насажено несколько аппаратов с вращающимися колесами, так .что получается ступенчатая машина, в которой одновременно могут быть произведены самые различные работы: в одном из аппаратов - молотьба, в другом - шелушение, в третьем - размол и т. д при чем, в зависимости от рода работы, не каждый аппарат снабжается ситом,Машина работает следующим образом: перед началом обработки материала приводят в надлежащее быстрое вращение колесо И с целью вызвать петлеобразную циркуляцию воздуха, Затем в аппарат, через отверстие О (фиг, 3) в одной из его стенок Ю, всыпается подлежащий обработке материал, кото-, рый под действием центробежной силы заполняет выемки К, где он, под влиянием воздушного давления и течения, совершает петлеобразное движение. При таком движении частицы материала трутся о стенки выемок и друг о друга и одновременно переносятся из одной выемки в другую - последующую, при чем количество переносимого материала находится в зависимости от формы выемки К. Достаточно обработанный материал, отходит через сито Р (фиг, 3 и 4),Предмет патента.Яппарат для измельчения любых материалов, состоящий из колеса с лопатками, приводимого в быстрое вращательное движение, и мельничного кожуха, отличающийся тем, что кожух Л, по направлению оси вала, занимает значительно ббльшую длину, чем лопатки Н, и тем, что внутренняя поверхность кожуха М снабжена карманообразными глубокими выемками К, с целью осуществления при вращении колеса Ж петлеобразного движения воздуха и материала, способствующего размельчению его посредством трения.
