Устройство для обнаружения многократных ошибок при передаче кодов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 150859
Автор: Мартынов
Текст

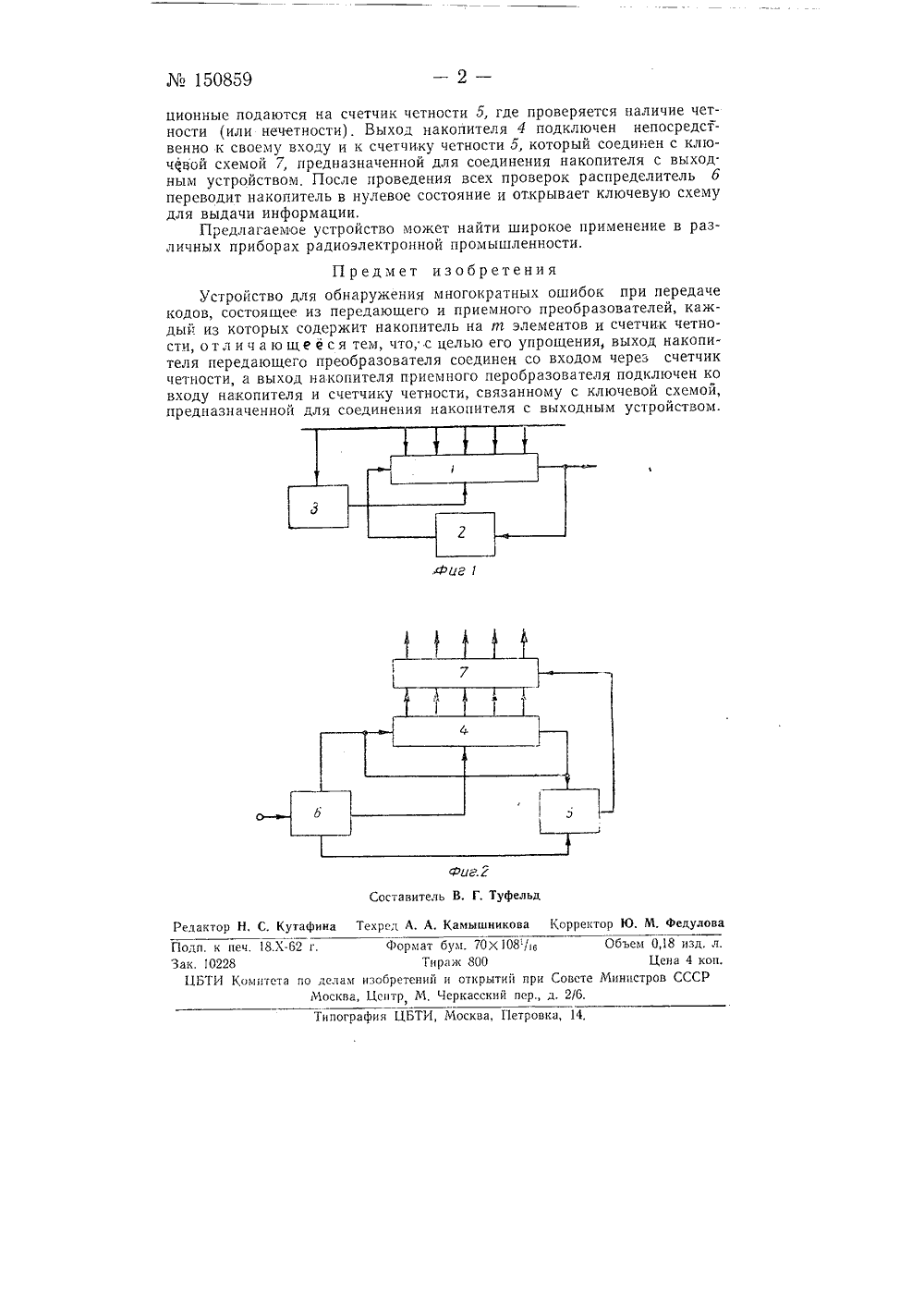

СССР АВТОРСКОМУ СВ ТВУ Я 8 б Я. мартынов УСТР МНОГОКРАОДОВ СТВО ДЛЯ ОБ НАРУ)КЕ Н И ОШИБОК ПРИ ПЕРЕДА681879/26И СОвЕтЕ 1 йиНиСтРОв Заявлено 12 октября 1960 г, за о делам изобретений и открытий и бликовано в Еюллетене изобретен в 1 омитет 20 за 1962 г. и на для обнаружения многократных ошибок прщие из передающего и приемного преобразоварых содержит накопитель на т элементовт сложную конструкцию и малонадежны в ра Известные устроипередаче кодов, состтелей, каждый из косчетчик четности, имботе. накоп счетчи ключе свою ю ния и хема и х и 07сйки Предлагаемое устройство отличается от известных тем, что выходителя передающего преобразователя соединен со входом через к четности, а выход накопителя приемного преобразователя подн к входу накопителя и счетчику четности. Счетчик четности, в чередь, связан с ключевой схемой, предназначенной для соединеакопителя с выходным устройством.На фиг, 1 и 2 изображена принципиальная с ередающего и приемного преобразователя соответственно.Передающий преобразователь (фиг. 1) содержит накопитель 1 на щ элементов, один счетчик четности 2 и счетчик тактов 3, который может быть выполнен в виде отдельного блока или сс 1 вмещен со счетчиком четности. Информация, состоящая из и элементов, одновременно вводится в накопитель 1, при этом запускается счетчик тактов 3. Из накопителя информационные элементы последовательно выводятся в канал и подаются на счетчик четности 2, который суммируе их, Если эта сумма окажется нечетной, то в последнюю ячейк. накопителя записывается единица для четных инйормацианнь.х элементов и ноль для нечетных. Через счетчик четности вы.ход накопителя соединен с его входом. При выдаче в канал 2 ггг элементов (у 2 информационны проверочных) срабатывает счетчик тактов 3 и переводит все яч накопител я в н ул евое саста я н ие.Приемный преобразователь 1 фиг. 2) содержит накопитель 4 на пг элементов, счетчик четности 5, распределитель информации б, выполняющий одновременно функции счетчика тактов, и ключевую схему Т. Информационные элементы через распределитель б подаются на вход накопителя 4, а проверочные элементы и задержанные информа150859 ционные подаются на счетчик четности 5, где проверяется наличие четности (или нечетности), Выход накопителя 4 подключен непосредст: венно к своему входу и к счетчику четности 5, который соединен с ключвой схемой 7, предназначенной для соединения накопителя с выходным устройством, После проведения всех проверок распределитель б переводит накопитель в нулевое состояние и открывает ключевую схему для выдачи информации.Предлагаемое устройство может найти широкое применение в различных приборах радиоэлектронной промышленности.,Фи Фае.Я оставитель В. Г. Туфельд мышникова Корректор ред Л. едактор Н,едулова афин 08/ Объем 0,18 изд. л Цена 4 коп Министров СССРий при Сове й иер., д. 2/ Типография ЦБТИ, Москва, Петровка Предмет изобретенияУстройство для обнаружения многократных ошибок при передаче кодов, состоящее из передающего и приемного преобразователей, каждый из которых содержит накопитель на и элементов и счетчик четности, о т л и ч а ю щ е е с я тем, что, с целью его упрощения, выход накопителя передающего преобразователя соединен со входом через счетчик четности, а выход накопителя приемного перобразователя подключен ко входу накопителя и счетчику четности, связанному с ключевой схемой, предназначенной для соединения накопителя с выходным устройством.
СмотретьЗаявка
681879, 12.10.1960
Мартынов Ю. М
МПК / Метки
МПК: H03M 13/51
Метки: кодов, многократных, обнаружения, ошибок, передаче
Опубликовано: 01.01.1962
Код ссылки
<a href="https://patents.su/2-150859-ustrojjstvo-dlya-obnaruzheniya-mnogokratnykh-oshibok-pri-peredache-kodov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для обнаружения многократных ошибок при передаче кодов</a>
