Преобразователь последовательного кода в параллельный
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1501282
Автор: Касьян
Текст

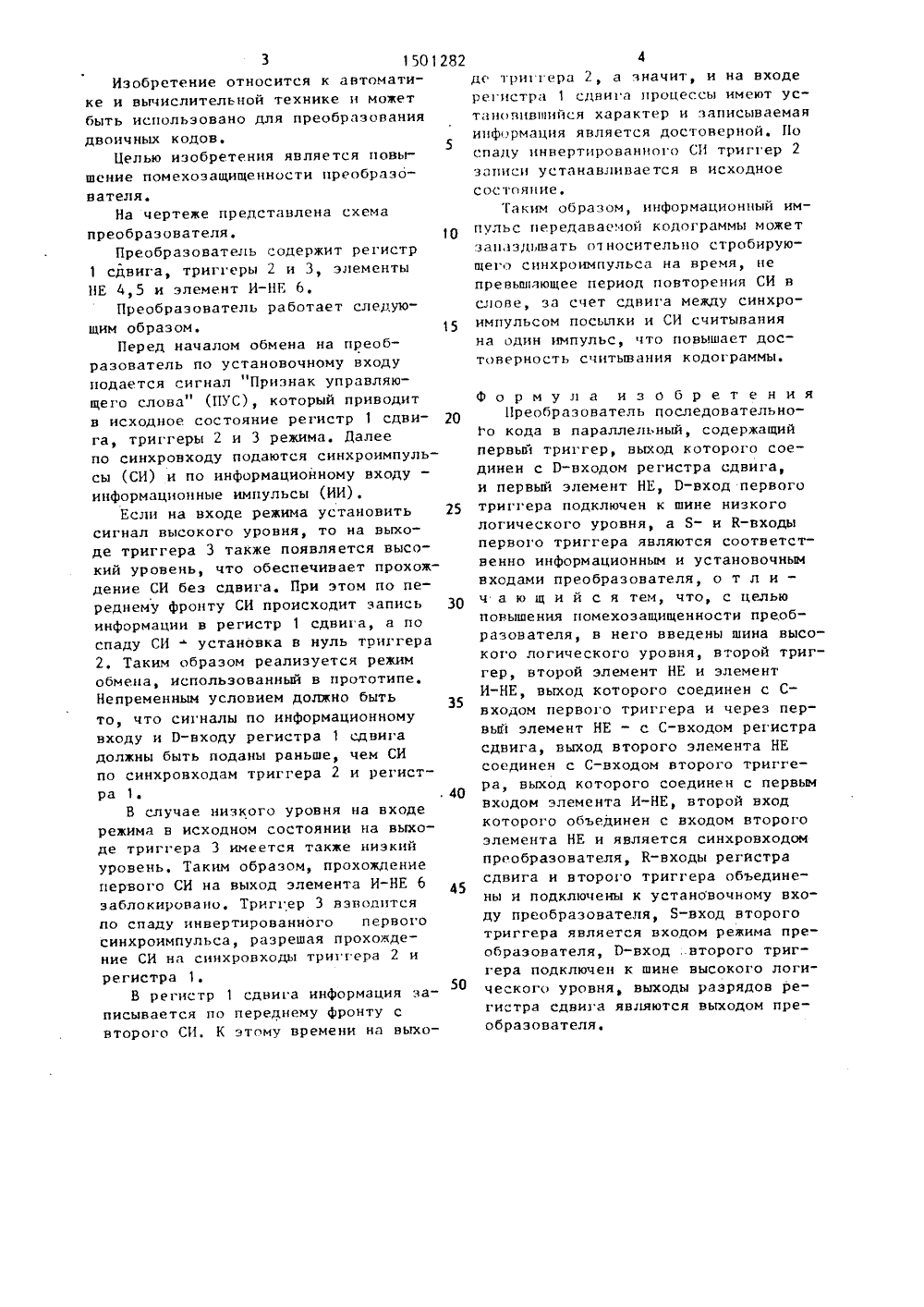

(51)4 Н 0 00 ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР ЕНИ ельство СССР 9/00, 1985. ОСЛЕДОВАТЕЛЪЙ ОПИСАН И К АВТОРСКОМУ(57) Изобретение относится к автоматике и вычислительной технике и может быть использовано для преобразования двоичных кодов. Целью изобретения является повышение помехозащищенности преобразователя. Преобразователь содержит регистр 1 сдвига,триггеры 2,3, элементы НЕ 4,5 и элемент И-НЕ 6. 1 ил.282 10 15 20 25 30 35 40 50 3 1 501Изобретение относится к автоматике и вычислительной технике и можетбыть использовано для преобразованиядвоичных кодов,Целью изобретения является повышение помехоэащищенности преобразователя.На чертеже представлена схемапреобразователя,Преобразователь содержит регистр1 сдвига, триггеры 2 и 3, элементыНЕ 4,5 и элемент И-НЕ 6.Преобразователь работает следующим образом.Перед началом обмена на преобразователь по установочному входуподается сигнал "Признак управляющего слова" (ПУС), который приводитв исходное состояние регистр 1 сдвига, триггеры 2 и 3 режима. Далеепо синхровходу подаются синхроимпульсы (СИ) и по информационному входуинформационные импульсы (ИИ),Если на входе режима установитьсигнал высокого уровня, то на выходе триггера 3 также появляется высокий уровень, что обеспечивает прохождение СИ без сдвига. При этом по переднему фронту СИ происходит записьинформации в регистр 1 сдвига, а поспаду СИустановка в нуль триггера2, Таким образом реализуется режимобмена, использованный в прототипе,Непременным условием должно бытьто, что сигналы по информационномувходу и П-входу регистра 1 сдвигадолжны быть поданы раньше, чем СИпо синхровходам триггера 2 и регистра 1.В случае низкого уровня на входережима в исходном состоянии на выходе триггера 3 имеется также низкийуровень. Таким образом, прохождениепервого СИ на выход элемента И-НЕ 6заблокировано. Триггер 3 вэводитсяпо спаду инвертированного первогосинхроимпульса, разрешая прохождение СИ на синхровходы три гера 2 ирегистра 1,В регистр 1 сдвига информация записывается по переднему фронту свторого СИ. К этому времени на выходе три гера 2, а значит, и на входе регистра 1 сдвига процессы имеют установившийся характер и записываемая информация является достоверной, По спаду инвертированного СИ триггер 2 записи устанавливается в исходное состояние.Таким образом, информационный импульс передаваемой кодограммы может запаздывать относительно стробирующего синхроимпульса на время, не превьшлющее период повторения СИ в слове, за счет сдвига между синхроимпульсом посылки и СИ считывания на один импульс, что повышает достоверность считывания кодограммы,формула изобретенияПреобразователь последовательного кода в параллельный, содержащий первый триггер, выход которого соединен с Р-входом регистра сдвига, и первый элемент НЕ, Э-вход первого триггера подключен к шине низкого логического уровня, а Я- и К-входы первого триггера являются соответственно информационным и установочным входами преобразователя, о т л и - ч а ю щ и й с я тем, что, с целью повышения помехозащищенности преобразователя, в него введены шина высокого логического уровня, второй триггер, второй элемент НЕ и элемент И-НЕ, выход которого соединен с С- входом первого триггера и через первый элемент НЕ - с С-входом регистра сдвига, выход второго элемента НЕ соединен с С-входом второго триггера, выход которого соединен с первым входом элемента И-НЕ, второй вход которого объединен с входом второго элемента НЕ и является синхровходом преобразователя, К-входы регистра сдвига и второго триггера объединены и подключены к установочному входу преобразователя, Я-вход второго триггера является входом режима преобразователя, Э-вход,.второго триггера подключен к шине высокого логического уровня, выходы разрядов регистра сдвига являются выходом преобразователя.
СмотретьЗаявка
4378470, 04.01.1988
ПРЕДПРИЯТИЕ ПЯ А-7460
КАСЬЯН ЮРИЙ МИХАЙЛОВИЧ
МПК / Метки
МПК: H03M 9/00
Метки: кода, параллельный, последовательного
Опубликовано: 15.08.1989
Код ссылки
<a href="https://patents.su/2-1501282-preobrazovatel-posledovatelnogo-koda-v-parallelnyjj.html" target="_blank" rel="follow" title="База патентов СССР">Преобразователь последовательного кода в параллельный</a>
