Номер патента: 1499294

Авторы: Олефиренко, Штремер

ZIP архив

Текст

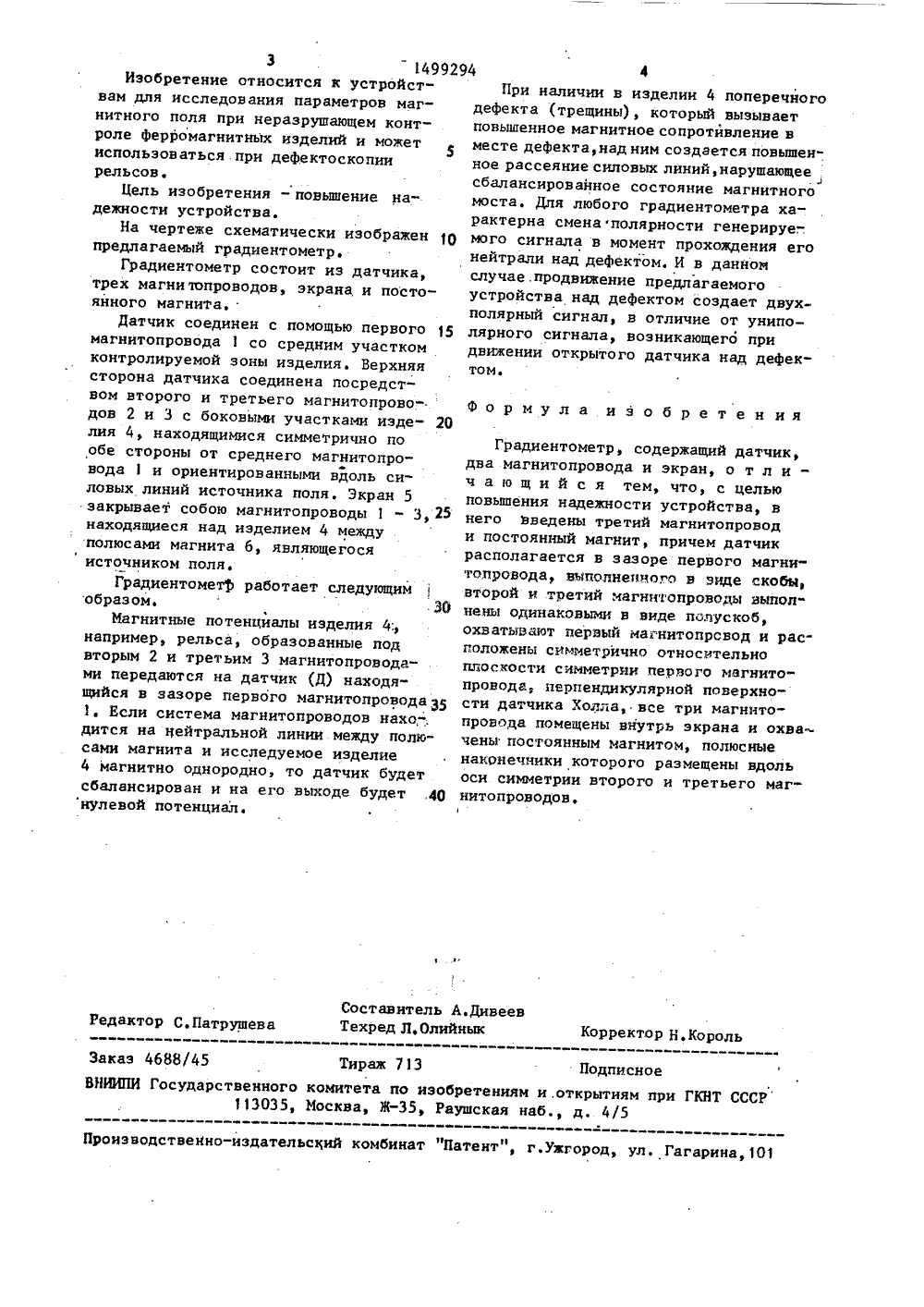

(51)4 С 01 К 33/06, 33/022 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ р3 с 1ГОСУДАРСТВЕННЫЙ НОМИТЕТт тсвввитс и ввыитсПРИ ГЯ 1 Т СССР(71) Всесоюзный научно-исследовательский институт железнодорожного транспортаВи(57) Изобретение относится к устройствам для исследования параметровмагнитного поля при неразрушающемконтроле ферромагнитных изделий.Цель изобретения - повышение надежности устройства и достоверности измерений. Устройство содержит датчикХолла,.магнитопроводы 1, 2 и 3, изделие 4, экран 5, магнит 6. Введениетретьего магнитопровода и постоянногомагнита позволяет повысить надежностьустройства и достоверность измерения.1 ил.Формула изобретен ия Составитель А.ДивеевТехред Л, Олийнык Редактор С.Патрушева Корректор Н, Король Заказ 4688/45 Тираж 73 ПодписноеВНИИПИ Государственного комитета по изобретениям и .открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул, Гагарина, 101 Э 149929Изобретение относится к устройствам для исследования параметров магнитного поля при неразрушающем контроле ферромагнитных иэделий и может использоваться при дефектоскопии рельсов.Цель изобретения - повышение на" дежности устройства.На чертеже схематически изображен предлагаемый градиентометр.Градиентометр состоит из датчика, трех магии топроводов, экрана и постоянного магнита.Датчик соединен с помощью первого 15 магнитопровода 1 со средним участком контролируемой зоны изделия. Верхняя сторона датчика соединена посредством второго и третьего магнитопроводов 2 и 3 с боковыми участками изде лия 4, находящимися симметрично по обе стороны от среднего магнитопровода 1 и ориентированными вдоль силовых линий источника поля. Экран 5 закрывает собою магнитопроводы 1 - 3, 25 находящиеся над изделием 4 между полюсами магнита б, являющегося источником поляГрадиентомет работает следующим образом. ЗОМагнитные потенциалы изделия 4:, например, рельса, образованные под вторым 2 и третьим 3 магнитопроводами передаются на датчик (Д) находящийся в зазоре первого магнитопровода З 5 1. Если система магнитопроводов нахо . дится на нейтральной линии между полюсами магнита и исследуемое изделие 4 магнитно однородно, то датчик будет сбалансирован и на его выходе будет ,40 нулевой потенциал. 4 4При наличии в изделии 4 поперечного дефекта (трещины), который вызывает повышенное магнитное сопротивление в месте дефекта, над ним создается повышенное рассеяние силовых линий, нарушающее сбалансированное состояние магнитного моста. Для любого градиентометра характерна смена полярности генерируе.-. мого сигнала в момент прохождения его нейтрали над дефектом. И в данном случае. продвижение предлагаемого устройства над дефектом создает двух- полярный сигнал, в отличие от униполярного сигнала, возникающего при движении открытого датчика над дефектом. Градиентометр, содержащий датчик, два магнитопровода и экран, о т л и - ч а ю щ и й с я тем, что, с целью повышения надежности устройства, в него введены третий магнитопровод и постоянный магнит, причем датчик располагается в зазоре первого магнитопровода, выполненного в зиде скобы, .второй и третий магннтопроводы выпол" иены одинаковыми в виде полускоб, охватывают первый магнитопрсвод и расголожены симметрично относительно плоскости симметрии первого магнитопровода, перпендикулярной поверхности датчика Колла, все три магнитопровода помещены внутрь экрана и охвачены постоянным магнитом, полюсные наконечники которого размещены вдоль оси симметрии второго и третьего магнитопроводов.

Смотреть

Заявка

4180383, 13.01.1987

ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА

ШТРЕМЕР ЮРИЙ НИКОЛАЕВИЧ, ОЛЕФИРЕНКО НАДЕЖДА ИВАНОВНА

МПК / Метки

МПК: G01R 33/022, G01R 33/06

Метки: градиентометр

Опубликовано: 07.08.1989
