Способ обработки боросиликатного щелочесодержащего стекла
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1482892
Авторы: Вахула, Жеплинский, Кубышин, Лазарев, Ящишин
Текст

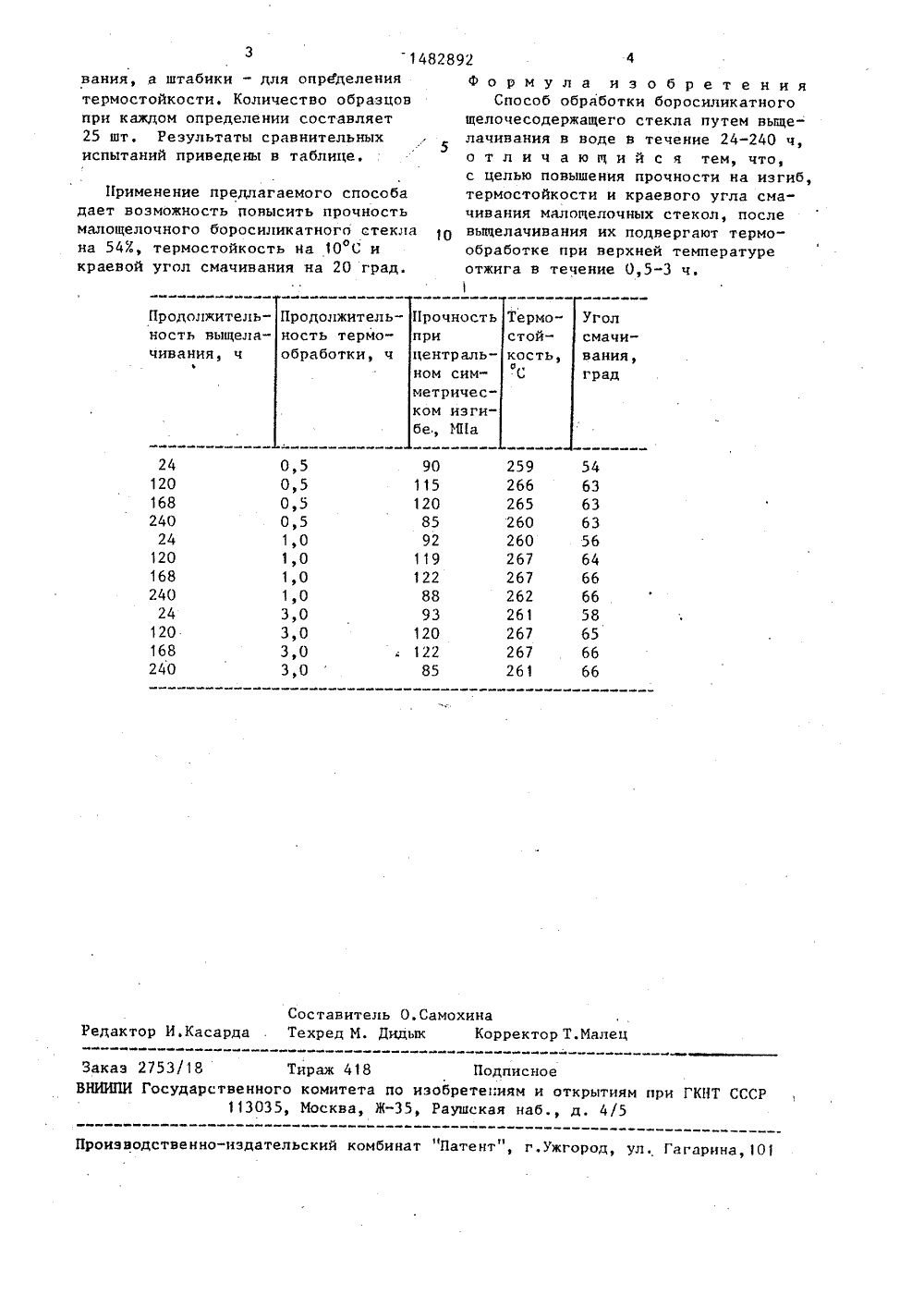

их.сних ОЮЗ СОВЕТ ОЦИАИИСТ РЕСПУБЛИК(59 4 С 03 С 15/00 ИСАНИЕ ИЗОБРЕТЕНВТОРСНОМУ СВИДЕТЕЛЬСТВУ ИЛИКАТ НО 1 СПОСОБ ЕСОДЕР) Изобрет ОБРАБОТКИ БОР йЩЕГО СТЕКЛА ение относитс ти стекла для Цель изобрет ость па изгибЩЕЛ (57 обработ- учнения ке поверх его свойс ния по- термосто овысить проч кос ивания катного ет выщел 24-240 ч ней темп а. ч. Про ого сте ость 25 4-66 гр вер Изобретеоверхностие свойств. ие относи к обработкеью улучшения ости на протя О+5 С и термо емпературе от нии о работ до 7 сутпри верхекла с це а. вышение прйкости ималощелочны ретения - ииб, термост ль из оч" П р и м е р. Производят обработку рассеивателей ламп - фар и штабиков диаметром 6 мм иэ малощелочного боросиликатного стекла С - 40-1 Для этого оттоженные образцы помещают в сосуде с дистиллированной водой, где выдерживают на протяжении от 12 ч до 10 сут. Затем образцы подвергают термообработке по установленному режиму отжига (верхняя температура отжига 550 С) . После этого рассеинатели ламп - Фар используют для определения прочности при центральном симметрическом изгибе и угла смачиности на изг краевого уг мачива текол Вьпцбрабаобжига резульванне стекла термо верхней температур ,5-3 ч, При этом в ствия воды происхо стеклянной поверх тывают пр ние 0оэдей ят выости и щелачива Терации ции стекл имериэ отжиг включае ванне и теклоизделии, выщела о ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ й ОТКРЫТИЯМПРИ ГКНТ СССР(71) Львовский политехнический интут-им. Ленинского комсомола и Льское производственное объединение(56) Химическая технология стеклаи ситаллов. Под ред, Н.Ш.ПавлушкиМ.: Стройиздат, 1983, с. 75.К,А,1.епдв, К,Бщагг. ЕхреггщепгаГассогв дп я 1 авв 1 еасйдп 8 аг Н 18 Ьгещрегагигев. "Раув, апд Сйещ, С 1 аве", 1983, ч. 24, М 4, р. 93-97. образование водородног мообработка приводит к водородного стекла и п его кремнийкислородногПредлагаемый способ величить краевои угол смаСпособ обработки боросилиалощелочного стекла включачивание в воде в течение и термообработку при верхратуре отжига в течение 0,5- ность при изгибе обработанла до 122 МПа, термостойо,з1482892 4вания, .а штабики - для определения Ф о р м у л а и з о б р е т е н и ятермостойкости. Количество образцов Способ обработки боросиликатногопри каждом определении составляет щелочесодержащего стекла путем выще 25 шт, Результаты сравнительных , лачивания в воде в течение 24-240 ч,испытаний приведены в таблице,о т л и ч а ю щ и й с я тем, что,с целью повышения прочности на изгиб,термостойкости и краевого угла смачивания малощелочных стекол, послевыщелачивания их подвергают термообработке при верхней температуреотжига в течение 0,5-3 ч,Применение предлагаемого способадает воэможность повысить прочностьмалощелочного боросиликатного стеклана 54/, термостойкость на 10 ОС икраевой угол смачивания на 20 град. Термо"стойУголсмачиПродолжитель- Прочность ность термо- при обработки, ч центральном симПродолжительность выщелачивания, чЪ кость, С вания,град метричес"ком изгибе М 11 а 120 168 240 24 120 у 5 ,5 11,1,1 68 40 24 20 68 40 58 65 3,0 3,0 3,0 3,0 Составитель О.Самохина Касарда . Техред М. Дидык Корректор Т.Мал2753/18 Тираж 41 Государственного комитет113035, Москва,Зак Подписноетепиям и открытиям при ГКНТ СССская наб., д. 4/5 по изоб -35, Ра водственно-издательский комбинат "Патент", г.у П Гагарина,10 90 115 120 85 92 119 122 88 93 120 122 59 54 66 63 65 63 60 63 60 56 67 64 67 66
СмотретьЗаявка
4268333, 26.06.1987
ЛЬВОВСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. ЛЕНИНСКОГО КОМСОМОЛА, ЛЬВОВСКОЕ ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "ИСКРА"
ЯЩИШИН ИОСИФ НИКОЛАЕВИЧ, ВАХУЛА ЯРОСЛАВ ИВАНОВИЧ, ЖЕПЛИНСКИЙ ТАРАС БОГДАНОВИЧ, ЛАЗАРЕВ ГЕННАДИЙ ВАСИЛЬЕВИЧ, КУБЫШИН ВИКТОР ЕВГЕНЬЕВИЧ
МПК / Метки
МПК: C03C 15/00
Метки: боросиликатного, стекла, щелочесодержащего
Опубликовано: 30.05.1989
Код ссылки
<a href="https://patents.su/2-1482892-sposob-obrabotki-borosilikatnogo-shhelochesoderzhashhego-stekla.html" target="_blank" rel="follow" title="База патентов СССР">Способ обработки боросиликатного щелочесодержащего стекла</a>
Способ подготовки шихты к спеканию
Номер патента: 1011716
Опубликовано: 15.04.1983
МПК: C22B 1/14
Метки: подготовки, спеканию, шихты
...от резко кислотных дорезко щелочных, которые сохраняются в течение нескольких часов. Таким образом, по.лучают, например, воду со щелочной средой"отрицательная часть" воды в электролизере,содержащая гидроксид-ионы (ОН ), у кото.рой рН значительно превышает значение ее уобычной технической воды (рН =7). Повы.шение величины рН позволяет улучшить оком.кование шихты перед спеканием, так как уэлектролизированной воды уменьшается краевой угол смачивания,Вода с кислотной средой "положительнаячасть" воды в злектролизере, содержащаяионы гидроксония (Н+), имеет рН значительно ниже ее значения у технической воды,что также позволяет улучшить окомкованиешихт перед спеканием вследствие снижениякраевого угла смачивания.После смешивания компонентов...
Устройство для контроля паяемости при низкотемпературной пайке
Номер патента: 791475
Опубликовано: 30.12.1980
МПК: B23K 1/00
Метки: низкотемпературной, пайке, паяемости
...погружения выбирается н пределах 0,5-1,5 мм. Перед погружением в припой образец флюсуютВ процессе испытания паяемости абразца ванна поднимается из нижнего галажения в верхнюю точку и затем вновь опускается с помощью привода перемещения ат электродвигателя 17. Паи этом образец в конце хода вверх постепенно вводится в грипай своим торцом на заданную глубину, а затем при опускании ванны извлекается из нее. Данное рабочее перемещение наины передается с помощью реечной фрикциокнай передачи 18 на ось движка проволочного линейного резистора 19 мостовой схемы датчика б. Получаемый элек трический,сигнал на выходе мостовой схемы датчика прямопропорцианален высоте расположения ванныили глубине (и) погружения образца.Этот сигнал поступает на...
Способ определения краевого угла смачивания
Номер патента: 1087834
Опубликовано: 23.04.1984
Авторы: Абдурахманов, Баранов, Бессолов, Яковлев
МПК: G01N 13/02
Метки: краевого, смачивания, угла
...схема капилляра с расплавом; на фиг.2 - температурная зависимость краевого угла смачивания 6 для системы Са-Аз /СаАз.,После заполнения капилляра 1 неиасьиценным раствором"расплавом 2фиг.1) свободная поверхность раствора-расплава изгибается, образуя мениск 3. Поскольку раствор-расплавявляется ненасыщенным, происходитрастворение части полупроводниковыхподложек до образования насыщенногораствора-расплава.Температура процесса выбираетсяиэ условия Т.пл./24 Т ( Т.пл., гдеТ.пл, - температура плавления подложки. Такой выбор обусловлен тем,что при Т Ъ Т.пл. определить 9 невозможно, а нижняя граница Т;пл./2связана с предельной растворимостью(около 1) элемента 5-ой группы вметалле-растворителе.Поскольку скорость растворенияподложки...
Способ измерения краевых углов смачивания
Номер патента: 149943
Опубликовано: 01.01.1962
Автор: Пугачевич
МПК: G01N 13/02
Метки: краевых, смачивания, углов
...непрерывно вытекать через сужение 7 в резервуар 2, то уровень ес в резервуа 1 е б снова начнет понижаться и как только расстояние этого уровня до среза калиброванной трубки 8 станет равным Ь через калиброванную трубку 8 продавится вторая серия пузырьков и т. д.Периодическое продавление пузырьков будет продолжаться до тех пор, пока уровень жидкости в резервуаре 4 не опустится до верхнего основания трубки б или не будет заполнен жидкостью резервуар 2. Поворачивая прибор так, как описывалось выше, можно перелить жидкость из резервуара 2 в резервуар 4, а по возвращении прибора в исходное положение (фиг. 2) продолжить измерения.Измерив высоту Ь, катетометром, зная радиус у калиброванной трубки 8 и плотности р жидкости пи данной...
Способ определения краевого угла смачивания жидкости
Номер патента: 1073628
Опубликовано: 15.02.1984
Авторы: Крепкий, Куликов, Михайлова, Яковлев
МПК: G01N 13/02
Метки: жидкости, краевого, смачивания, угла
...заключающийся н измерении геометрическихразмеров капли, лежащей на твердойповерхности, и определении по нимкраеного угла. Краевой угол можетбыть измерен также с помощью микроскопа, снабженного шкалой дуговыхградусон 2)Недостатком этого способа явля,ется ненозможность исследования высоконязких пленкообраэонателей,предназначенных для нанесения под 55водой, так как происходит ухудшениерастекания и смачинания поверхноститвердог"о тела эа счет влияния вязкости, что, в свою очередь, сказывается на установлении равновесия 60н системе. В случае вязких материалов равновесие н реальный промежутоквремени исследования не устанавливается, поэгому невозможно получить.каплю сферической Формы, что явпяет ся необходимым условием для измерения с...
Предыдущий патент: Покровная эмаль для стали
Следующий патент: Способ получения цементного клинкера во вращающейся печи
Случайный патент: Устройство для крепления конденсаторапаровой турбины
