Устройство для съемки и проекции стереоскопических изображения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

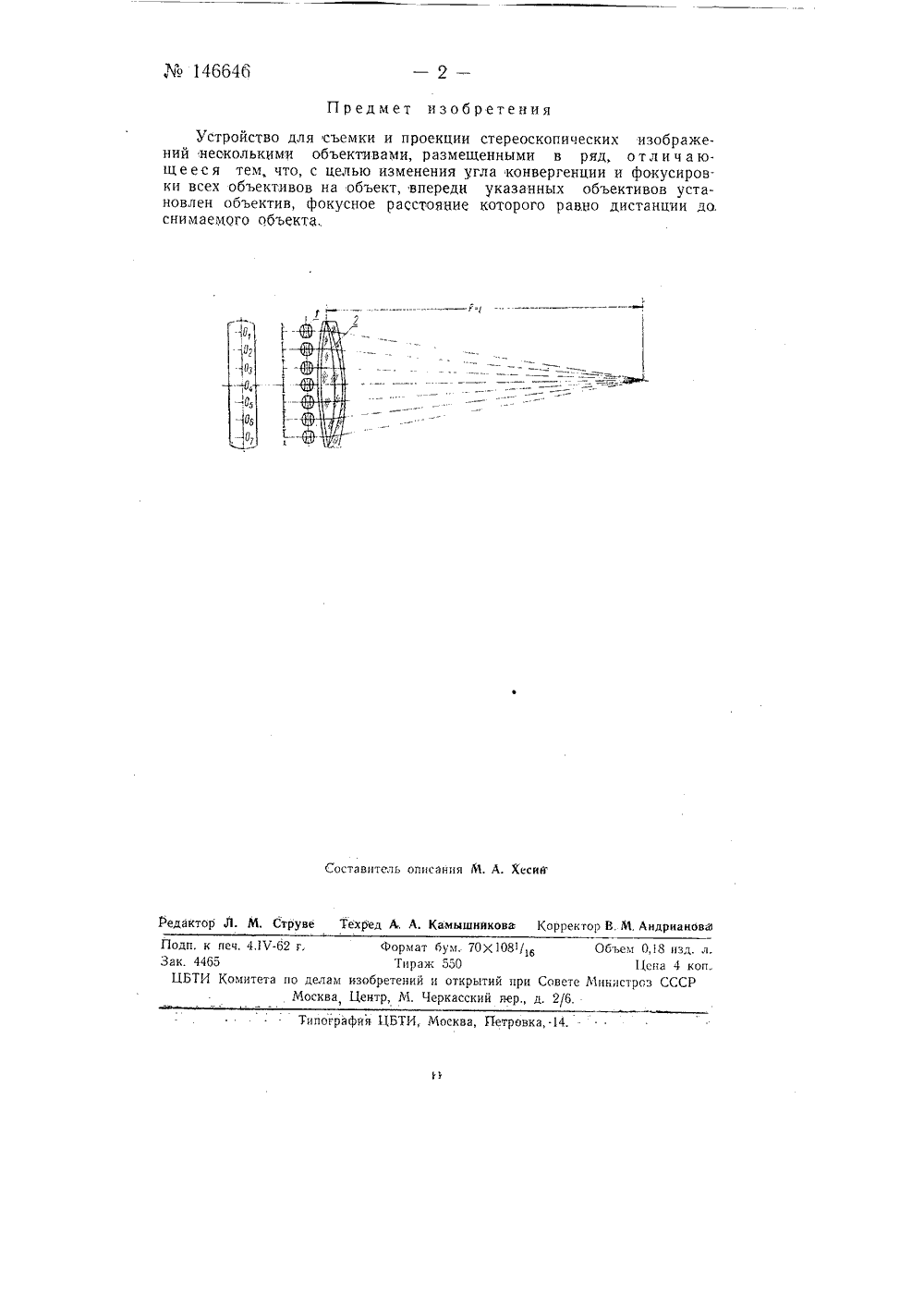

Ло 46646 Класс 57 а, 37 пСССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подпасная группа Лд 235С, П, Иванов и Л. В. Акимакина УСТРОЙСТВО ДЛЯ СЪЕМКИ И ПРОЕКЦИИ СТЕРЕОСКОПИЧЕСКИХ ИЗОБРАЖЕНИЙЗаявлено 6 мая 961 г. за .й 729229,26 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений М 8 за 1962 г.Известны устройства для съемки и проекции стереоскопических изображений несколькими расположенными в ряд объективами.Отличительная особенность описываемого устройства состоит в том, что впереди расположенных в ряд объективов установлен объектив с фокусным расстоянием, равным дистанции до снимаемого объекта. Устройство такой конструкции обеспечивает изменение угла конвергенции и фок сировк всех объектвмьна объект. На чертеже схематически изображено описываемое устройство Перед расположенными в ряд объективами 1 интегрального стереоскопического аппарата устанавливается один объектив 2, фокусное расстояние Р которого равно расстоянию 1. до снимаемого объекта, а действующее отверстие охватывает поле зрения всех объективов аппарата Все съемочные объективы аппарата юстируются на бесконечность, а их расстояние от светочувствительного слоя остается неизменным.Если при съемке предусматриваются несколько объективов 2 для различных расстояний Е до снимаемого объекта, то при проекции применяется только один объектив с фокусным расстоянием. соответствующим данному проекционному расстоянию. В случае уменьшения шага проекционных объективов относительно шага объективов съемочного аппарата в соответствии с усадкой пленки проекция может осуществляться без объектива 2.Вместо объектива 2 может быть использована пластина, собранная из частей линз с фокусным расстоянием, равным дистанции до объекта.Описываемое устройство может быть применено для изменения угла конвергенции и фокусировки объективов многостереопарного аппарата на объект без индивидуальной юстировки каждого объектива.а 146646 Предмет изобретения Устройство для съемки и проекции стереоскопических изображений несколькими объективами, размещенными в рядо т л и ч а ющееся тем, что, с целью изменения угла конвергенции и фокусировки всех объективов на объект, впереди указанных объективов установлен объектив, фокусное расстояние которого равно дистанции до. снимаемого объектаСоставитель описания М. А. Хесигг Редактор ехред А. А. Камышннкова Корректор В.М,Андрианова Ст БТИ, Москва, Петровка, 14,ипогра Поди. к печ. 4.1 Ч-б 2 г,Зак. 445511 БТИ Комитета по делам изоМосква, Цен ФорматТираж етений и р,Ы.Че Объем 0,18 изд. л,Цена 4 коп.и Совете Министров СССР
