Интегратор эллиптических функций
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 145767
Автор: Цейтлин
Текст

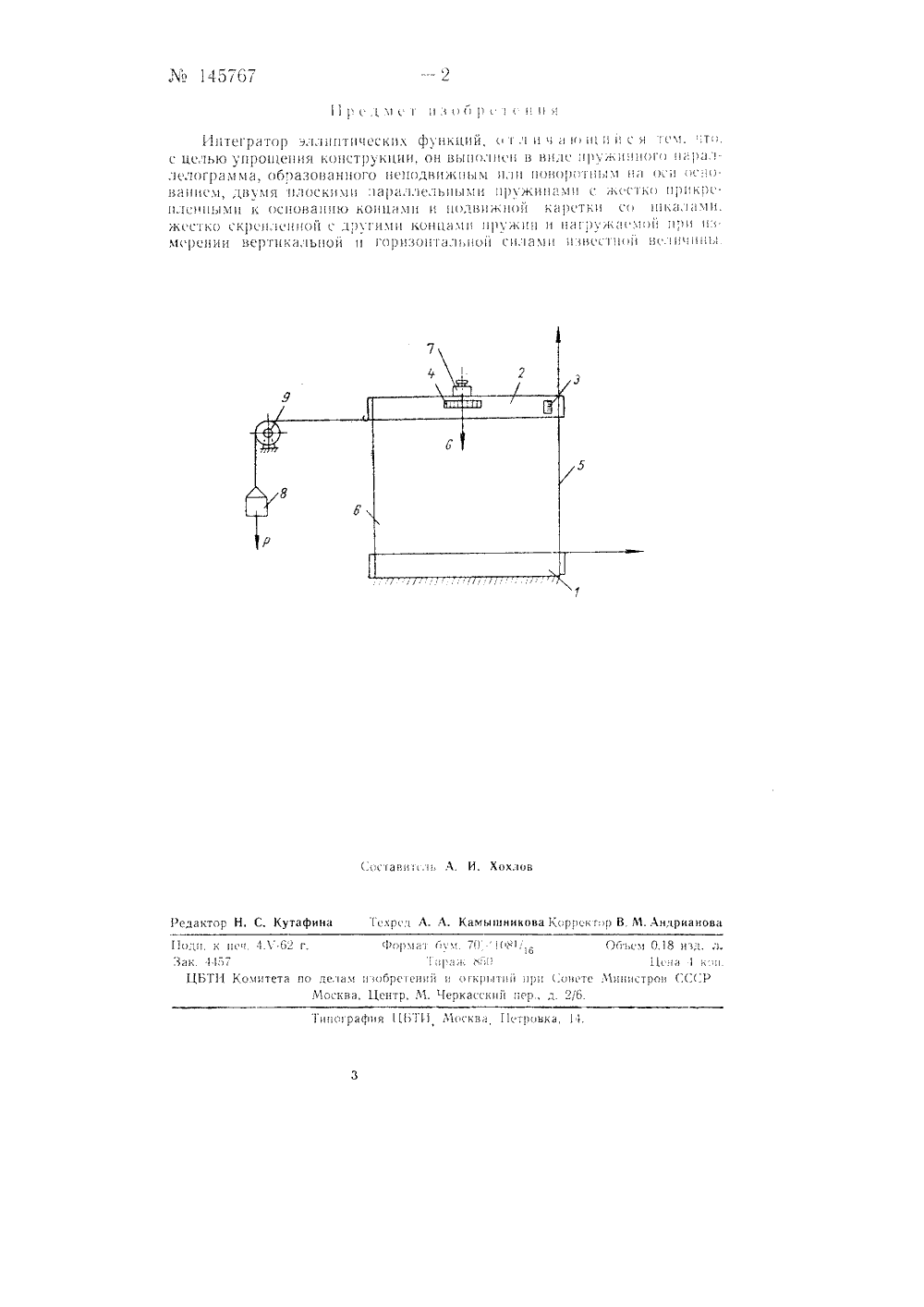

Класс 42 д, 10 Мо 145767 СССР СПИ ИЕ ИЗОБРКткНИ ТСРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа Лв тлинЧЕСКИХ ФУНКЦ ИНТЕГРАТОР ЭЛЛИ 961 г. за М 726640/26крытий при Совете Министров СС 17 апреляетений и аявлен омитет по делам из Опубликовано зобретенпй Уо 6 за 1962 г Бюллетен по че Предлагаемый интегратор элллиптических функций для простоты конструкции выполнен в виде пружинного параллелограмма, образованного неподвижным или поворотным на оси основанием, двумя плоскими параллельными пружинами с жестко прикрепленными концами к основанию и подвижной каретки со шкалами. Подвижная каретка жестко скреплена с другими концами пружин и нагружается при измерении вертикальной и горизонтальной силами известной величины.На чертеже показано схематическое изображение описываемого интегратора эллиптических функций.Интегратор представляет собой пружинный параллелограмм, образованный основанием 1, параллельной ему подвижной кареткой 2 со шкалами 3 и 4 и двумя плоскими параллельно расположенными пружинами 5 и б, концы которых прикреплены соответственно к основанию 1 и каретке 2.Подвижная каретка 2 нагружается вертикальной 7 и горизонтальной 8 силами 1 соответственно 6 и Р) и с помощью микроскопов на чертеже не показаны) с окуляр-микрометром производится измерение горизонтальной и вертикальной составляющих перемещения подвижной каретки 2. По полученным величинам горизонтальной и вертикальной составляющих вычисляется значение эллиптического интеграла.Некоторые неудобства в работе с описываемой схемой интегратора, вызываемые необходимостью применения двух грузов расчетного соотношения, а также погрешности, вносимые трением на блоке 9, могут быть полностью устранены, если выполнить основание 1 интегратора поворотным на оси, например, посредством червячной передачи.Предлагаемый интегратор эллиптических функций может быть исльзован, например, в качестве вспомогательного устройства при расте гибких упругих деталей.)1 НТСГЭаТО) )ЛЛнитиг(ССКИХ ф НКЦИЙ, О 1,1 И 1 13 10 Н, И И (. И 1 С. НТО, с цслью упрои 1 е.ни 51 консткции, Он Выно(н(н В В)1;1 с;11)жиннОГО нар(3,1. (1 СЛОГ 30(1 ММ(3, ОбЯЗОВ(1 ННОП) НС)ОДВИЖНЫМ Ин Н 0130)(Г 1 НЫЫ 1311 ОСИ 3 С,10 В 13 н и с х), ЛВ м м 51 н л Ос к и ы и;121) (3(1 л ( л ын м и И 1)ж и н а х 313 ( ж ( с 1 к 0 И 1) и и 3) ( нлснными к Осш)наник) концами и ш)лвижш)Й карстки со шкал 3 ми, ж( с ко ск 1)снлсннОЙ с л)х Гимн 1 ъонц(1 хн 3) жин 3 На )х гк(3(мон 13) и и 1 л)срсн 1 и Всртик(Льной 1 Горизоп аль Ой силам и знссп 1 й 13(л нииныО нем 0,18 изд. л. 31)к. 116 т 1 п 1 а гк Гсй 33 1 Ь:)акв 33 ЦБТИ Комитета по делам ивобрс)с)333 й и огкр)1 т 33 и 33 р) (.огте Министров (.(,(.Р Москва, Центр. М. Черкасский пер, д. 2/6. 1 ипограф(3 я 1(Ь 11 М(кква 11(тровка, 3 3.
