Устройство для полимеризации зубных микропротезов

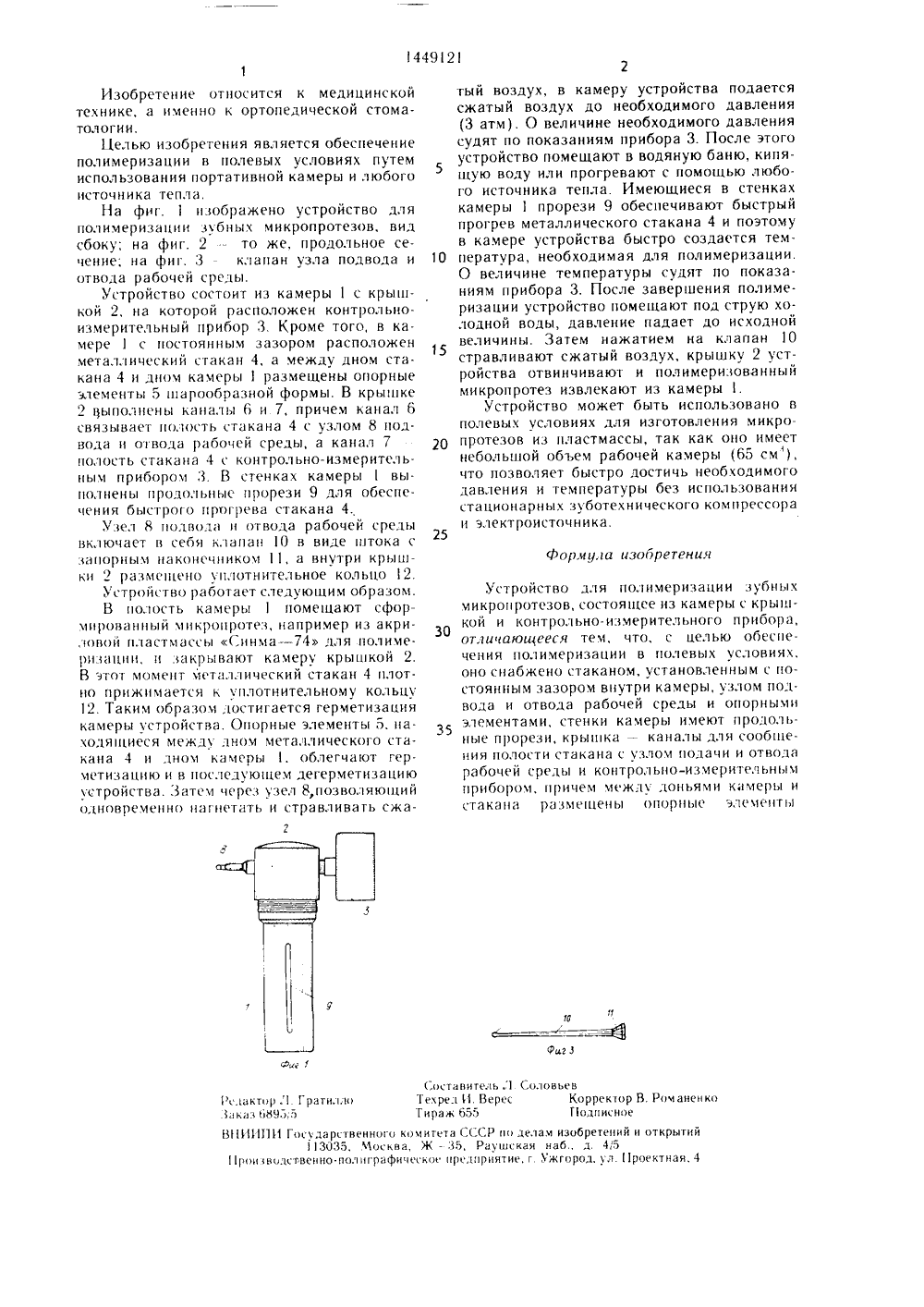

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 144912 А 1 61 С 5/10 0 НИЕ И ТЕН ИЗА. ОЙСТВО Д.гЯ ПОЛИМ НЫХ МИКРОПРОТЕЗОВ етение относится к меди ля проведения полимери ловиях устройство состои рышкой 2 и металлическ крышке 2 выполнены кан ния полости стакана 4 с твода рабочей жидкости, ьно-измерительным приб 3 енныи мс,(и)ин(я сообше двода и о контрол и ериалонедение73 -74. СУДАРСТВЕННЫЙ НОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Смоленский государский институт(54) УСТР ЦИИ ЗУБ (57) Иобр те.(нике. Д погевых ус меры 1 с к каном 4. В по цинской ации виз ка им сталы 6,7 злом 8также ром 3.144921 Фор.иуда изобретения Фиг г Составитель,1 Соловьев 1 едакторГратил.н Текред И Верее Корректор В. Романенко заказ 68%Л Тираж 655 Подписное В 11 ИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4,5 Прои водственно.полпграфияескос предприятие, г, Ужгород, 1 л. Проектная, 4Изобретение относится к медицинской технике, а именно к ортопедической стоматологии,Целью изобретения является обеспечение полимеризации в полевых условиях путем использования портативной камеры и любого источника тепла.На фиг. 1 изображено устройство для полимеризации зубных микропротезов, вид сбоку; на фиг. 2 - то же, продольное сечение; на фиг. 3 - клапан узла подвода и отвода рабочей среды.Устройство состоит из камеры 1 с крышкой 2, на которой расположен контрольноизмерительный прибор 3. Кроме того, в камере 1 с постоянным зазором расположен металлический стакан 4, а между дном ста. кана 4 и дном камеры 1 размещены опорные элементы 5 шарообразной формы. В крышке 2 г)ыполнены каналы 6 и 7, причем канал 6 связывает полость стакана 4 с узлом 8 под. вода и отвода рабочей среды, а канал 7 полость стакана 4 с контрольно-измеритель. цым прибором 3. В стенках камерывыполнены продольные прорези 9 для обеспечения быстрого прогрева стакана 4.Узел 8 подвода ц отвода рабочей среды включает в себя клапан 10 в виде штока с запорным наконечником 11, а внутри крышки 2 размегцецо уплотнительное кольцо 12.Устройство работает следующим образом, В полость камеры 1 помещают сформированный микропротез, например из акриловой пластмассы (:инма - 74 для полиме. рцзациц, ц закрывают камеру крышкой 2. В этот момент металлический стакан 4 плотно прижимается к уллотнительному кольцу 12. Таким образом достигается герметизация камеры устройства. Опорные элементы 5, находящиеся между дном металлического стакана 4 и дном камеры 1, облегчают герметизацию и в последующем дегерметизацию устройства. Затем через узел 8,позволяющий одновременно нагнетать и стравливать сжатый воздух, в камеру устройства подается сжатый воздух до необходимого давления (3 атм ). О величине необходимого давления судят по показаниям прибора 3. После этого устройство помещают в водяную баню, кипящую воду или прогревают с помощью любого источника тепла. Имеющиеся в стенках камеры 1 прорези 9 обеспечивают быстрый прогрев металлического стакана 4 и поэтому в камере устройства быстро создается тем О пература, необходимая для полимеризации.О величине температуры судят ло показаниям прибора 3. После завершения полимеризации устройство помешают под струю холодной воды, давление падает до исходной величины. Затем нажатием на клапан 1 О стравливают сжатый воздух, крышку 2 устройства отвинчивают и полимеризованный микропротез извлекают из камеры 1.Устройство может быть использовано вполевых условиях для изготовления микро протезов из пластмассы, так как оно имеетнебольшой объем рабочей камеры (65 см), что позволяет быстро достичь необходимого давления и температуры без использования стационарных зуботехнического компрессора и электроисточника.25 Устройство для полимеризации зубных микропротезов, состоящее из камеры с крышкой и контрольно-измерительного прибора, отличающеегя тем, что, с целью обеспечения полимеризации в полевых условиях, оно снабжено стаканом, установленным с постоянным зазором внутри камеры, узлом под. вода и отвода рабочей среды и опорными элементами, стенки камеры имеют продольные прорези, крышка - каналы для сообщения полости стакана с узлом подачи и отвода рабочей среды и контрольно-измерительным прибором, причем между доньями камеры ц стакана разме 1 цены опорные элементы
