Способ автоматического регулирования процесса обжига серосодержащего материала в печи кипящего слоя
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

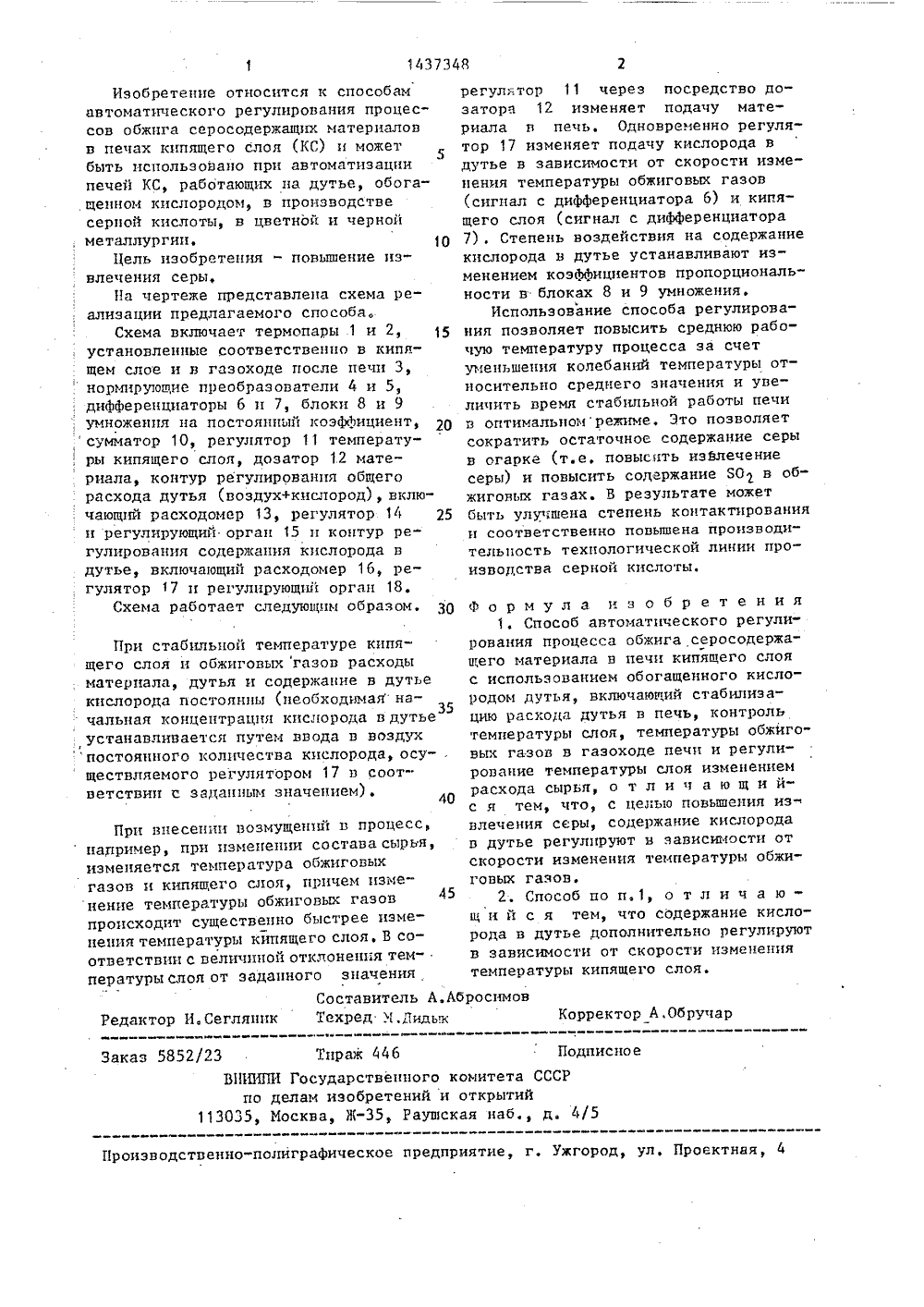

1437348 росимов Корректор А.Обручар Заказ 5852/23 Тираж 446 Подписцо е В 11 ИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Производственно-полиграФическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к способамавтоматического регулирования процессов обжига серосодержащцх материаловв печах кипящего слоя (КС) ц можетбыть использовано прц автоматизациипечей КС, работающих ца дутье, обога, щенном кислородом, в производствесерной кислоты, в цветной и черной, металлургии, 1 ОЦель изобретения - повьппение извлечения серы,На чертеже представлена схема реализации предлагаемого способа.Схема включает термопары 1 и 2,установленные соответственно в кипящем слое и в газоходе после печи 3,нормирующие преобразователи 4 и 5,диФФерецциаторы б ц 7, блоки 8 и 9умножения ца постоянный козФФициент, 20сумматор 10, регулятор 11 температу, ры кипящего слоя, дозатор 12 материала, контур регулирования общегорасхода дутья (воздух+кислород), вклю"чающцй расходомер 13, регулятор 14 25ц регулирующий орган 15 ц контур регулирования содержания кислорода вдутье, включающий расходомер 16, регулятор 7 ц регулирующий орган 18.Схема работает следующим образом, ЗО При стабильной температуре кипящего слоя и обжиговых газов расходы материала, дутья и содержание в дутье кислорода постоянны (необходимая" начальная концентрация кислорода в дутье35 устанавливается путем ввода в воздух постоянного количества кислорода, осу-, ществляемого регулятором 17 в соответствии с заданным значением). Прц внесении возмущений и процесс,цадример, при изменении состава сырья, изменяется температура обжиговых газов ц кипящего слоя, причем изменение температуры обжиговых газов45 происходит существенно быстрее цэмецеция температуры кипящего слоя. В соогветствци с величиной отклонения температуры слоя от заданного значенияСоставитель А.АбРедактор И.Сегляцик Техред .,яндык регулятор 11 через посредство дозатора 12 изменяет подачу материала и печь. Одновременно регулятор 17 изменяет подачу кислорода вдутье в зависимости от скорости изменения температуры обжиговых газов(сигнал с диФФеренциатора 6) и кигящего слоя (сигнал с дифференциатора7) . Степень воздействия на содержаниекислорода в дутье устанавливают изменением козФФициентов пропорциональности в блоках 8 и 9 умножения,Использование способа регулирования позволяет повысить среднюю рабочую температуру процесса за счетуменьшения колебаний температуры относительно среднего значения и увеличить время стабильной работы печив оптимальномрежиме, Это позволяетсократить остаточное содержание серыв огарке (т.е, повысить извлечениесеры) и повысить содержание БО ъ в обжиговых газах. 3 результате можетбыть улучшена степень контактированияи соответственно повышена производительность технологической линии производства серной кислоты,Формула изобретения1. Способ автоматического регулирования процесса обжига серосодержащего материала в печи кипящего слояс использованием обогащенного кислородом дутья, включающий стабилизацию расхода дутья в печь, контрольтемпературы слоя, температуры обжиговых газов в газоходе печи и регулирование температуры слоя изменениемрасхода сырья, о т л и ч а ю щ и йс я тем, что, с целью повьппеция извлечения серы, содержание кислородав дутье регулируют в зависимости отскорости изменения температуры обжиговых газов,2. Способ по п.1, о т л и ч а ющ и й с я тем, что содержание кислорода в дутье дополнительно регулируютв зависимости от скорости изменениятемпературы кипящего слоя,
СмотретьЗаявка
4198566, 23.02.1987
ВСЕСОЮЗНЫЙ ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ КОМПЛЕКСНОЙ АВТОМАТИЗАЦИИ
БЕРНШТЕЙН ИЗРАИЛЬ МИХАЙЛОВИЧ, КОТОВ ВАЛЕРИЙ АРОНОВИЧ, ШИШКИНА РОЗА СЕМЕНОВНА, МИЩЕНКО ЮРИЙ ИВАНОВИЧ, РОДИОНОВСКИЙ СЕРГЕЙ СТАНИСЛАВОВИЧ, ПАЛЫГА НИКОЛАЙ ГРИГОРЬЕВИЧ, ЧУРАНОВ АЛЕКСАНДР ИВАНОВИЧ
МПК / Метки
МПК: C01B 17/06, F27B 15/18
Метки: кипящего, обжига, печи, процесса, серосодержащего, слоя
Опубликовано: 15.11.1988
Код ссылки
<a href="https://patents.su/2-1437348-sposob-avtomaticheskogo-regulirovaniya-processa-obzhiga-serosoderzhashhego-materiala-v-pechi-kipyashhego-sloya.html" target="_blank" rel="follow" title="База патентов СССР">Способ автоматического регулирования процесса обжига серосодержащего материала в печи кипящего слоя</a>
