Виброизолированный фундамент

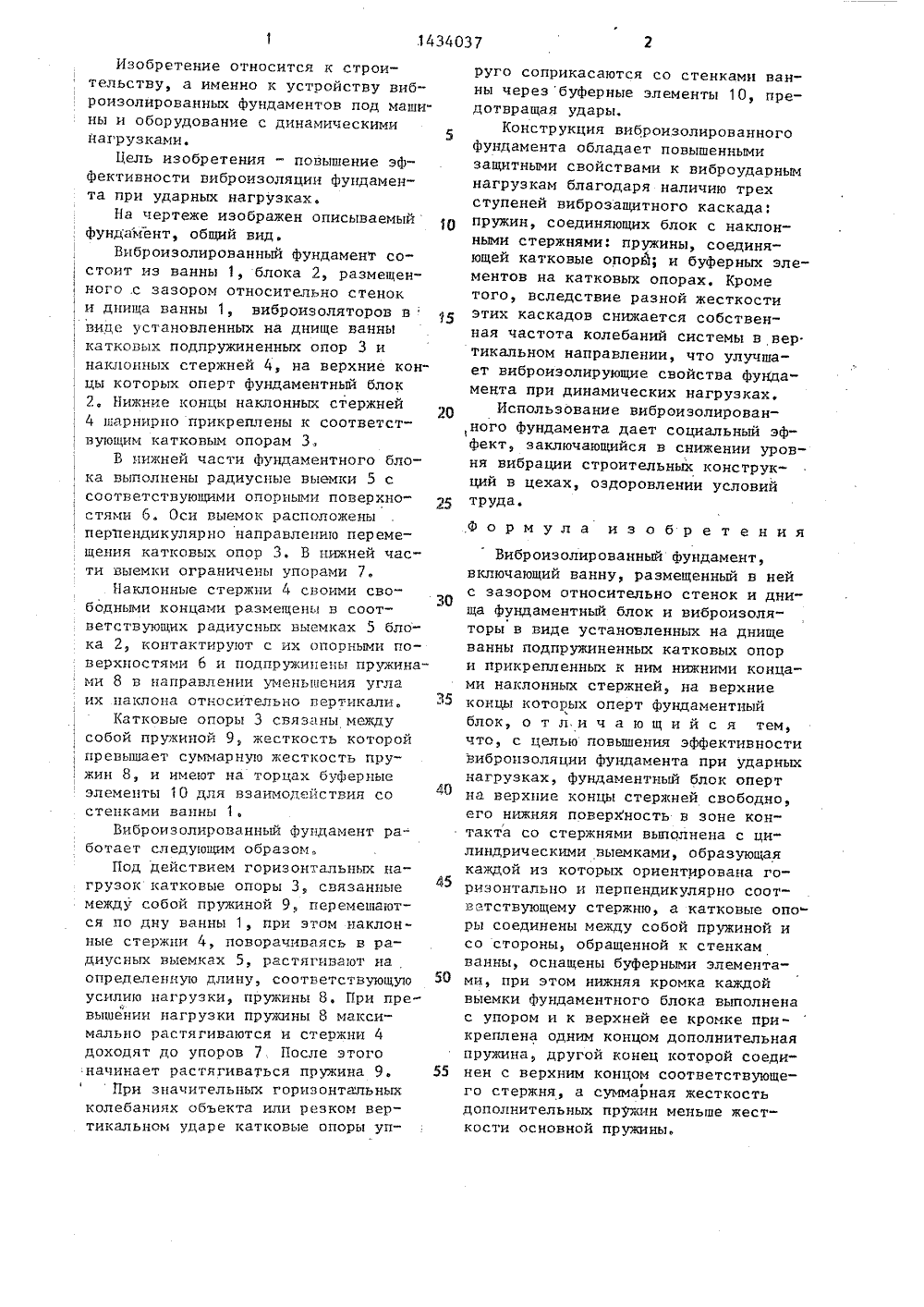

(51) 4 Е 02 П 27/4 ТО ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ МУ СВИДЕТЕЛЬСТВУ(46) 30.10.88, Бюл. Мф 40 (71) Всесоюзный научно-исследовательский институт полиграфического машиностроения(72) О.С.Кочетов, А.Б.Новиков, Е.С.Новикова и Т.Д.Ходакова (53) 624.15911:621.8-217(088.8) (56)Авторское свидетельство СССР В 480804, кл. Е 02 0 27/44, 1972.Авторское свидетельство СССР У .968189, кл. Е 02 0 27/44, 1980, ,(54) ВИБРОИЗОЛИРОВАННЫЙ ФУНДАМЕНТ (57) Изобретение относится к выполнению виброизолированных фундаментов и позволяет повысить эффективность виброизоляции фундамента при ударных нагрузках, Виброизолированный фундамент включает ванну 1, размещенный в ней с зазором относительно стенок и днища фундаментный блок 2 и виброизоляторы, каждый из которых включает подпружиненную катковую опору 3, расположенную наднище ванны, и шарнирно смонтированный на ней наклонный стержень 4. В днище фундаментного блока выполнены радиусные выемки 5 с опорными поверхно" стями 6, образующие которых перпен" дикулярны направлению перемещения катковых опор, Выемки ограничены в нижней части упорами 7, Каждый наклонный стержень своим свободным концом размешен в соответствующей радиусной выемке блока, контактирует с ее опорной поверхностью и подпру" кинен"в направлении уменьшения угла его наклона относительно вертикали. При этом катковые опоры связаны между собой пружиной, жесткость которой превышает суммарную жесткость пружин 8 наклонных стержней, и име ют на торцах буферные элементы 10 для взаимодействия блока 2 со стенками ванны. 1 ил.1 еайИзобретение относится к строительству, а именно к устройству виброизолированных фундаментов под маши. ны и оборудование с динамическими нагрузками.Цель изобретения - повышение эфФективности виброизоляции Фундамента при ударных нагрузках.На чертеже изображен описываемый 10 фундамент, общий вид.Виброизолированный Фундамент состоит из ванны 1, блока 2, размещен ного .с зазором относительно стенок и днища ванны 1, виброизоляторов в вице установленных на днище ванныкатковых подпружиненных опор 3 и наклонных стержней 4, на верхние концы которых оперт фундаментный блок 2, Нижние концы наклонных стержней 4 шарнирно прикреплены к соответствующим катковым опорам 3.В нижней части фундаментного блока выполнены радиусные выемки 5 с соответствующими опорными поверхностями 6. Оси выемок расположеныперпендикулярно направлению перемещения катковых опор 3. В нижней части выемки ограничены упорами 7.Наклонные стержни 4 своими свободными концами размещены в соответствующих радиусных выемках 5 блока 2, контактируют с их опорными поверхностями 6 и подпружинены пружинами 8 в направлении уменьшения угла их наклона относительно вертикали.Катковые опоры 3 связаны между собой пружиной 9,. жесткость которой превышает суммарную жесткость пру: жин 8, и имеют на торцах буферные элементы 10 для взаимодействия со стенками ванны 1.Виброизолированный фундамент работает следующим образом.Под действием горизонтальных нагрузок катковые опоры 3, связанныемежду собой пружиной 9, перемешаются по дну ванны 1, при этом наклонные стержни 4, поворачиваясь в радиусных выемках 5, растягивают наопределенную длину, соответствующую БОусилию нагрузки, пружины 8. При превышении нагрузки пружины 8 максимально растягиваются и стержни 4доходят до упоров 7 После этого начинает растягиваться пружина 9. 55При значительных горизонтальныхколебаниях объекта или резком вертикальном ударе катковые опоры упруго соприкасаются со стенками ванны черезбуферные элементы 10, предотвращая удары,Конструкция виброизолированногоФундамента обладает повышеннымизащитными свойствами к виброударнымнагрузкам благодаря наличию трехступеней виброзащитного каскада:пружин, соединяющих блок с наклонными стержнями: пружины, соединяющей катковые одорй; и буферных элементов на катковых опорах. Крометого, вследствие разной жесткостиэтих каскадов снижается собственная частота колебаний системы в вертикальном направлении, что улучшает виброизолирующие свойства фундамента при динамических нагрузках,Использование виброизолирован,ного Фундамента дает социальный эфФект, заключающийся в снижении уровня вибрации строительных конструкций в цехах, оздоровлении условийтруда.Ф о р м у л а изобретения Виброизолированный фундамент, включающий ванну, размещенный в ней с зазором относительно стенок и дни" ща фундаментный блок и виброизоляторы в виде установленных на днище ванны подпружиненных катковых опор и прикрепленных к ним нижними концами наклонных стержней, на верхние концы которых сперт Фундаментный блок, о т л,и ч а ю щ и й с я тем, что, с целью повышения эффективности виброизоляции фундамента при ударных нагрузках, фундаментный блок оперт на верхние концы стержней свободно, его нижняя поверхность в зоне контакта со стержнями выполнена с цилиндрическими выемками, образующая каждой из которых ориентирована горизонтально и перпендикулярно соответствующему стержню, а катковые опоры соединены между собой пружиной и со стороны, обращенной к сенкам ванны, оснащены буферными элементами, при этом нижняя кромка каждой выемки Фундаментного блока выполнена с упором и к верхней ее кромке прикреплена одним концом дополнительная пружина, другой конец которой соединен с верхним концом соответствующего стержня, а суммарная жесткость дополнительных пружин меньше жесткости основной пружины.
