Генератор функций уолша
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

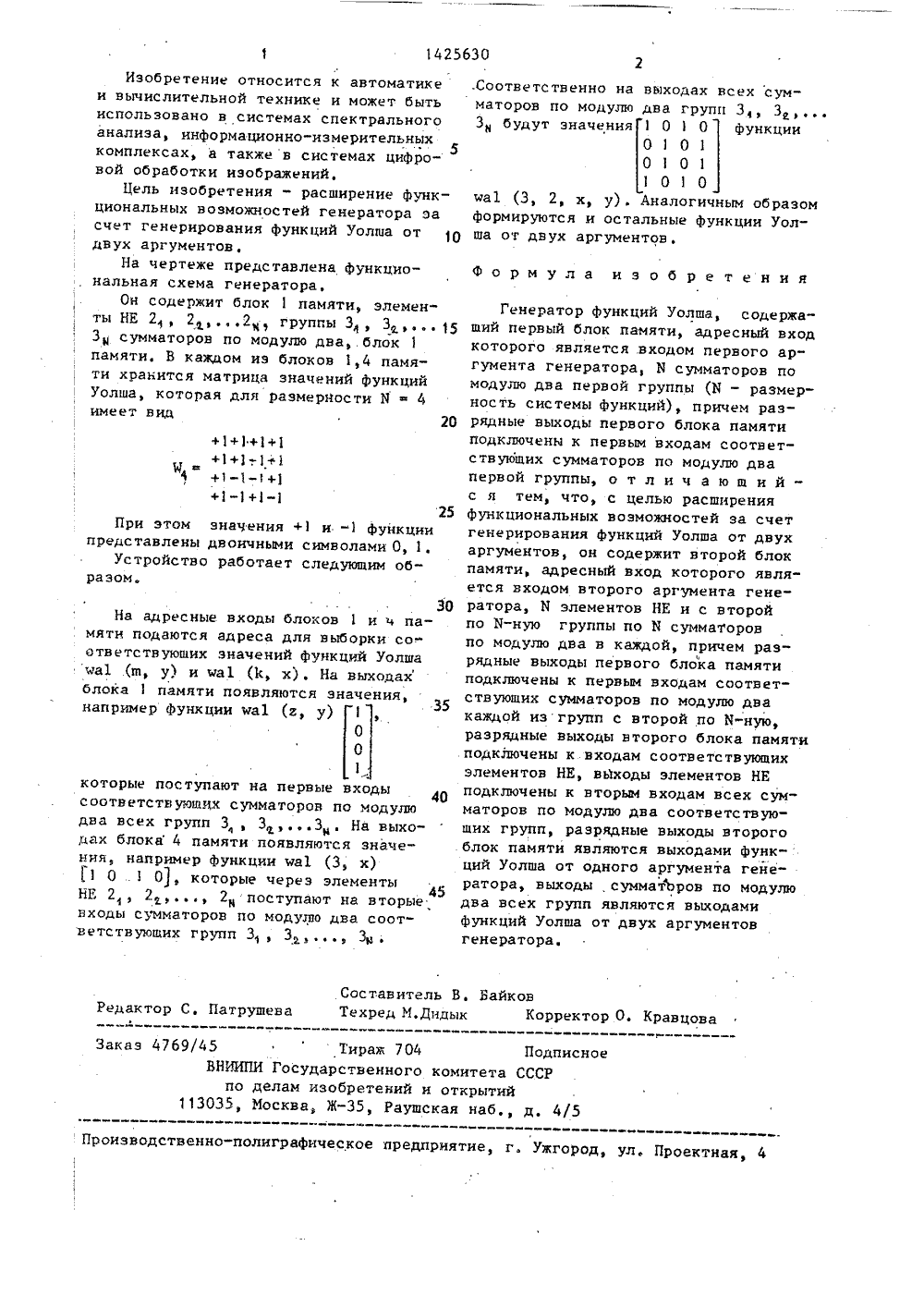

1425630 выходах всех сумдва групп 3 3 Соответственно на маторов по модулю Зк будут значения 10 О О 01 01 01 1010 Аналоги функции+1-1+-1 Составитель В. БайкТехред М,Дидык Редактор С. Патрушев орректор О. Кравцов Заказ 4769/4 5Тираж 704ВНИИПИ Государственного комитетапо делам изобретений и открытий 13035, Москва, Ж, Раушская наб,писное 4/5 оизводственно-полиграфическое предприятие, г. Ужгород ул, Проектная,Изобретение относится к автоматике и вычислительной технике и может быть использовано в системах спектрального анализа, информационно-измерительных комплексах, а также в системах цифровой обработки иэображений.Цель изобретения " расширение функциональных возможностей генератора за счет генерирования функций Уолша от двух аргументов .На чертеже представлена функцио" нальная схема генератора.Он содержит блок 1 памяти, элементы НЕ 2, 2 ,2 группы З, З, 5 Зд сумматоров по модулю два,.блок памяти. В каждом иэ блоков 1,4 памяти хранится матрица значений Функций Уолша, которая для размерности И4 имеет вид 20 25При этом значения + и -1 Функции представлены двоичными символами О, 1.Устройство работает следуюшим образом. 30На адресные входы блоков 1 и ч памяти подаются адреса для выборки со" ответствуюших значений функций Уолща ыа 1 (ш, у) и ыа 1 (1 с, х). На выходах блока 1 памяти появляются значения, например функции юа 1 (з, у) 0 0 1 которые поступают на первые входы 40 соответствующнх сумматоров по модулю два всех групп 3, 33 На выходах блока 4 памяти появляютс я значения, например Функции юа 1 (3, х) 11 0 . 1 0, которые через элементы НЕ 2, 2 2 я поступают на вторые входы сумматоров по модулю два соответствующих групп З, 3 Зр . ча 1 (3, 2, х, у), чным образом формируются и остальные функции Уолша от двух аргументов. Формула и з о б р е т е н и я Генератор функций Уолша, содержаший первый блок памяти, адресный входкоторого является входом первого ар"гумента генератора, И сумматоров помодулю два первой группы (Н - размерность системы Функций), причем разрядные выходы первого блока памятиподключены к первым входам соответствующих сумматоров по модулю двапервой группы, о т л и ч а ю ш и йс я тем, что, с целью расширенияфункциональных воэможностей за счетгенерирования функций Уолша от двухаргументов, он содержит второй блокпамяти, адресный вход которого является входом второго аргумента гене"ратора, И элементов НЕ и с второйпо И-ную группы по Ю сумматоровпо модулю два в каждой, причем разЬрядные выходы первого блока памятиподключены к первым входам соответствуюших сумматоров по модулю двакаждой из групп с второй по Иную,разрядные выходы второго блока памятиподключены к входам соответствуюшихэлементов НЕ, вь 1 ходы элементов НЕподключены к вторым входам всех сумматоров по модулю два соответствую"ших групп, разрядные выходы второгоблок памяти являются выходами функций Уолша от одного аргумента гейе"ратора, выходы , сумматоров по модулюдва всех групп являются выходамифункций Уолша от двух аргументовгенератора,
СмотретьЗаявка
4214395, 25.03.1987
ИНСТИТУТ ТЕХНИЧЕСКОЙ КИБЕРНЕТИКИ АН БССР
САДЫХОВ РАУФ ХОСРОВОВИЧ, МАЧНЕВ АЛЕКСАНДР ГРИГОРЬЕВИЧ, ЗОЛОТОЙ СЕРГЕЙ АНАТОЛЬЕВИЧ
МПК / Метки
МПК: G06F 1/02
Метки: генератор, уолша, функций
Опубликовано: 23.09.1988
Код ссылки
