Установка для содержания животных
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

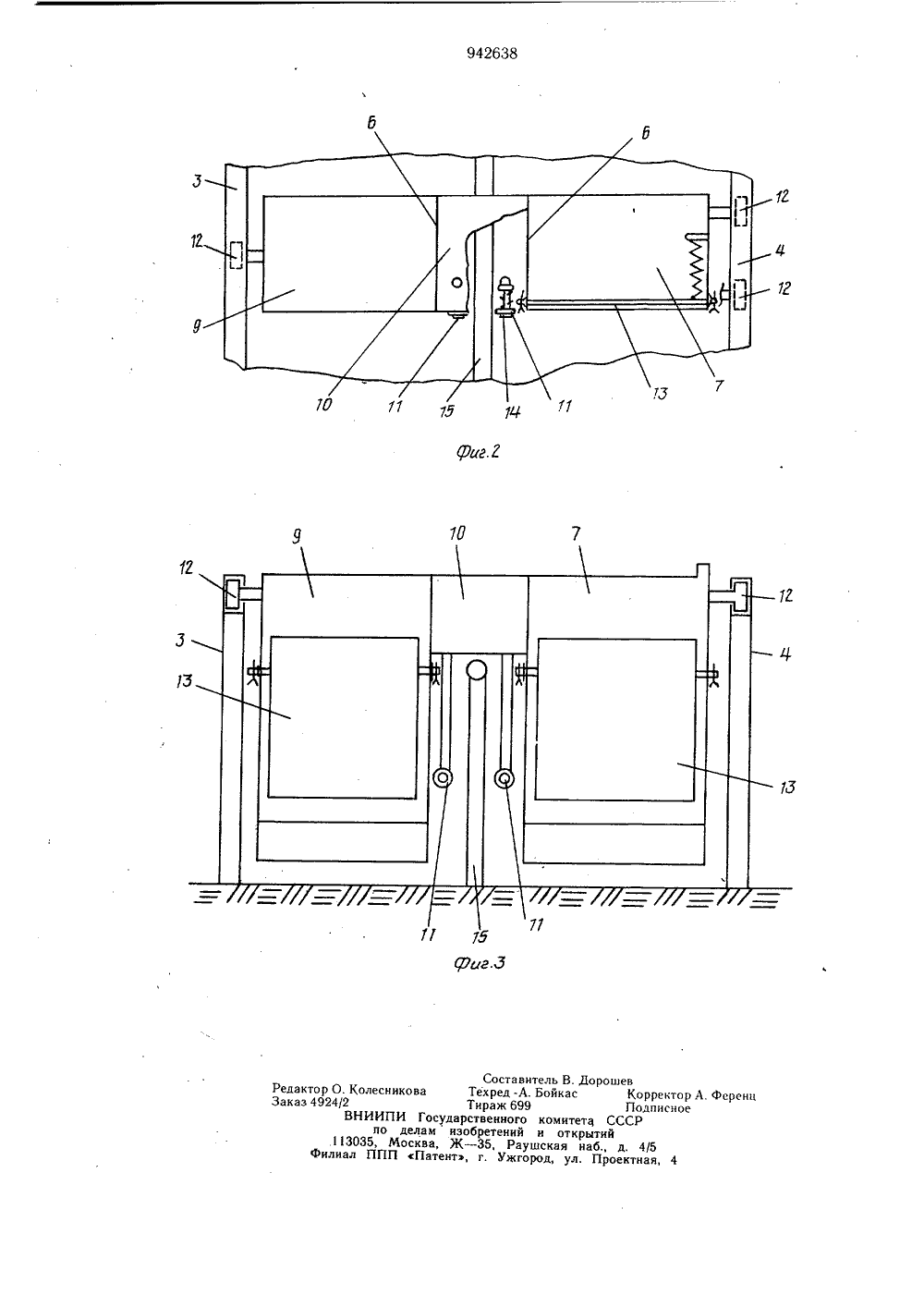

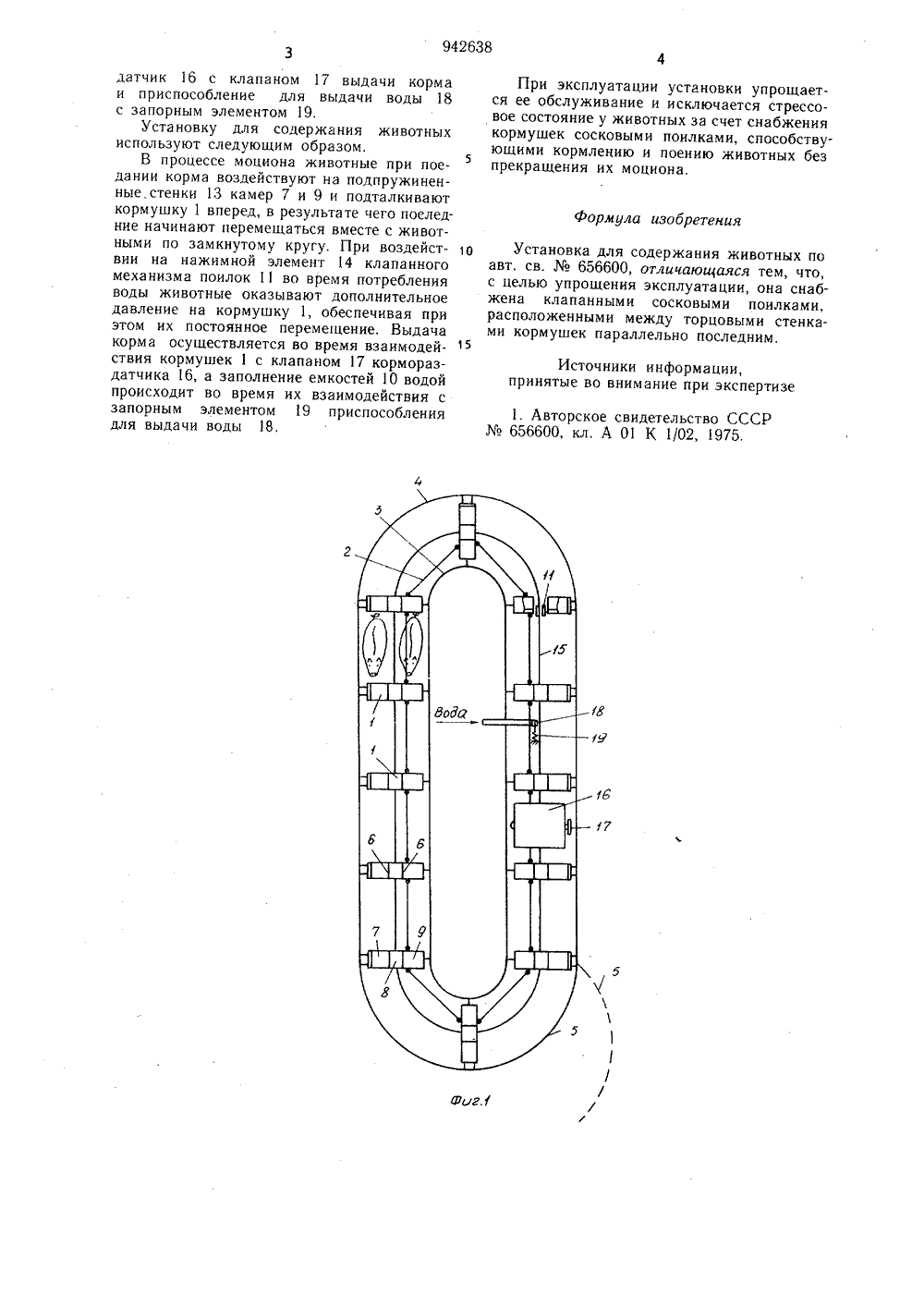

(22) Заявлено 14.02.80 (21) 2882712/30-15с присоединением заявки Юо -лв делам нэобретеннй н юткрмтнй(72) Авторы изобретения Всесоюзный научно-исследовательский институт комплексных проблем машиностроения для животноводства и кормопроизводства(54) УСТАНОВКА ДЛЯ СОДЕРЖАНИЯ ЖИВОТНЫХИзобретение относится к области сельскохозяйственного машиностроения, в частности к установкам для содержания животных.По основному авт. св. Юо 656600, известна установка для содержания животных, включающая расположенные по замкнутому контуру подвижные кормушки, в передней стенке которых выполнено кормовое отверстие, перекрываемое подпружиненной заслонкой.Недостаток известной установки заключается в том, что при поении животных, последние во время моциона останавливаются и наталкиваются на кормушки, что приводит к появлению у них стресса и снижению продукти вности.Цель изобретения - упрощение эксплуатации установки.Указанная цель достигается тем, что установка снабжена клапанными сосковыми поилками, расположенными между торцовыми стенками кормушек параллельно пос. ледним.На фиг. 1 изображена установка для содержания животных, общий вид; на фиг. 2 -кормушка с поилками, вид в плане; на фиг.3- тое, вид спереди.Установка для содержания животных состоит из кормушек 1, связанных друг с другом посредством тяг 2 и установленных с 5 возможностью перемещения по замкнутомупути, ограниченному внутренним 3 и внешним 4 ограждениями, причем ограждение 4 имеет ворота 5 для впуска и выпуска животных. Каждая кормушка 1 разделена перегородками 6 на камеры 7 - 9. В камере 8 размещена емкость для воды 1 О, соединенная с клапанными сосковыми поилками 11, закрепленными на кормушке 1 параллельно ее торцовым стенкам, а камеры 7 и 9 имеют ролики 12, контактирующие с внутренним и 5 внешним ограждением 4. Стенки 13 камер7 и 9 подпружинены и расположены в одной плоскости с нажимным элементом 14 клапанного механизма поилок 11. Кормушка 1 может иметь навозо-уборочный скребок и в поперечном сечении - П-образную форму.Между камерами 7 и 9 может быть уста.новлена кольцевая перегородка 15 для отделения животных друг от друга. На пути движения кормушекзакреплены кормораз 942638датчик 16 с клапаном 17 выдачи корма и приспособление для выдачи воды 18 с запорным элементом 19.Уста новку для содержания животных используют следующим образом.В процессе моциона животные при поедании корма воздействуют на подпружиненные,стенки 13 камер 7 и 9 и подталкивают кормушку 1 вперед, в результате чего последние начинают перемещаться вместе с животными по замкнутому кругу. При воздейст п вин на нажимной элемент 14 клапанного механизма поилок 11 во время потребления воды животные оказывают дополнительное давление на кормушку 1, обеспечивая при этом их постоянное перемещение. Выдача корма осуществляется во время взаимодействия кормушек 1 с клапаном 17 кормораздатчика 16, а заполнение емкостей 10 водой происходит во время их взаимодействия с запорным элементом 19 приспособления для выдачи воды 18,При эксплуатации установки упрощается ее обслуживание и исключается стрессовое состояние у животных за счет снабжения кормушек сосковыми поилками, способствующими кормлению и поению животных без прекрацения их моциона.Формула изобретенияУстановка для содержания животных по авт. св.656600, отличающаяся тем, что, с целью упрощения эксплуатации, она снабжена клапанными сосковыми поилками, расположенными между торцовыми стенками кормушек параллельно последним,Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР656600, кл. А 01 К 1/02, 1975,942638 и 7 ВНИИПИ Госуд по делам13035 Москва илиал ППП Патен
СмотретьЗаявка
2882712, 14.02.1980
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ КОМПЛЕКСНЫХ ПРОБЛЕМ МАШИНОСТРОЕНИЯ ДЛЯ ЖИВОТНОВОДСТВА И КОРМОПРОИЗВОДСТВА
ДОРОШЕВ ВЛАДИМИР НИКОЛАЕВИЧ, КРАСИК МИХАИЛ ЯКОВЛЕВИЧ, КУЗНЕЦОВ АЛЕКСАНДР ГЕОРГИЕВИЧ
МПК / Метки
МПК: A01K 1/02
Метки: животных, содержания
Опубликовано: 15.07.1982
