Клетка для содержания животных

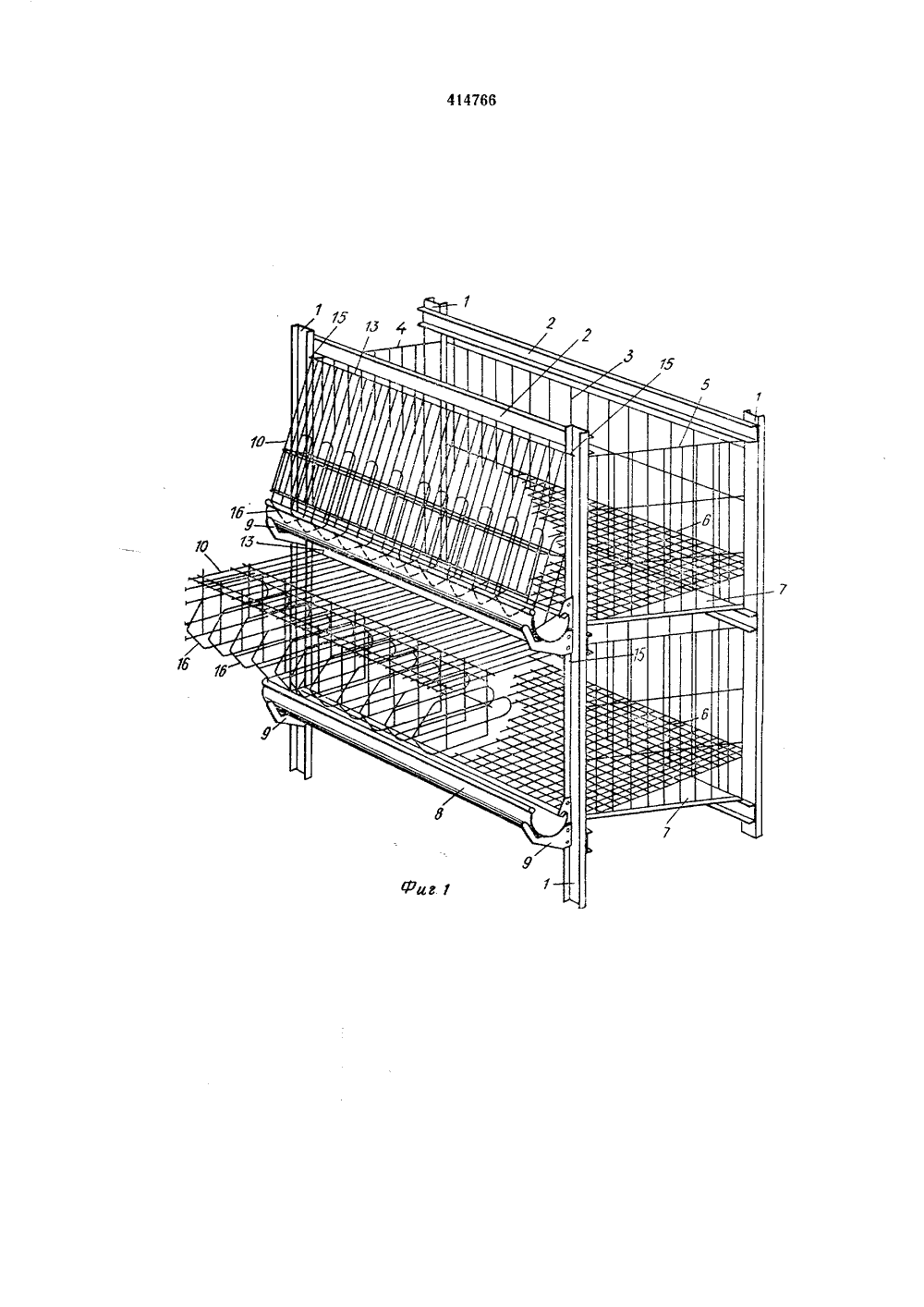

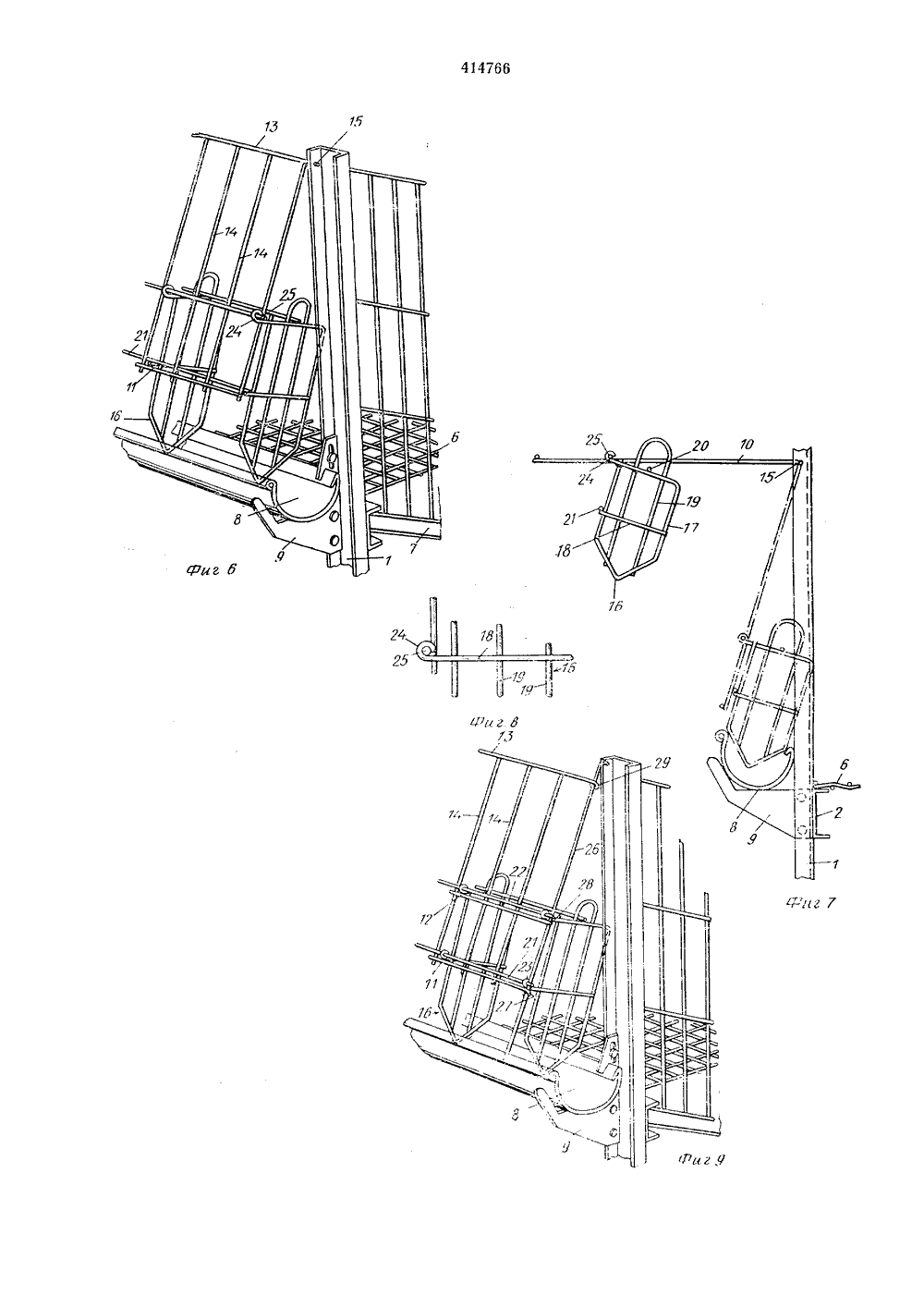

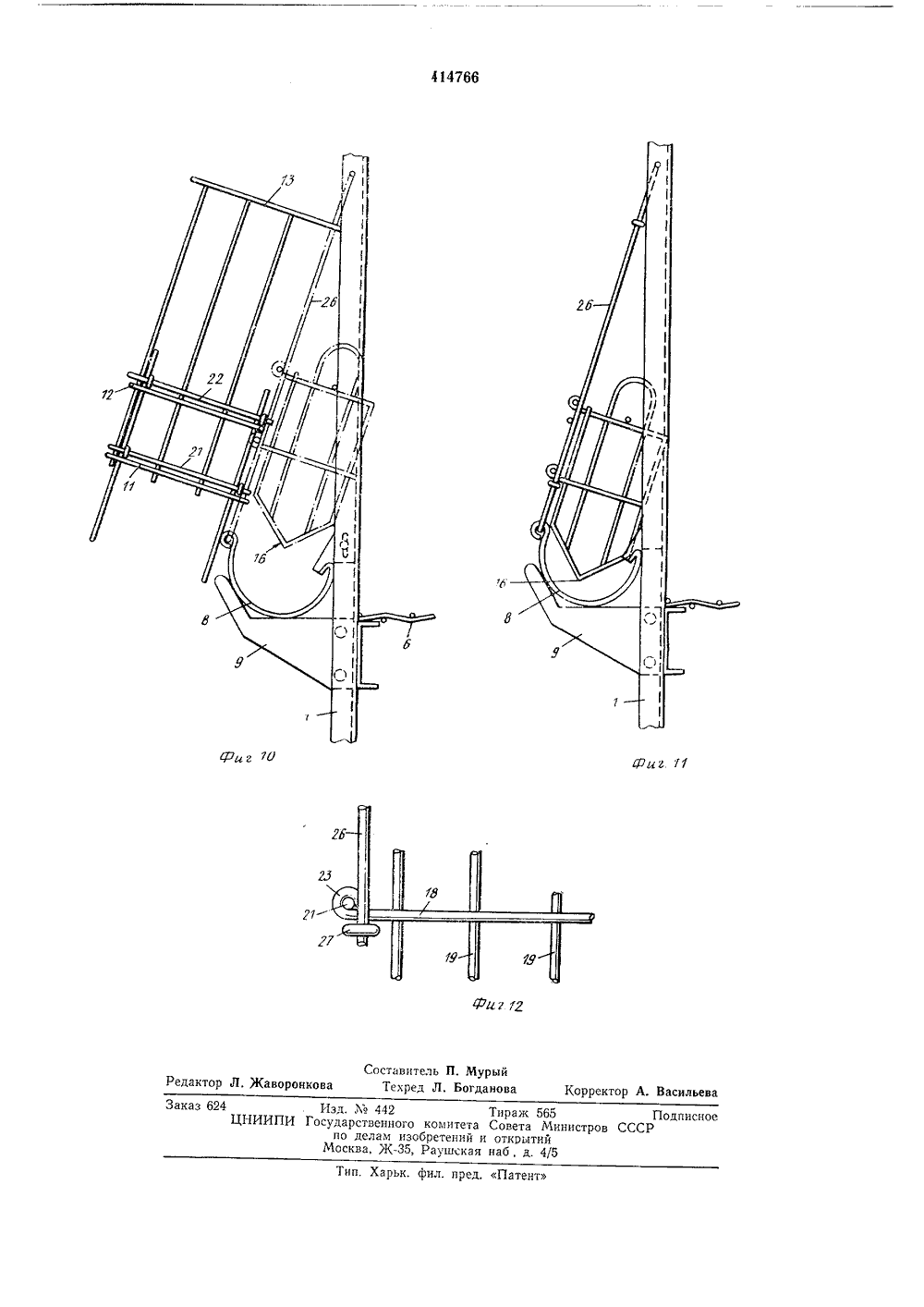

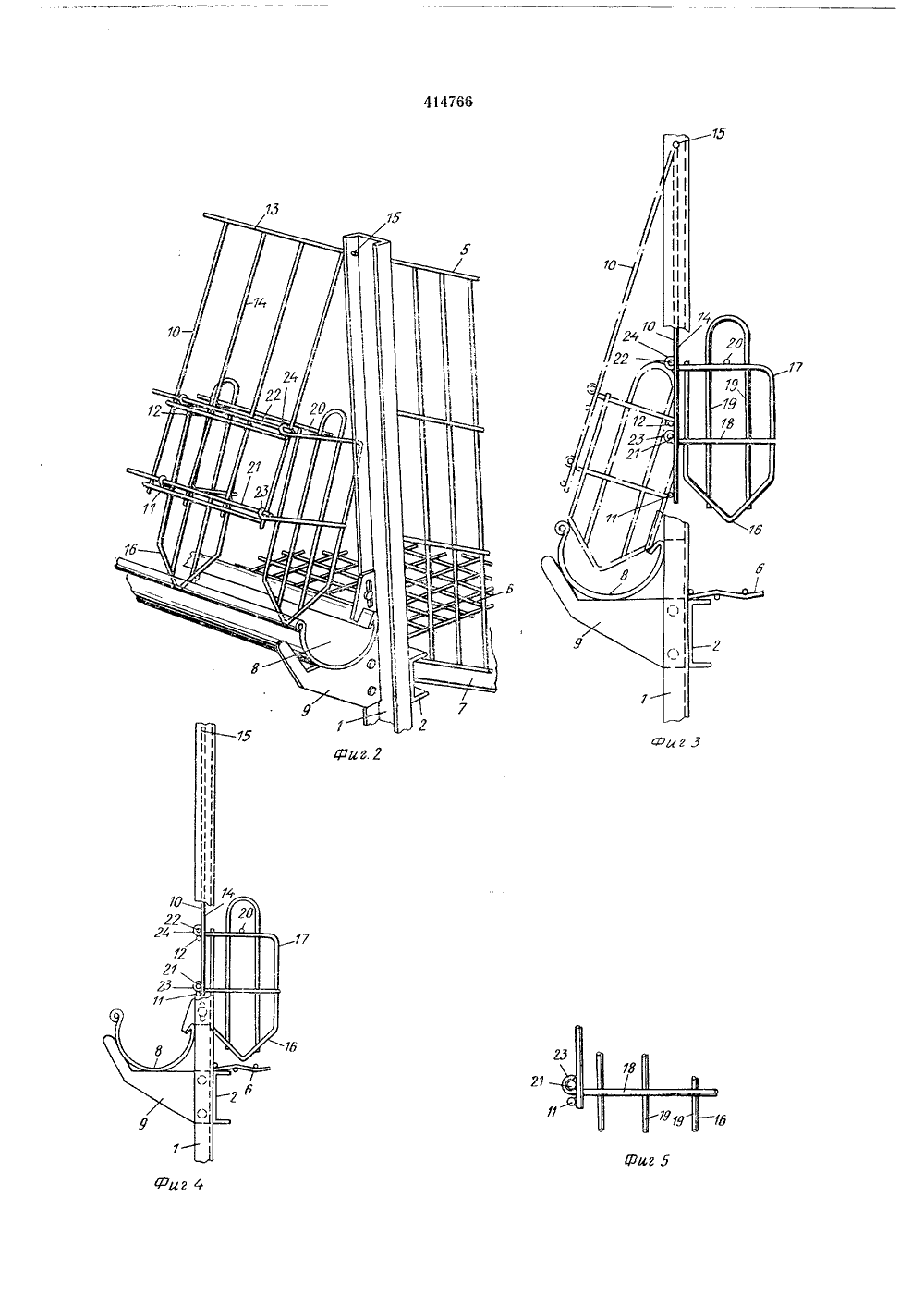

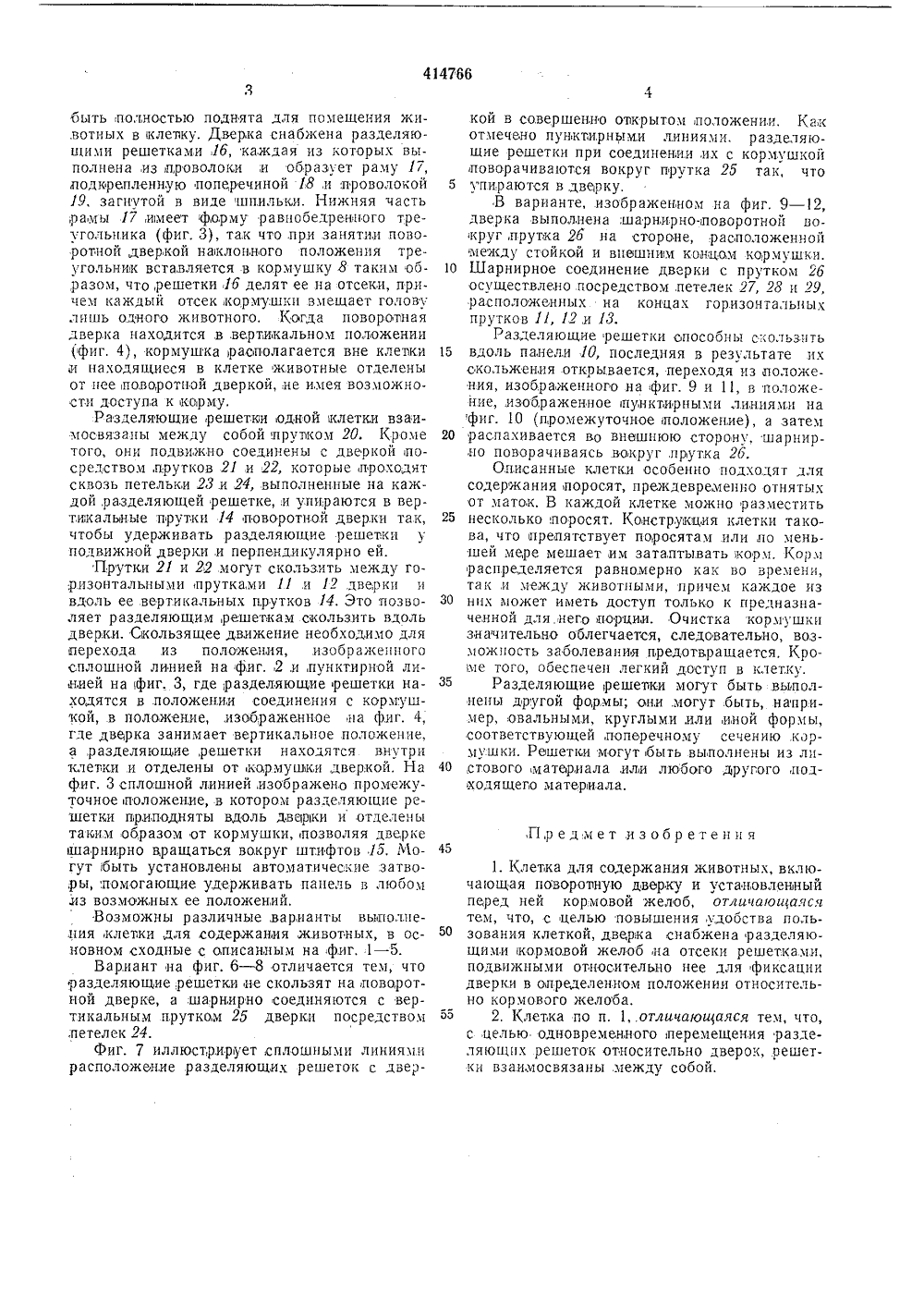

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ Союз Советских Социалистицеских Республик(61) Зависимый от патента -(33) (Франция) Государственный комитетСовета Министров СССРоо делам изобретенийн открытий Опубликовано 05,02.74, Бюллетень М 5Дата опубликования описания 19,08.74(72) Авторы изобр етеня я Иностранцы Франс Брюгеман и фернанд Шмидт(71) Заявитель Иностранная фирма сН, В, Бекаерт С. А.(54) КЛЕТКА ДЛЯ СОДЕРЖАНИЯ ЖИВОТНЫХ Изобретение относится к устройствам для содержания животных, .в частности к,клеткам или клеточным батареям.Известны клетки подобного назначения, в которых имеется поворотная дверка,и установленный перед ней кормовой желоб.Цель, изобретения - повышение удобства пользования клеткой.В предлагаемой клетке для содержания животных дверка снабжена разделяющими .кормовой желоб на отсеки, решетками, подвижными относительно нее для фиксации дверки в определенном положении относительно кормового желооа. С целью одновременного перемещения разделяющих решеток относительно дверокрешетки взаимосвязаны между собой.На фланг. 1,изображена клеточная батарея для содержания животных с двумя установленными одна,над другой клетками, вид,в аксонометрии; на фиг. 2 - ловоротная дверка и кормовой желоб;,на фиг. 3 и 4 - поворотная дверка,и разделяющие решетки, вид сбоку, различные положения; на фиг. 5 - узел крепления разделяющей, решетки на поворотной дверке одной из клеток фиг. 1; на фиг.6 - новоротная дверка .и кормовой желоб клетки, вид в аксонометрии, вариант;,на фиг.7 - то же, вид сбоку;,на фиг. 8 - узел крепления разделяющей решетки,на ловоротной дверке клетки фиг, 6; на фиг, 9 - ,поворотная дверка и кормовой желоб клетки, вид в аксонометрии, второй вариант; на фиг. 10,и 11 - вид сбоку на часть клетки, изображенной на б фиг. 9; на фиг. 12 - узел крепления разделяющей решетки на поворотной дверке, клетки фиг. 9.Клеточная батарея для содержания животных (фиг. 1 - 5) включает две установленные 10 одна над другой клетки, выполненные в видеодного блока из профильного металла, образующего стойки 1 и поперечные рамы 2,.и панелей из сварной металлической проволоки, образующих заднле стенки д, боковые стенки 15 4 и 5 и,пол 6 клетки, причем последний расположен над склоняющейся к внутренней стороне плитой - поддоном 7.С передней стороны, клетки на уровненесколько превышающем уровень пола, установ лена желобообразная кормулка (кормовойжелоб) 8, прикрепленная монтажными креплениями 9 к передним стойкам и простирающаяся обычно по всей длзтне клетки. С этой кормушкой, взаимодействует подвижная па нель 10, выполненная,из горизонтальных дерут ков 11, 12 и 13 и перпендикулярных прутков 14, способная вр ащаться вокруг оси своего верхнего прутка И, шарнирно укрепленного при помощи штифтов 1 б на стойках. Панель ос 10 ооразует дверку каждой клетки и может50 55 быть полностью поднята для помещения жи.вотных в клепку. Дверка снабжена разделяюними решетками 16, каждая из которых выполнена,из проволоки,и образует раму 17, додкрепленную поперечиной И,и проволокой 19, загнутой в виде шпильки. Нижняя часть ,рамы 17 имеет форму равнобедренного треугольника (фиг. 3), так что,при занятии поворотной дверкой наклонного положения треугольник вставляется в кормушку 8 таким об,разом, что,решетки 16 делят ее на отсеки, причем каждый отсе кормушки мешает голову лишь одного животного. Когда поворотная дверка находится в,вертикальном положении (фиг. 4), кормушка располагается вне клетки и находящиеся в клетке животные отделены от нее поворотной дверкой, не и,мея возможности доступа к корму,Разделяющие решетии одной клетки взаимосвязаны между собой прутком 20, Кроме того, они подвижно соединены с дверкой посредством, прутков 21 и 22, которые проходят сквозь петельки 23 и 24, выполненные на каждой,разделяющей решеткеи упираются в вертикальные прутки 14 поворотной дверки так, чтобы удерживать разделяющие решетки у подвижной дверки,и перпендикулярно ей.Прутки 21 и 22 могут скользить между горизонтальными прутками 11 и 12 дверки и вдоль ее вертикальных прутков 14. Это позволяет разделяющим решеткам скользить вдоль дверки. Скользящее движение необходимо для перехода из положения, изображенного сплошной линией на фиг.,2.и,пунктирной линией на фиг. 3, где разделяющие решетки находятся в положении соединения с кормушкой, в полажениеизображенное на фиг. 4, где дверка занимает вертикальное положение, а,разделяющие, решетки находятся внутри клетки и отделены от кормушки дверкой. На фиг. 3 сплошной линией, изображено промежуточное положение, в котором разделяющие решетки приподняты вдоль дверки и отделены таким образом от кормушки, позволяя дверке шарнирно вращаться вокруг штифтов,15, Могут быть установлены автоматические затво;ры, помогающие удерживать панель в любом из возможных ее положений.Возможны различные, варианты выполнепия,клетки для содержания животных, в основном сходные с описанным на,фиг. 1 - 5.Вариант на фиг. 6 - 8 отличается тем, что разделяющие,решетки не скользят на поворотной дверке, а шарнирно соединяются с вертикальным прутком 25 дверки посредством ;петелек 24.фиг. 7 иллюстрирует сплошными линиями расположение разделяющих решеток с двер 5 10 15 20 25 30 35 40 кой в совершенно открытом положении. Ка,к отмечено пунктирными линиями, разделяющие решетки при соединении,их с кормушкой поворачиваются вокруг прутка 25 так, что упираются в,дверку,В варианте, изображенном на фиг. 9 - 12, дверка выполнена ,шарнирно-,поворотной вокруг,прутка 26 на стороне, расположенной между стойкой и внешним концом кормушки. Шарнирное соединение дверки с прутком 26 осуществлено посредством, петелек 27, 28 и 29, расположенных на концах горизонтальны.; прутков 1(, 12,и 13.Разделяющие решетки способны скользить вдоль панели 10, последняя в результате нх скольжения открывается, переходя из положения, изображенного на фиг. 9 и 11, в положение, изображенное пунктирными линиями на фиг. 10 (промежуточное положение), а затем распахивается во внешнюю сторону, шарнирно поворачиваясь вокруг,прутка 26.Описанные клетки особенно подходят для содержания поросят, преждевременно отнятых от маток. В каждой клетке можно разместить несколько, поросят, Конструкция клетки такова, что лрепятствует поросятам,или по меньшей мере мешает им затаптывать корм. Корм распределяется равномерно как во времени, так и между животными, причем каждое из них может иметь доступ только к предназначенной для него порции. Очистка кормушки значительно облегчается, следовательно, возможность заболевания предотвращается, Кроме того, обеспечен легкий доступ в клетку.Разделяющие решетки могут оыть выполнены другой формы; они могут быть, например, овальными, круглыми,или иной формы, соответствующей, поперечному сечению кормушки. Решетки могут быть выполнены из листового маториала,или любого другого,подходящего матернала.,Предмет изобретения 1. Клетка для содержания животных, включающая поворотную дверку и установленный перед ней кормовой желоб, отличающаяся тем, что, с целью повышения удобства пользования клеткой, дверка снабжена разделяющими кормовой желоб на отсеки решетками, подвижными относительно нее для фиксации дверки в определенном положении относительно кормового желооа.2. Клетка по п. 1,.отличаюшаяся тем, что, с целью одновременного перемещения разделяющих решеток относительно дверок, .решетки взаимосвязаны между собой.. Жаворонкова Техред Л, Богданова Корректор А. Васильев едак Тип. Харьк. фил. пред. Патент каз 624 Изд. Уа 442 Тираж 565 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб, д. 4/5
