Способ защиты инверторной подстанции мгд-электростанции от перенапряжений при обрыве энергетической связи с электрической сетью
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1419453
Авторы: Балыбердин, Дайновский, Кадомский, Краснова, Лавров
Текст

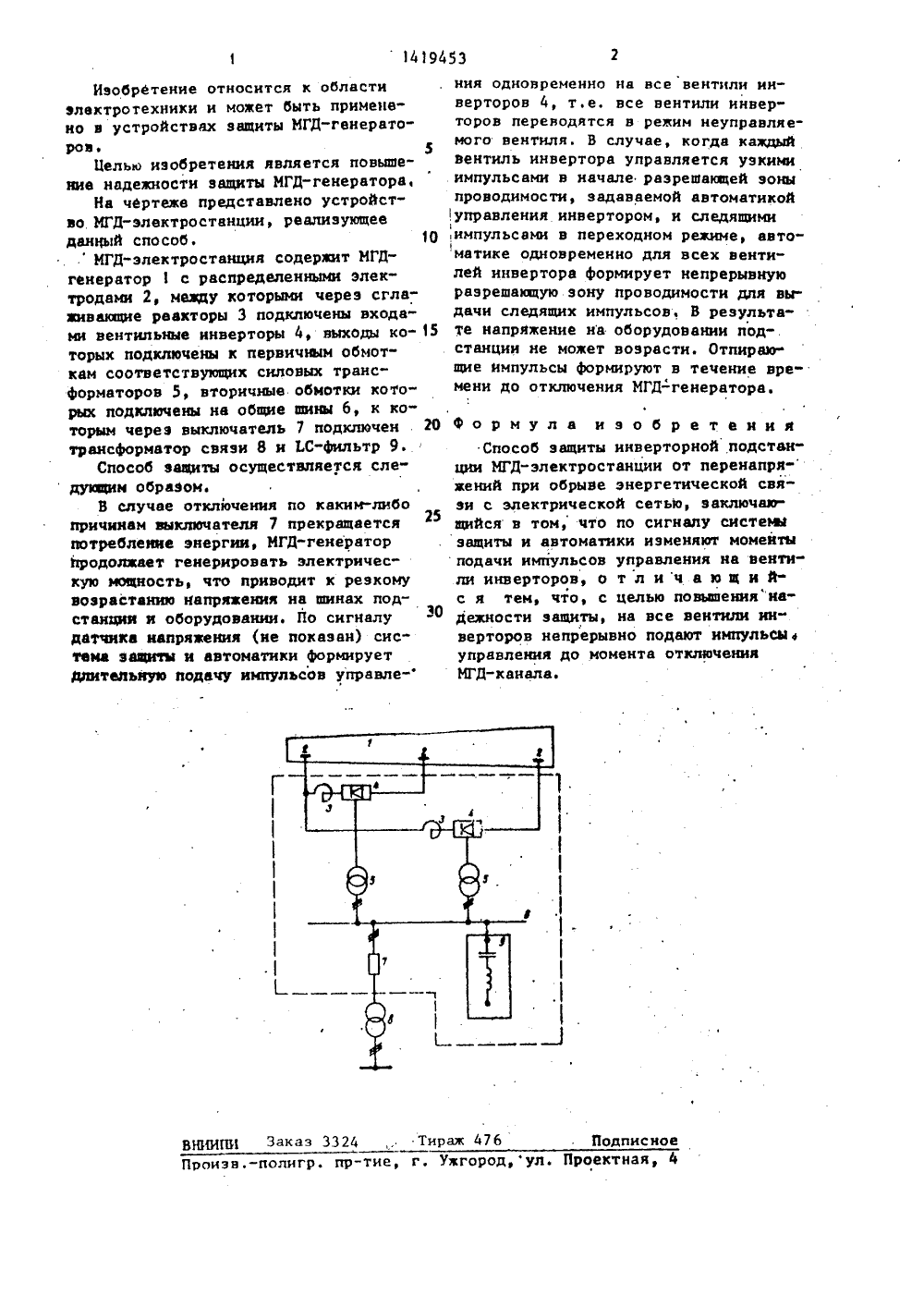

СОЮЗ СОВЕТСНИХСООИАЛИСТИЧЕСИИХРЕСПУБЛИН 5 )5 Н 02 Н 7/О ИСАНИЕ ИЗОБРЕТЕНИЯ ИНВЕРТОРНОЙ ПОДСТАНЦИИ ОТ ПЕРЕВЕ ЭНЕРГЕТИЧЕСКОЙОЙ СЕТЫносится к электро(54) СПОСОБ ЗАЩИТЫ СТАНЦИИ ИГД-ЭЛЕКТР НАПРЯЖЕНИЙ ПРИ ОБР СВЯЗИ С ЭЛЕКТРИЧЕС (57) Изобретение о ОСУДАРСТВЕННЫЙ КОМИТЕТ ССС О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ К А ВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Научно-исследовательский институт по передаче .электроэнергии постоянным током высокого напряжения (72) Л,Л, Балыберднн, Р.А.Дайновский, Д.Е.Кадомский, Б.П.Краснова и А.Н Лавров(53) 62.316.925.4:621,314.572(088.8) (56) Авторское свидетельство СССР В 123599, кл. Н Ог Н 7/1 О, 1959.Авторское свидетельство СССР У 13471 16, кл. Н 02 Н 7/О, 1986Авторское свидетельство СССР В 635824, кл. Н 02 Н 7/О, 1986.,80419453 А 1 технике. Целью изобре 1 ения является повышение надежности защиты магнитогидрадинамического генератора, При резком воэрастанкн напряжения на шинах подстанции по сигналу с датчика напряжения система защиты и автомати- ки формирует длительную подачу импульсов управления на все вентили инверторов. В случае, когда каждый вентиль инверторов управляется узкими импульсами в начале разрешающей зоны проводимости, автоматика одновременно для всех вентилей инвертора формиру ет непрерывную разрешающую зону проводимости для выдачи следящих импуль сов. В результате напряжение иа обо- а рудовании подстанции не может возрасе ти. Отпиранвцие импульсы формируют в течении времени до отключения магнитогидродинамическогр генератора. 1 иль1419453 каз 3324 , Ти пр одписн оектная, 4 тие, г. Ужгород зн.-полнгр Изобретение относится к областиэлектротехники и может быть применено в устройствах защиты МГД-генераторов. 5Целью изобретения является повышение надежности защиты МГД-генератора,На чертеже представлено устройство. МГД-электростанции, реализующееДанный способ. ОМГД-электростанция содераит МГДгенератор 1 с распределенными элек"тродвми 2, мазду которыми через сглаживающие реакторы Э подключены входами вентильные ннверторы 4, выходы которых подключены к первичным обмоткам соответствующих силовых трансформаторов 5, вторичные обмотки которых подключены нв общие шины 6, к которым через выключатель 7 подключен 20трансформатор связи 8 и ЬС-фильтр 9.Способ защиты осуществляется сле"дукщим образом,В случае отключения по каким-либопричинам выключателя 7 прекращаетсяпотребление энергии, МГД-генераторйродолавет генерировать электрическую мощность, что приводит к резкомувозрастанию напряаения нв шинах подстанции и оборудовании. Йо сигналудв 1 чика напряжения (не показан) систем защиты и автоматики формируетдлительную подачу импульсов управления одновременно на все вентили инверторов 4, т.е. все вентили инверторов переводятся в режим неуправляемого вентиля. В случае, когда каждый вентиль инверторв управляется узкими импульсами в начале разрешающей эоны проводимости, задаваемой автоматикой управления инвертором, и следящими 1импульсами в переходном режиме автоВ матике одновременно для всех вентилей инвертора формирует непрерывную разрешающую зону проводимости для выдачи следящих импульсов. В результате напряжение нв оборудовании подстанции не может возрасти. Отпирающне импульсы формируют в течение времени до отключения МГД-генератора. формула и э о б р е т е н и яСпособ защиты инверторной подстанции МГД-электростанции от перенапря- аеннй при обрыве энергетической связи с электрической сетью, эаключащнйся в том, что по сигналу системы защиты и автоматики изменяют моменты подачи импульсов управления на вентили инверторов, о т л и ч а ю щ и йс я тем, что, с целью повыпения"надежности защиты, на все вентили ин" верторов непрерывно подают импульсы 4 упрввления до момента отключения МГД-канала.
СмотретьЗаявка
4181131, 19.01.1987
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ПО ПЕРЕДАЧЕ ЭЛЕКТРОЭНЕРГИИ ПОСТОЯННЫМ ТОКОМ ВЫСОКОГО НАПРЯЖЕНИЯ
БАЛЫБЕРДИН Л. Л, ДАЙНОВСКИЙ Р. А, КАДОМСКИЙ Д. Е, КРАСНОВА Б. П, ЛАВРОВ А. Н
МПК / Метки
МПК: H02H 7/10
Метки: защиты, инверторной, мгд-электростанции, обрыве, перенапряжений, подстанции, связи, сетью, электрической, энергетической
Опубликовано: 15.09.1990
Код ссылки
<a href="https://patents.su/2-1419453-sposob-zashhity-invertornojj-podstancii-mgd-ehlektrostancii-ot-perenapryazhenijj-pri-obryve-ehnergeticheskojj-svyazi-s-ehlektricheskojj-setyu.html" target="_blank" rel="follow" title="База патентов СССР">Способ защиты инверторной подстанции мгд-электростанции от перенапряжений при обрыве энергетической связи с электрической сетью</a>
