Датчик содержания продуктов изнашивания в работающих маслах

Номер патента: 1401377

Авторы: Бардецкий, Ханмамедов

ZIP архив

Текст

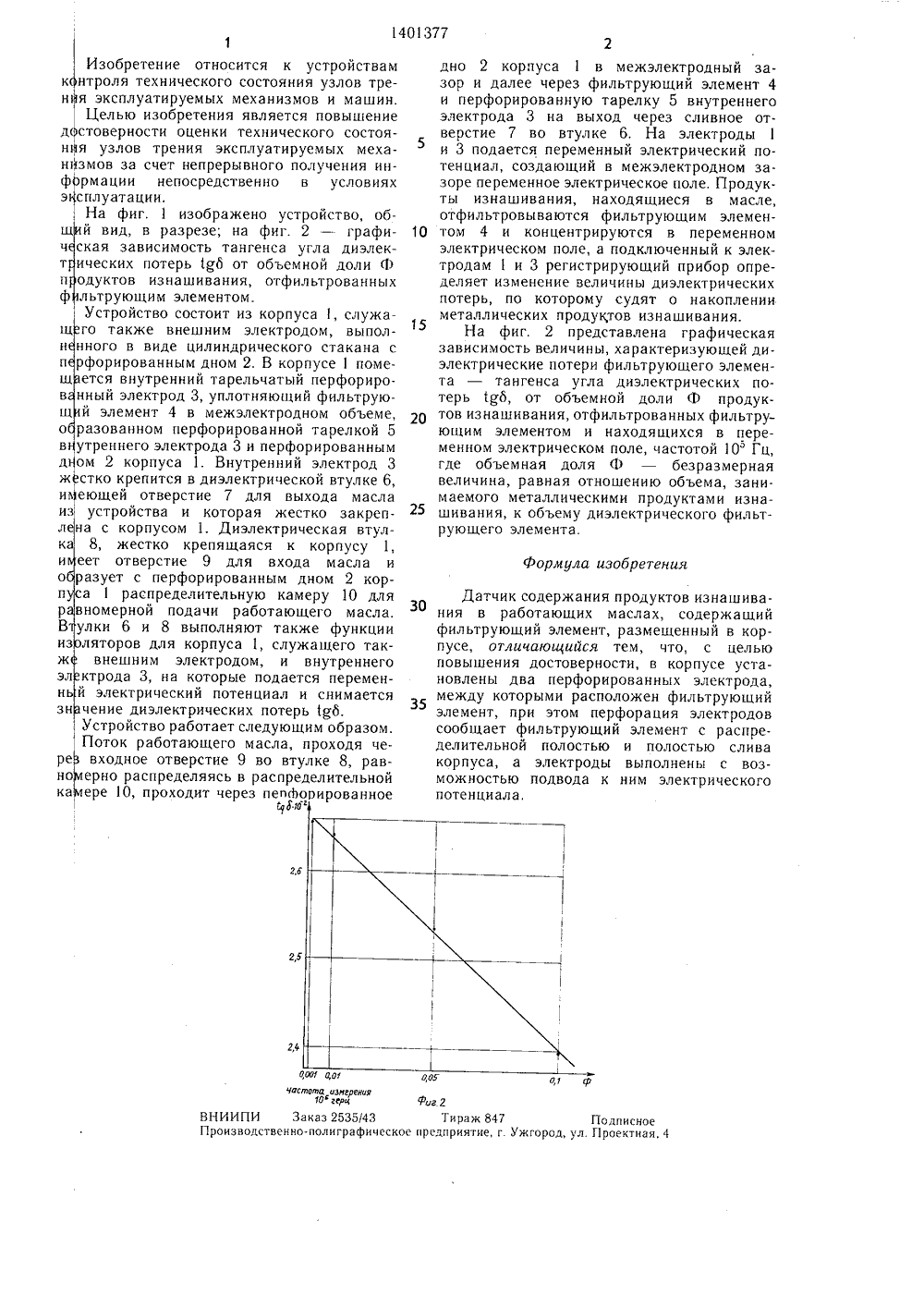

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А 1 л) 4 О 01 1 х 33 28 ПИСАНИЕ ИЗОБРЕТЕНА ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Одесское высшее инженерное морскоеучилище им. Ленинского комсомола(54) ДАТЧИК СОДЕРЖАНИЯ ПРОДУКТОВ ИЗНАШИВАНИЯ В РАБОТАЮЩИХМАСЛАХ(57) Изобретение относится, в частности,к устройствам контроля технического состояния узлов трения эксплуатируемых механизмов и машин. Датчик содержания продуктов изнашивания в работающих маслах 80140137 содержит корпус 1 в виде цилиндрического стакана с перфорированным дном 2, являющимся перфорированным электродом (ПЭ). Внутри корпуса 1 размещены ПЭ 3, имеющий перфорированную тарелку 5, и фильтрующий элемент 4, сообщающийся через перфорацию ПЭ с распределительной полостью 10 и полостью слива корпуса 1. Диэлектрические втулки 6 и 8 жестко крепятся к корпусу 1, имеют отверстия 9 и 7 для входа и слива масла соответственно и выполняют функцию изоляторов. На ПЭ подается переменный электрический потенциал. Датчик имеет повышенную достоверность оценки технического состояния узлов трения эксплуатируемых механизмов. 2 ил.1401377 формула изобретения 2,5 2,5 чаетопьа измереное чае еерч Заказ 2535/4 венно-полиграфифиг 2 Тираж 847еское предприятие, г. Ужгоро Подписное Проектная ВНИИП Произво 1Изобретение относится к устройствам к нтроля технического состояния узлов трен 1 я эксплуатируемых механизмов и машин.Целью изобретения является повышение дфстоверности оценки технического состояния узлов трения эксплуатируемых механзмов за счет непрерывного получения инфррмации непосредственно в условиях эксплуатации.На фиг. 1 изображено устройство, общ й вид, в разрезе; на фиг. 2 - графич ская зависимость тангенса угла диэлект ических потерь 1 д 6 от объемной доли Ф п одуктов изнашивания, отфильтрованных ф льтрующим элементом.Устройство состоит из корпуса 1, служащ го также внешним электродом, выполи нного в виде цилиндрического стакана с п рфорированным дном 2, В корпусе 1 помещ ется внутренний тарельчатый перфориров нный электрод 3, уплотняющий фильтрующ й элемент 4 в межэлектродном объеме, о разованном перфорированной тарелкой 5 в утреннего электрода 3 и перфорированным д ом 2 корпуса 1, Внутренний электрод 3 ж стко крепится в диэлектрической втулке 6, иьеющей отверстие 7 для выхода масла из устройства и которая жестко закреплена с корпусом 1. Диэлектрическая втулка 8, жестко крепящаяся к корпусу 1, и еет отверстие 9 для входа масла и о разует с перфорированным дном 2 кори са 1 распределительную камеру 10 для р вномерной подачи работающего масла. В улки 6 и 8 выполняют также функции из ляторов для корпуса 1, служащего таки внешним электродом, и внутреннего эл ктрода 3, на которые подается переменньй электрический потенциал и снимается зн чение диэлектрических потерь 1 дб. Устройство работает следующим образом. Поток работающего масла, проходя чере входное отверстие 9 во втулке 8, равно ерно распределяясь в распределительной ка ере 10, проходит через пепйопированноепо дно 2 корпуса 1 в межэлектродный зазор и далее через фильтрующий элемент 4 и перфорированную тарелку 5 внутреннего электрода 3 на выход через сливное отверстие 7 во втулке 6. На электроды 1 и 3 подается переменный электрический потенциал, создающий в межэлектродном зазоре переменное электрическое поле. Продукты изнашивания, находящиеся в масле, отфильтровываются фильтрующим элемен том 4 и концентрируются в переменномэлектрическом поле, а подключенный к электродам 1 и 3 регистрирующий прибор определяет изменение величины диэлектрических потерь, по которому судят о накоплении металлических продуктов изнашивания.На фиг. 2 представлена графическаязависимость величины, характеризующей диэлектрические потери фильтрующего элемента - тангенса угла диэлектрических потерь 1 дб, от объемной доли Ф продуктов изнашивания, отфильтрованных фильтрующим элементом и находящихся в переменном электрическом поле, частотой 10 Гц, где объемная доля Ф - безразмерная величина, равная отношению объема, занимаемого металлическими продуктами изна шивания, к объему диэлектрического фильтрующего элемента,Датчик содержания продуктов изнашивания в работающих маслах, содержащий фильтрующий элемент, размещенный в корпусе, отличающийся тем, что, с целью повышения достоверности, в корпусе установлены два перфорированных электрода, между которыми расположен фильтрующий элемент, при этом перфорация электродов сообщает фильтрующий элемент с распределительной полостью и полостью слива корпуса, а электроды выполнены с возможностью подвода к ним электрического потенциала,

Смотреть

Заявка

4062875, 28.04.1986

ОДЕССКОЕ ВЫСШЕЕ ИНЖЕНЕРНОЕ МОРСКОЕ УЧИЛИЩЕ ИМ. ЛЕНИНСКОГО КОМСОМОЛА

БАРДЕЦКИЙ АЛЕКСАНДР МАРАТОВИЧ, ХАНМАМЕДОВ СЕРГО АЛЬБЕРТОВИЧ

МПК / Метки

МПК: G01N 33/28

Метки: датчик, изнашивания, маслах, продуктов, работающих, содержания

Опубликовано: 07.06.1988
