Устройство для моделирования условий взаимодействия сооружения с его основанием
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 152334
Авторы: Евтуховский, Ищенко
Текст

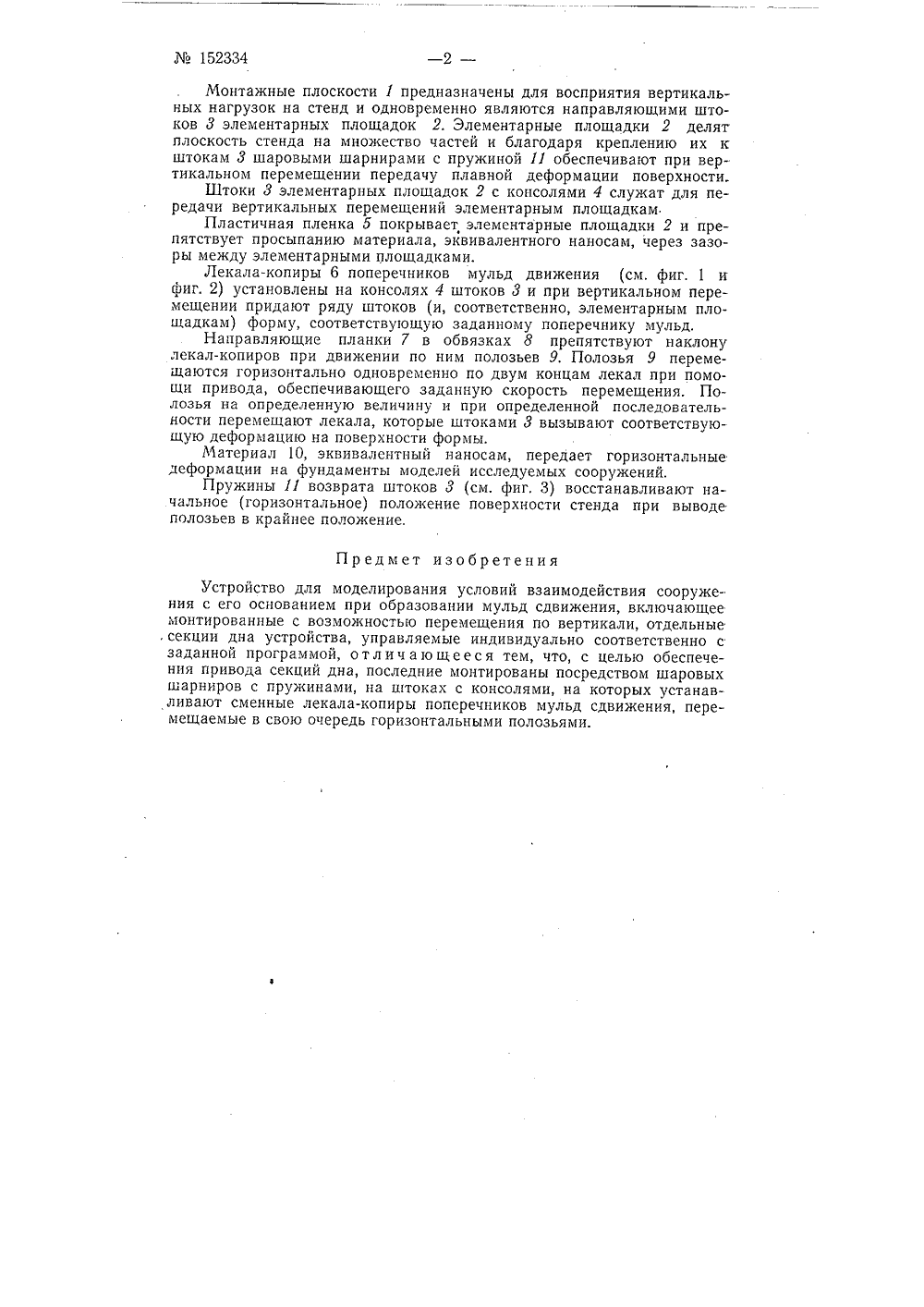

Класс 6 01 п; 42 К, 28152334 СССР ЬСТВУ АВТОРСКОМУ СВИД Подггисная группа172 А. Евтуховский и Н ен ИЯ УСЛОВИЙ О ОСНОВАНИ ЛЯ МОДЕЛИРОВ СООРУЖЕНИЯ С УСТРОЙ СТ ИМОДЕЙСТ В нваря 1962 г. за7 ений и открытий при 307/29-14 овете Министров СС24 за 1962 г. лено 23 м изоб Зая в Комитет по дел Опубликово в Бюллетене изобретен юван 1 осам Известно устройство для моделирования условий взаимодействия сооружения с его основанием при образовании мульд сдвижения, включающее дно, смонтированное с возможностью перемещения по вертикали, из индивидуально управляемых, в соответствии с заданной программой, секций..По сравнению с ранее известным, в предложенном устройстве для моделирования условий взаимодействия сооружения с его основанием обеспечен привод секций дна. Это достигается тем, что секции дна монтируются посредством шаровых шарниров с пружинами на штоках е консолями. На консолях устанавливаются сменные лекала-копиры поперечников мульд сдвижения, перемещаемые в свою очередь горизонтальными полозьями.На фиг. 1 схематически изображено предложенное устройство для моделирования условий взаимодействия сооружения с его основанием по двум, взаимно перпендикулярным, плоскостям; на фиг. 2 - схемы лекал-копиров; на фиг. 3 - схема штока.Описываемое устройство включает монтажные плоскости 1, элементарные площадки 2, штоки 3 с консолями 4, пластичную пленку 5, лекала-копиры 6, направляющие планки 7 в обвязках 8 и полозья 9.При моделировании условий взаимодействия сооружения с его осием поверх пленки 5 насыпают материал 1 О, эквивалентный на152334Монтажные плоскости 1 предназначены для восприятия вертикальных нагрузок на стенд и одновременно являются направляющими штоков 8 элементарных площадок 2. Элементарные площадки 2 делят плоскость стенда на множество частей и благодаря креплению их к штокам 8 шаровыми шарнирами с пружиной 11 обеспечивают при вертикальном перемещении передачу плавной деформации поверхности.Штоки 8 элементарных площадок 2 с консолями 4 служат для передачи вертикальных перемещений элементарным площадкамПластичная пленка 5 покрывает элементарные площадки 2 и препятствует просыпанию материала, эквивалентного наносам, через зазоры между элементарными площадками.Лекала-копиры 6 поперечников мульд движения (см. фиг. 1 и фиг. 2) установлены на консолях 4 штоков 8 и при вертикальном перемещении придают ряду штоков (и, соответственно, элементарным площадкам) форму, соответствующую заданному поперечнику мульд,Направляющие планки 7 в обвязках 8 препятствуют наклону лекал-копиров при движении по ним полозьев 9, Полозья 9 перемещаются горизонтально одновременно по двум концам лекал при помощи привода, обеспечивающего заданную скорость перемещения. Полозья на определенную величину и при определенной последовательности перемещают лекала, которые штоками 8 вызывают соответствующую деформацию на поверхности формы.Материал 10, эквивалентный наносам, передает горизонтальные деформации на фундаменты моделей исследуемых сооружений.Пружины 11 возврата штоков 8 (см. фиг. 3) восстанавливают начальное (горизонтальное) положение поверхности стенда при выводе полозьев в крайнее положение.Предмет изобретенияУстройство для моделирования условий взаимодействия сооружения с его основанием при образовании мульд сдвижения, включающее монтированные с возможностью перемещения по вертикали, отдельные ,секции дна устройства, управляемые индивидуально соответственно с заданной программой, о т л и ч а ю щ е е с я тем, что, с целью обеспечения привода секций дна, последние монтированы посредством шаровых шарниров с пружинами, на штоках с консолями, на которых устанавливают сменные лекала-копиры поперечников мульд сдвижения, перемещаемые в свою очередь горизонтальными полозьями./Х 11 - 62 .г. ЦБТИ Комите при Москва, ЦбОбъемЦ Формат бум. 70 К 108Тираж 1025а по делам изобретенийСовете Министров СССРентр, М. Черкасский пер. 26 изд, л а 4 коп ткрыт д. 2/6 Типогр пр. Сапунова, 2.
СмотретьЗаявка
761307, 23.01.1962
Евтуховский В. А, Ищенко И. Е
МПК / Метки
МПК: E02D 1/00, G09B 25/04
Метки: взаимодействия, моделирования, основанием, сооружения, условий
Опубликовано: 01.01.1962
Код ссылки
<a href="https://patents.su/3-152334-ustrojjstvo-dlya-modelirovaniya-uslovijj-vzaimodejjstviya-sooruzheniya-s-ego-osnovaniem.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для моделирования условий взаимодействия сооружения с его основанием</a>
Стенд для моделирования деформаций оснований зданий и сооружений
Номер патента: 1777028
Опубликовано: 23.11.1992
МПК: G01M 19/00, G01N 33/24
Метки: деформаций, зданий, моделирования, оснований, сооружений, стенд
...8 и осями (ползунами) 7, механизмы изменяются в длине пропорционально каждому параллелограмму, одновременно взаимодействуют посредством ползунов 7 с подвижными секциями 5 и увлекают их за собой совместно с подъемноопускными устройствами 4 по швам скольжения 3. обуславливая горизонтальное сближение секций 5 до такой степени, пока между боковыми сторонами секций 5 не останутся зазоры минимальной величины, не препятствующие независимым самостоятельным перемещениям смежных секций 5 в ьертикэльной плоскости. После выведения подвижных секций 5 в исходное положение механические или ручные приводы подъемно-опускных устройств 4 отключают, горизонтальные продольные сжимающие усилия снимают, а на верхней поверхности подвижных секций 5 любыми...
Стенд для моделирования деформаций оснований зданий и сооружений
Номер патента: 1049775
Опубликовано: 23.10.1983
Авторы: Азараев, Бучинский, Живодеров, Макиенко, Петраков
МПК: G01M 19/00
Метки: деформаций, зданий, моделирования, оснований, сооружений, стенд
...расстояния между втулками 8 к осями 7, которые взаимодействуют с под. вижными секциями 5 и увлекают их за собой совместно с винтами 4 по опорам скольжения 3, обуславливая горизонтальное сближение секций 5 до такой степени, пока между боковыми сторонами секций 5 не останутся зазоры минимальной величины, не препятствующие независимым самостоятельным перемещениям смежных секций 5 в вертикальной плоскости. После выведения подвижных секций 5 в исходное положение механические или ручные приводы винтов 4 откЛючают, горизонтальные продольные сжимающие усилия снимают, а на верхней поверхности подвижных секций 5 любыми известными способами укладывают и уплотняют грунт модели основания 16, на котором воздвигают исследуемые конструкции...
Стенд для моделирования деформаций оснований зданий и сооружений
Номер патента: 1330562
Опубликовано: 15.08.1987
МПК: G01N 33/24
Метки: деформаций, зданий, моделирования, оснований, сооружений, стенд
...9 для их натяжения, Последнее состоит иэ болтов с гайками,завинчиваемых на упоры 10, которыежестко соединены с опорной рамой 1.Для лучшего сцепления днища с моделью грунтового основания верхнийслой 4 днища выполнен с покрытием 11из мелкого кварцевого песка, соединенного с ним с помощью клея. Перемычки 5,выполнены с вертикальнымипрорезями для тяг. Боковые стенки 3лотка жестко соединены со слоями 4днища с возможностью перемещения совместно с ними при имитации деформаций. В нижней части опорной рамы 1выполнены отверстия с резьбой подвинтовые упоры 12, на которые установлено днище лотка,Стенд работает следующим образом.На днище в лоток 2, установленныйна опорной раме 1, укладывают модельгрунтового основания с послойным уплотнением...
Стенд для моделирования деформаций основания фундаментов зданий и сооружений
Номер патента: 1308857
Опубликовано: 07.05.1987
Авторы: Голубец, Позднякова, Фадеев
МПК: E02D 1/02, G01M 19/00
Метки: деформаций, зданий, моделирования, основания, сооружений, стенд, фундаментов
...что, с целью расширения имитационных возможностей путем обеспечения сложной комбинации деформации модели основа-. ния, стенд снабжен приспособлениями для горизонтального перемещения вертикальных элементов лотка, попарно установленными на каждой из боковых стенок рамы, а горизонтальные элементы выполнены в виде швеллеров, шаровых опор и размещенных на них пластин, при этом каждый из вертикальных элементов, размещенных по периметру лотка, жестко соединен с пластиной горизонтального элемента, размещенной по периметру лотка. 2, Стенд по п.1, о т л и ч а ю - щ и й с я тем, что приспособление для горизонтального перемещения вертикальных элементов лотка выполнено в виде горизонтального винта, Е-образной пластины с вертикальными осями, на...
Устройство для моделирования взаимодействия фундамента с основанием
Номер патента: 1578561
Опубликовано: 15.07.1990
Авторы: Маций, Раменский, Шадунц
МПК: G01M 19/00
Метки: взаимодействия, моделирования, основанием, фундамента
...ны на подвесах 9 с возможностью измеиения зазора между ними, Устройство содержит также измерительное приспособление с индикаторами 14 перемещений и динамометрами 15. Зазор между 30 полосами 11 может регулироваться шпильками, 16, Полосы 11 на концах име вт крепежные детали 17.1Устройство работает следующим образом. 35В сильфонах 2, имеющих цилиндрическую форму и гофрированную боковую поверхность, компрессором 3 через соединительные трубки 4 создается давление воздуха, измеряемое мано метрами 5 давления и регулируемоеклапанами 6. Выбор необходимого давления и распределение его по сильфонам2 осуществляется согласно выбранному распределению жесткости основания 45 в соответствии с условиями теории подобия.На каждый сильфон 2 передается...
