Способ управления микроклиматом в животноводческих помещениях

Номер патента: 1387933

Автор: Волков

ZIP архив

Текст

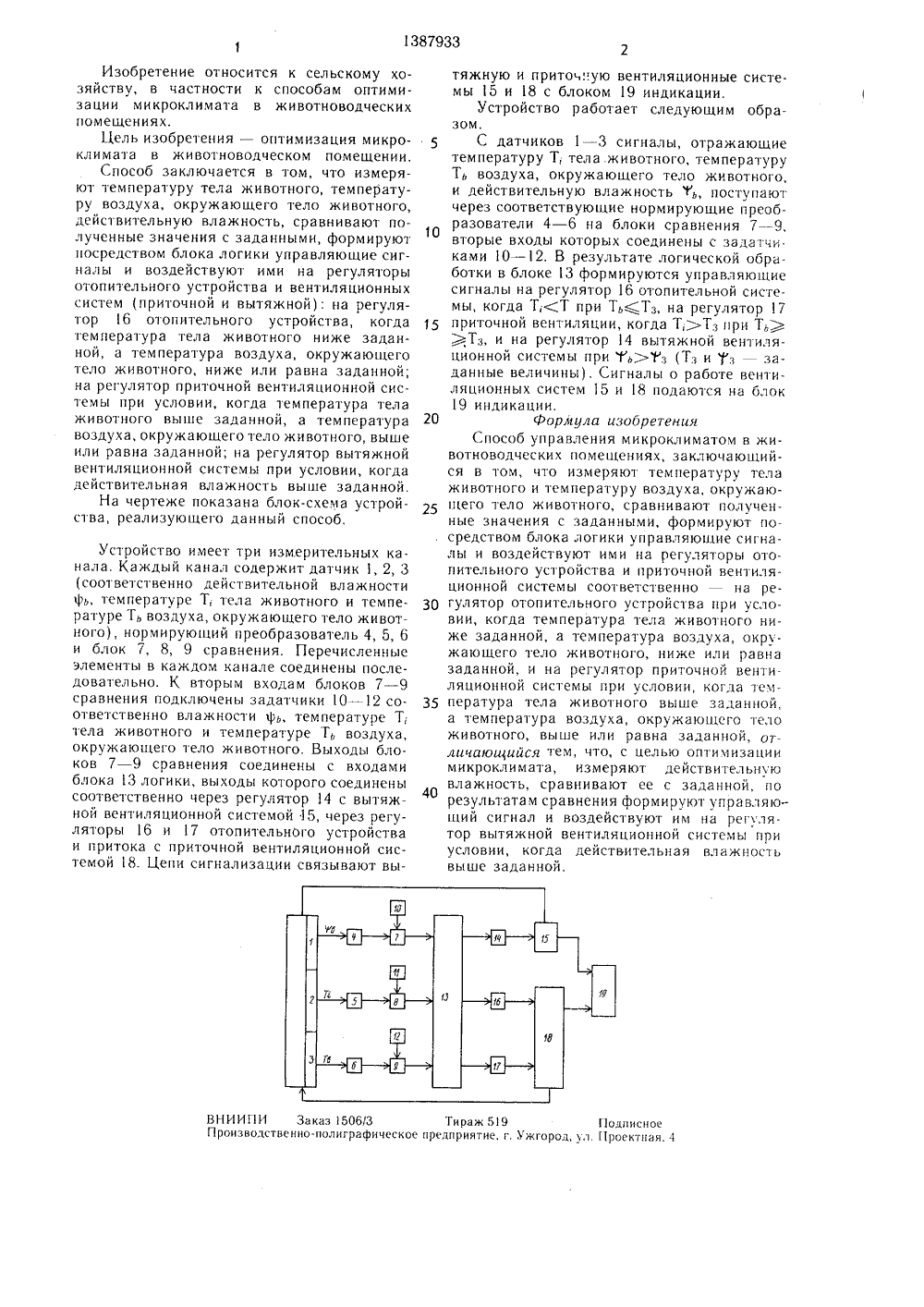

(5 в 4 А 01 К 29/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ЙЯу -,Л 4 4ЭОБРЕТЕН ПИСА ВИДЕТЕПЬСТВ К АВТОРСКО Совершенствование ежимов в животно - Механизация и го хозяйства. 1984,ПРАВЛЕНИЯ МИКРОЖИВОТНОВОДЧЕСКИХ(54) СПОСОБ КЛИМАТОМ В ПОМЕЩЕНИЯХ (57) Изобретени зяйству. Цель из микроклимата. И животного, темп щего тело животн е относится к сельском обретения - оптимиз змеряют температуру ературу воздуха, окру ого, и действительную у хоация тела жаю- влаж(56) Медведев С. И.управления тепловых рводческих помещения.электрификация сельск4, с. 39 - 40. ность. Сравнивают полученные значения с заданными и формируют посредством блока логики управляющие сигналы. Управляюними сигналами воздейс 1 вуют на регуляторы отопительного устройства и вентиляционных систем (приточной и вьпяжной). На регулятор отопительного устройс 1 ва воздействуют при условии, когда температура тела животного ниже заданной, и температура воздуха, окружающего тело животного, ниже или равна заданнсй. На регулятор приточной вентиляционной систс мы воздействуют при условии, когда температура тела животного выше заданной, а температура воздуха, окружающего тело животного, выше или равна заданной. На регулятор вытяжной вентиляционной системы воздействуют при условии, когда действительная влажность выше заданной. 1 ил.1387933 ВНИИПИ Заказ 1506/3 Тираж 519 ПодписноеПроизводственно-полиграфицеское предприятие, г. Ужгород, Ул. Проектная, ч Изобретение относится к сельскому хозяйству, в частности к способам оптимизации микроклимата в животноводческих помещениях.Цель изобретения - оптимизация микроклимата в животноводческом помещении.Способ заключается в том, что измеряют температуру тела животного, температуру воздуха, окружающего тело животного, действительную влажность, сравнивают полученные значения с заданными, формируют посредством блока логики управляющие сигналы и воздействуют ими на регуляторы отопительного устройства и вентиляционных систем (приточной и вытяжной): на регулятор 16 отопительного устройства, когда температура тела животного ниже заданной, а температура воздуха, окружающего тело животного, ниже или равна заданной; на регулятор приточной вентиляционной системы при условии, когда температура тела животного выше заданной, а температура воздуха, окружающего тело животного, выше или равна заданной; на регулятор вытяжной вентиляционной системы при условии, когда действительная влажность выше заданной.На чертеже показана блок-схема устройства, реализующего данный способ. Устройство имеет три измерительных канала. Каждый канал содержит датчик 1, 2, 3 (соответственно действительной влажности трь, температуре Т, тела животного и температуре Т, воздуха, окружающего тело животного), нормирую 1 ций преобразователь 4, 5, 6 и блок 7, 8, 9 сравнения. Перечисленные элементы в каждом канале соединены последовательно. К вторым входам блоков 7 - 9 сравнения подключены задатчики 10 в 12 соответственно влажности фь, температуре Т; тела животного и температуре Ть воздуха, окружающего тело животного. Выходы блоков 7 - 9 сравнения соединены с входами блока 13 логики, выходы которого соединены соответственно через регулятор 14 с вытяжной вентиляционной системой 15, через регуляторы 16 и 17 отопительного устройства и притока с приточной вентиляционной системой 18. Цепи сигнализации связывают вы 5 10 15 20 25 30 35 40 тяжную и приторную вентиляционные системы 15 и 8 с блоком 19 индикации.Устройство работает следующим образом.С датчиков 1 - 3 сигналы, отражающие температуру Т; тела животного, температуру Ть воздуха, окружающего тело животного, и действительную влажность "ь, поступают через соответствующие нормирующие преобразователи 4 - 6 на блоки сравнения 7 - 9, вторые входы которых соединены с задатчиками 10 в 12. В результате логической обработки в блоке 13 формируются управляющие сигналы на регулятор 16 отопительной системы, когда Т;(Т при Ть=.Тз, на регулятор 17 приточной вентиляции, когда Т,)Тз при Ть) )Тз, и на регулятор 14 вытяжной вентиляционной системы при 1 ь)1 з (Тз и Тз заданные величины). Сигналы о работе вентиляционных систем 15 и 18 подаются на блок 19 индикации.формула изобретенияСпособ управления микроклиматом в животноводческих помещениях, заключающийся в том, что измеряют температуру тела животного и температуру воздуха, окружающего тело животного, сравнивают полученные значения с заданными, формируют посредством блока логики управляющие сигналы и воздействуют ими на регуляторы отопительного устройства и приточной вентиляционной системы соответственно на регулятор отопительного устройства при условии, когда температура тела животного ниже заданной, а температура воздуха, окружающего тело животного, ниже или равна заданной, и на регулятор приточной вентиляционной системы при условии, когда температура тела животного выше заданной, а температура воздуха, окружающего тело животного, выше или равна заданной, отличаюиийся тем, что, с целью оптимизации микроклимата, измеряют действительную влажность, сравнивают ее с заданной, по результатам сравнения формируют управляющий сигнал и воздействуют им на регулятор вытяжной вентиляционной системы при условии, когда действительная влажность выше заданной.

Смотреть

Заявка

3949555, 24.07.1985

В. И. Волков

ВОЛКОВ ВЛАДИМИР ИВАНОВИЧ

МПК / Метки

МПК: A01K 29/00

Метки: животноводческих, микроклиматом, помещениях

Опубликовано: 15.04.1988
