Способ измерения радиусов вращения точек периметра контролируемого сечения вращающегося стального изделия
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 138069
Автор: Степаненко
Текст

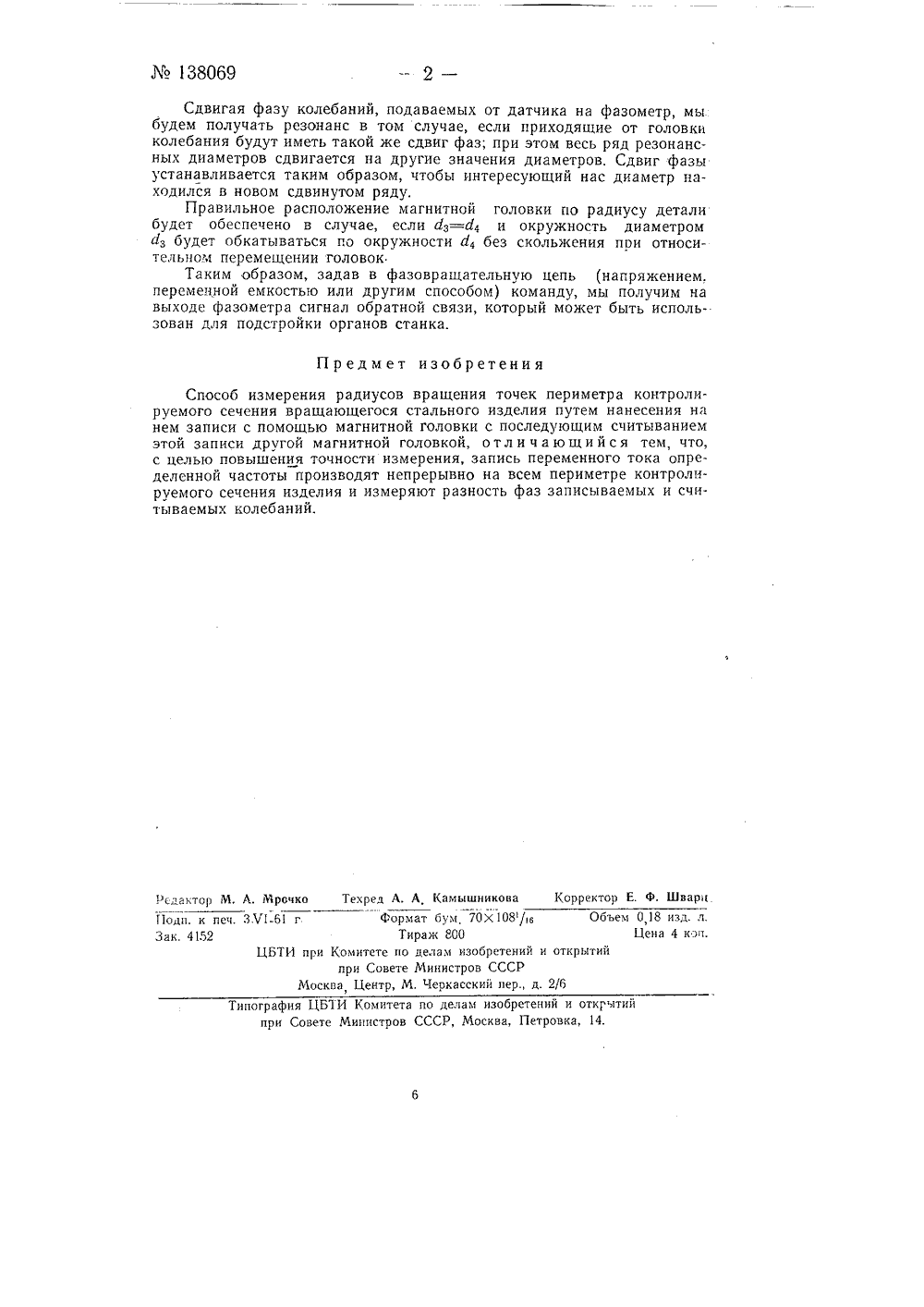

БЛИ 07 Р ПИСАНИЕАВТОРСК СВИДЕТЕЛЬСТВ одписная группа164, Степаненк СПОСОБ ИЗМЕРЕНИЯ РАДИУСОВ ВРАЩЕНИЯ ТОЧЕК РИМЕТРА КОНТРОЛИРУЕМОГО СЕЧЕНИЯ ВРАЩАЮЩЕГО СТАЛЬНОГО ИЗДЕЛИЯ641294/25 в Комитет по делам изобретений и Совете Министров СССР аявлено 13 октября 1959 г. з и открытийене изобретений9 за 1961 г,публиковано в Бол Известен способ измерения радиусов вращения точек периметра контролируемого сечения вращающегося стального изделия путем нанесения на нем записи с помощью магнитной головки, с последующим считыванием этой записи другой магнитной головкой.Однако точность измерения радиусов известным способом недостаточна.По предложенному способу, с целью повышения точности измерения, запись переменного тока определенной частоты производят непрерывно на всем периметре контролируемого сечения и измеряют разность фаз записываемых и считываемых колебаний.Способ осуществляется следующим образом: колебания с датчика подаются на записывающую головку, которая записывает их на деталь. Магнитная запись возбуждает в считывающей магнитной головке электрические колебания, фаза которых зависит от центрального угла я. Поскольку периоду колеоаний соответствует поворот детали на угол грв то читаемые колебания будут находиться в фазе с записываемыми в том случае, если п=, и, где и - целое число.Поскольку совпадение фаз будет происходить каждый раз, когда а=пто мы получим целый ряд диаметров, на которых фазы оудуг совпадать - резонансных диаметров.Сравнение фаз колебаний происходит в фазометре, куда одновременно поступают колебания от читающей головки и датчика через фазовращательную цепь. В фазометре необходимо ограничение по амплитуде приходящих колебаний, так как они приходят на входы фазометра с разными амплитудами.Для того чтобы получать совпадение фаз на любом необходимом нам диаметре, а не только на резонансных, применена фазоврашатель. ная цепь с регулируемым сдвигом фазы. Фазовращательная цепочка должна обеспечивать независимость сдвига фазы от частоты,138069 Сдвигая фазу колебаний, подаваемых от датчика на фазометр, мы будем получать резонанс в том случае, если приходящие от головки колебания будут иметь такой же сдвиг фаз; при этом весь ряд резонансных диаметров сдвигается на другие значения диаметров. Сдвиг фазы устанавливается таким образом, чтобы интересуюший нас диаметр находился в новом сдвинутом ряду.Правильное расположение магнитной головки по радиусу детали будет обеспечено в случае, если Из=Ы 4 и окружность диаметром дз будет обкатываться по окружности с 4 без скольжения при относительном перемещении головокТаким образом, задав в фазовращательную цепь (напряжением. переменной емкостью или другим способом) команду, мы получим на выходе фазометра сигнал обратной связи, который может быть использован для подстройки органов станка. Предмет изобретения Техред А. А Камышникова Корректор Е. ф. Шварц Формат бум, 70 Х 108/м Объем 0,18 изд. л. Тираж 800 Цена 4 коп. ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР Москва Центр, М. Черкасский пер., д. 2/6Рсдактор М. А, МрочкоПодп. к печ. ЗУ 1.61 гЗак. 4152 Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.Способ измерения радиусов вращения точек периметра контролируемого сечения вращающегося стального изделия путем нанесения на нем записи с помощью магнитной головки с последующим считыванием этой записи другой магнитной головкой, отл и ч ающи й ся тем, что, с целью повышения точности измерения, запись переменного тока определенной частоты производят непрерывно на всем периметре контролируемого сечения изделия и измеряют разность фаз записываемых и считываемых колебаний.
СмотретьЗаявка
641294, 13.10.1959
Степаненко Ю. А
МПК / Метки
МПК: G01B 7/28
Метки: вращающегося, вращения, изделия, контролируемого, периметра, радиусов, сечения, стального, точек
Опубликовано: 01.01.1961
Код ссылки
<a href="https://patents.su/2-138069-sposob-izmereniya-radiusov-vrashheniya-tochek-perimetra-kontroliruemogo-secheniya-vrashhayushhegosya-stalnogo-izdeliya.html" target="_blank" rel="follow" title="База патентов СССР">Способ измерения радиусов вращения точек периметра контролируемого сечения вращающегося стального изделия</a>
