Цифровая система программного управления электроэрозионным станком
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 137743
Автор: Алкин
Текст

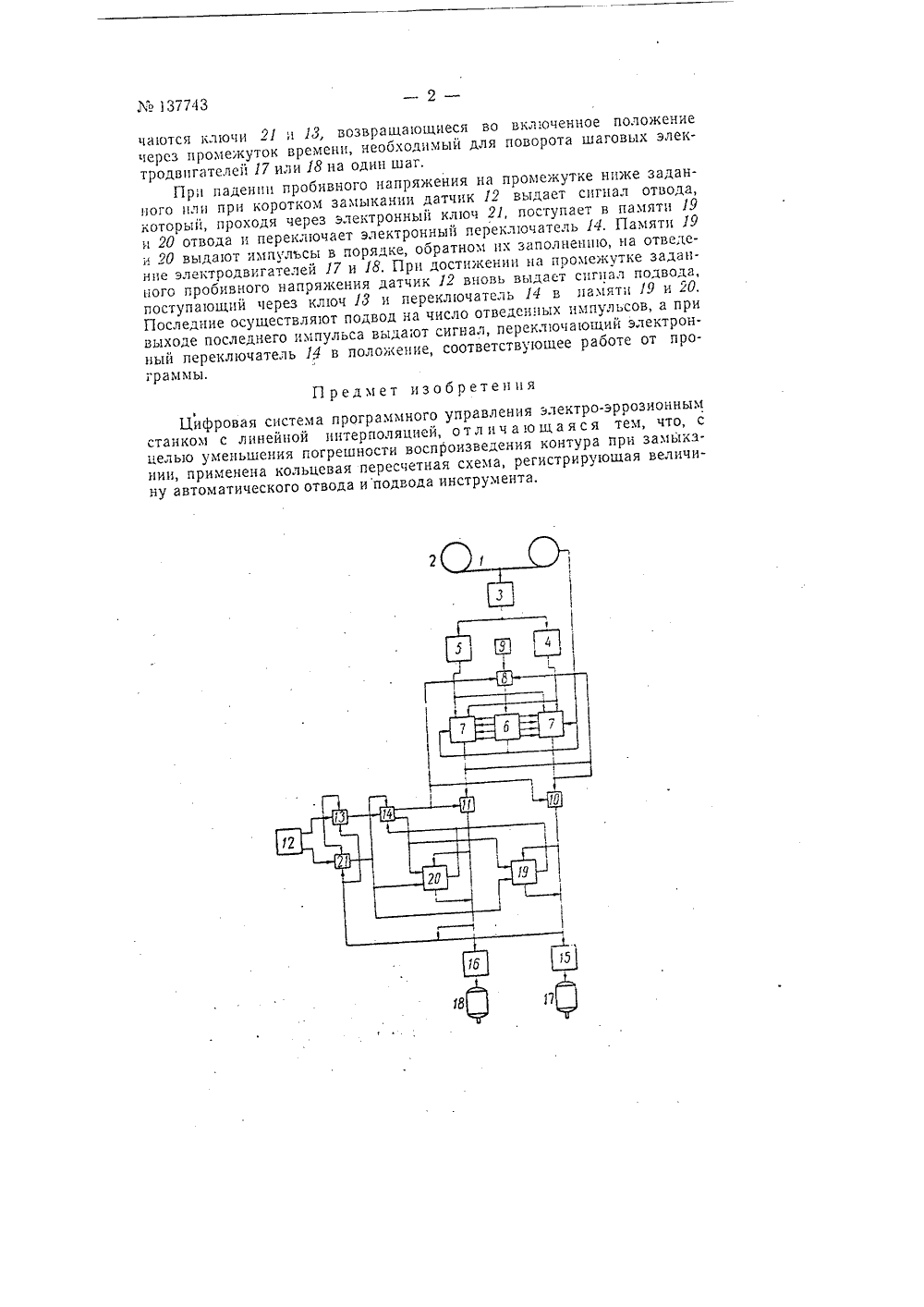

.1,: 11 Д тодписная группа Г. И ИФРОВАЯ СИСТЕМА ПРО ЭЛЕКТРО-ЭРРОЗИГРАММНОГО УПРАВОННЬМ СТАНКОМ 1 И 5ге,11 астров С Сза 1961 г. 19 об г. за .е Г, т 1 рытий ри Со изобретс 1 ий ,Заявлено 19 сеитябр митет ио делам изобретеиий и Оиублиоваио в БоллетеИзвестны цигЬровые системы программного управленияэррозионными станкахи с линейной иитерполяцие. Однако такис си.стемы дают большую погрешность воспроизведения контура.В описываемой системе указанный недостаток устранен тем, что для уменьшения погрешности воспрОнзведения контура при замыкании применена кольцевая пересчетная схема, регистрирующая величину автоматического отвода и подвода инструмента.На чертеже изобракена блок-схема ц;1 фровой системы.Приращения координат, нанесенные на перфорированную ленту 1, протягиваемую механизмом 2, при помощи цифрового двоечного кода, считываиЯСЯ контактно-хеханически: узлом 8 чтеш 1 я и поступают в одну из релейно-контактных памятей 4 и р ввода, ооеспечиваюшнх бесперебойную работу системы попеременно с каждым кадром. Винтерполяторе, состоящем из делителя 6 и дешифратора 7, цифровая информация переводится в импульсную с линейной интерполяцией прцоашения координат.Каждый импульс, выходящий по одной из координат из дешифратора 7, отключает иитерполятор посредством электронного ключа 8 от питающего его генератора 9 импульсов и задерживается в одном цз контуров 10 или 11 задержки до тех пор, пока от датчика 12 обратной связи через электронный ключ 18 и электронный переключатель 14 не поступит сигнал на разрешение его выхода. Этот же сигнал подклО- чает через электронный ключ 8 генератор 9 импульсов к иитерполятору на время, пока на его выходе вновь не появится импульс, отключающий его.Из контуров 10 и 11 задержки импульсы поступакт в коммутаторы 15 и 16 шаговых электродвигателей 17 и 18, переключающие обмотки электродвигателей, и в промежуточные памяти 19 ц 20 отвода при коротких замыканиях, которые запоминают четыре последних импульса. При поступлении каждого импульса в коммутаторы 15 илц 16 выключаются ключи 21 и 13, возвращающиеся во включенное полокение через промежуток времени, необходимый для поворота щаговых электродвигателей 17 или 18 на один шаг,При падении пробивного напряжения на промежутке ниже заданного или при коротком замыкании датчик 12 выдает сигнал отвода, который, проходя через электронныЙ кл 10 ч 21, поступает в памяти 19 и 20 отвода и переключает электронный переключатель 14. Памяти 19 и 20 выдают импульсы в порядке, ооратном их заполненшо, на отведение электродвигателей 17 и 18. При достижении на промежутке заданного пробивного напряжения датчик 12 вновь выдает сигнал подвода, поступающий через ключ 18 и переключатель 14 в памяти 19 и 20. Последние осуществляют подвод на число отведенных импульсов, а при выходе последнего импульса выдают сигнал, переключающий электронный переключатель 14 в положение, соответствующее работе от программы.Предмет изобретенияБифровая система программного управления электро-эррозионным станком с линейной интерполяцией, о т л и ч а ю щ а я с я тем, что, с целью уменьшения погрешности воспроизведения контура при замыкании, применена кольцевая пересчетная схема, регистрирующая величину автоматического отвода и подвода инструмента,
СмотретьЗаявка
679443, 19.09.1960
Алкин Г. И
МПК / Метки
МПК: B23H 7/20, G05B 19/18
Метки: программного, станком, цифровая, электроэрозионным
Опубликовано: 01.01.1961
