Автоматический регулятор уровня воды в судовых паровых котлах
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 137525
Автор: Бабушкин
Текст

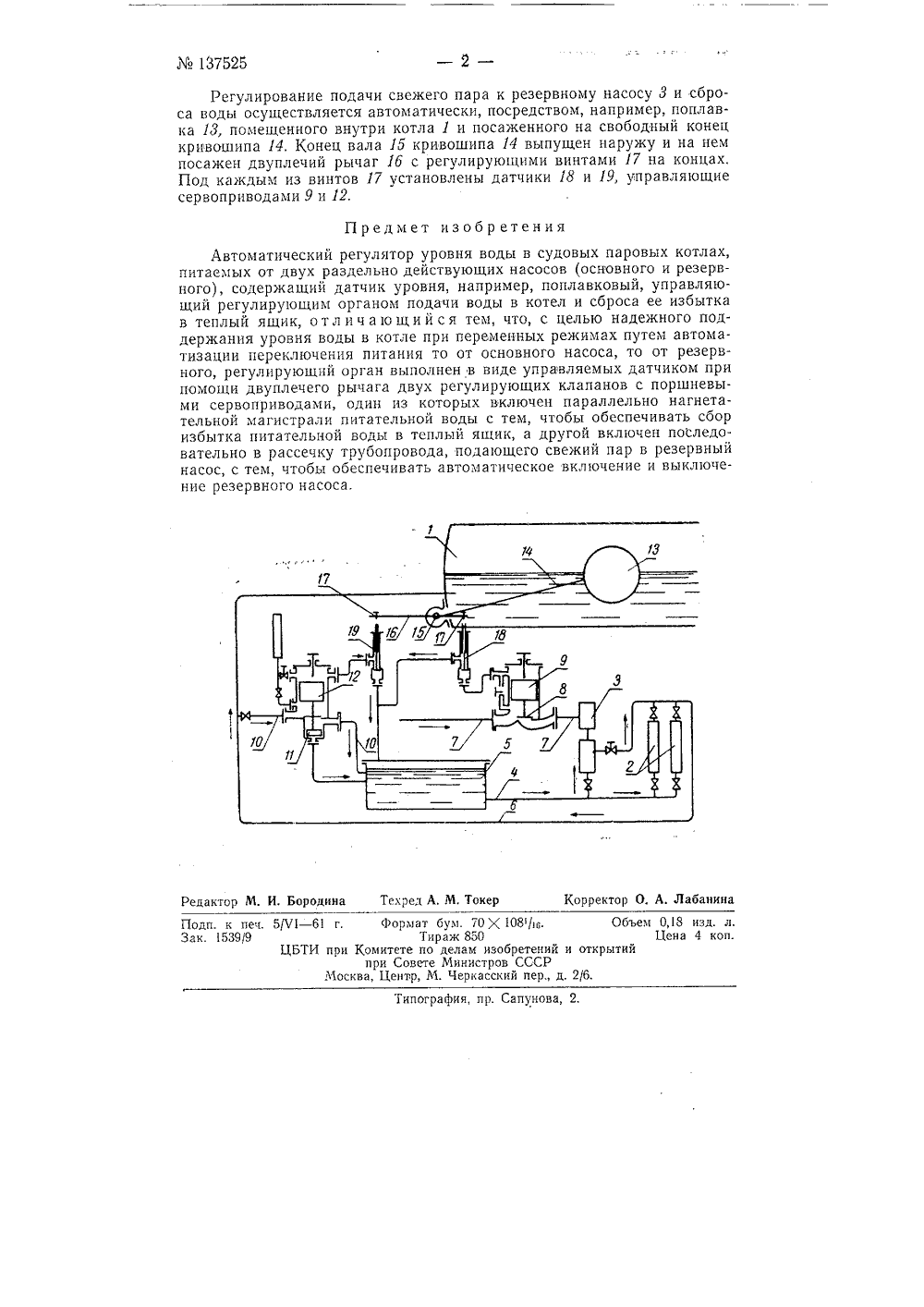

ИЕ И ВТОРСК Оодписния гругггга М 5.Б кин А МАТИЧЕСКИЙ РЕГУЛЯТОР УРОВНЯ ВОДПАРОВЫХ КОТЛАХ СУ ОВЬ Заявлено 25 сентября 1959 г. за639678/24 Комитет по делам изобретений и открытий при Совете Министров СССР Опубликовано в Бюллетене изобретений8 за 1961 г.Известны автоматические регуляторы уровня воды судовых паровых котлов, питаемые от двух раздельно действующих насосов (основного и резервного), содержащие датчик, управляющий регулирующим органом подачи воды в котел и сброса избытка ее в теплый ящик. Однако в них не предусмотрена автоматизация переключения питания как от основного, так и от резервного насосов. Вследствие этого могут быть периодические нарушения заданного уровня воды в котле,автоматический регулятор, выполненный согласно изобретению, не имеет этого недостатка. Сущность изобретения заключается в том, что регулирующий его орган выполнен в виде управляемых датчиками двух регулирующих клапанов с поршневыми сервоприводами. Один из клапанов включен параллельно нагнетательной магистрали питательной воды с тем, чтобы обеспечить сброс избытка ее в теплый ящик, Другой включен последовательно в рассечку трубопровода, подающего свежий пар в резервный насос, с тем, чтобы обеспечивать автоматическое включение и выключение резервного насоса. Датчики снабжены двуплечим рычагом с регулирующими винтами, посаженным на выпущенный из полости котла кривошип, который несет на свободном конце поплавок,На чертеже изображена принципиальная схема автоматического регулятора согласно изобретению.Питающие судовой котел 1, основные 2 и резервный 3 насосы включены параллельно в трубопроводы. Один из них - всасывающий 4 забирает воду из теплого ящика 5, а другой - нагнетательный б идет к котлу 1. В рассечку трубопровода 7, подающего свежий пар к резервному насосу 8, включен регулирующий клапан 8 с поршневым сервоприводом 9. Последний автоматически включает и выключает резервный насос 3. Для обеспечения сброса излишков воды из нагнетательного трубопровода 6 в рассечку параллельной трубы 10, идущей к теплому ящику 5, включен регулирующий клапан 11 с сервоприводом 12,137525 Регулирование подачи свежего пара к резервному насосу 3 и сброса воды осуществляется автоматически, посредством, например, поплавка 13, помещенного внутри котла 1 и посаженного на свободный конец кривошипа 14, Конец вала 15 кривошипа 14 выпущен наружу и на нем посажен двуплечий рычаг 16 с регулирующими винтами 17 на концах, Под каждым из винтов 17 установлены датчики 18 и 19, управляющие сервоприводами 9 и 12. Предмет изобретения кред А. М, Токер Корректор О, А. Лабанина ородин едакто Подп. к пеп. 5/Ч 1 - 61 г.Зак. 1539/9ЦБТИ пр Формат бум. 70)(10 Тираж 850 и Комитете по делам изобр при Совете Министров С Москва, Центр, М. Черкасскийд. л. коп. ипография, пр. Сапунова,Автоматический регулятор уровня воды в судовых паровых котлах, питаемых от двух раздельно действующих насосов (основного и резервного), содержащий датчик уровня, например, поплавковый, управляющий регулирующим органом подачи воды в котел и сброса ее избытка в теплый ящик, о т л и ч а ю щи й с я тем, что, с целью надежного поддержания уровня воды в котле при переменных режимах путем автоматизации переключения питания то от основного насоса, то от резервного, регулирующий орган выполнен в виде управляемых датчиком при помощи двуплечего рычага двух регулирующих клапанов с поршневыми сервоприводами, один из которых включен параллельно нагнетательной магистрали питательной воды с тем, чтобы обеспечивать сбор избытка питательной воды в теплый ящик, а другой включен последовательно в рассечку трубопровода, подающего свежий пар в резервный насос, с тем, чтобы обеспечивать автоматическое включение и выключение резервного насоса.
СмотретьЗаявка
639678, 25.09.1959
Бабушкин Л. Л
МПК / Метки
МПК: F22D 5/10
Метки: автоматический, воды, котлах, паровых, регулятор, судовых, уровня
Опубликовано: 01.01.1961
Код ссылки
<a href="https://patents.su/2-137525-avtomaticheskijj-regulyator-urovnya-vody-v-sudovykh-parovykh-kotlakh.html" target="_blank" rel="follow" title="База патентов СССР">Автоматический регулятор уровня воды в судовых паровых котлах</a>
