Регулятор давления для закрытых оросительных систем

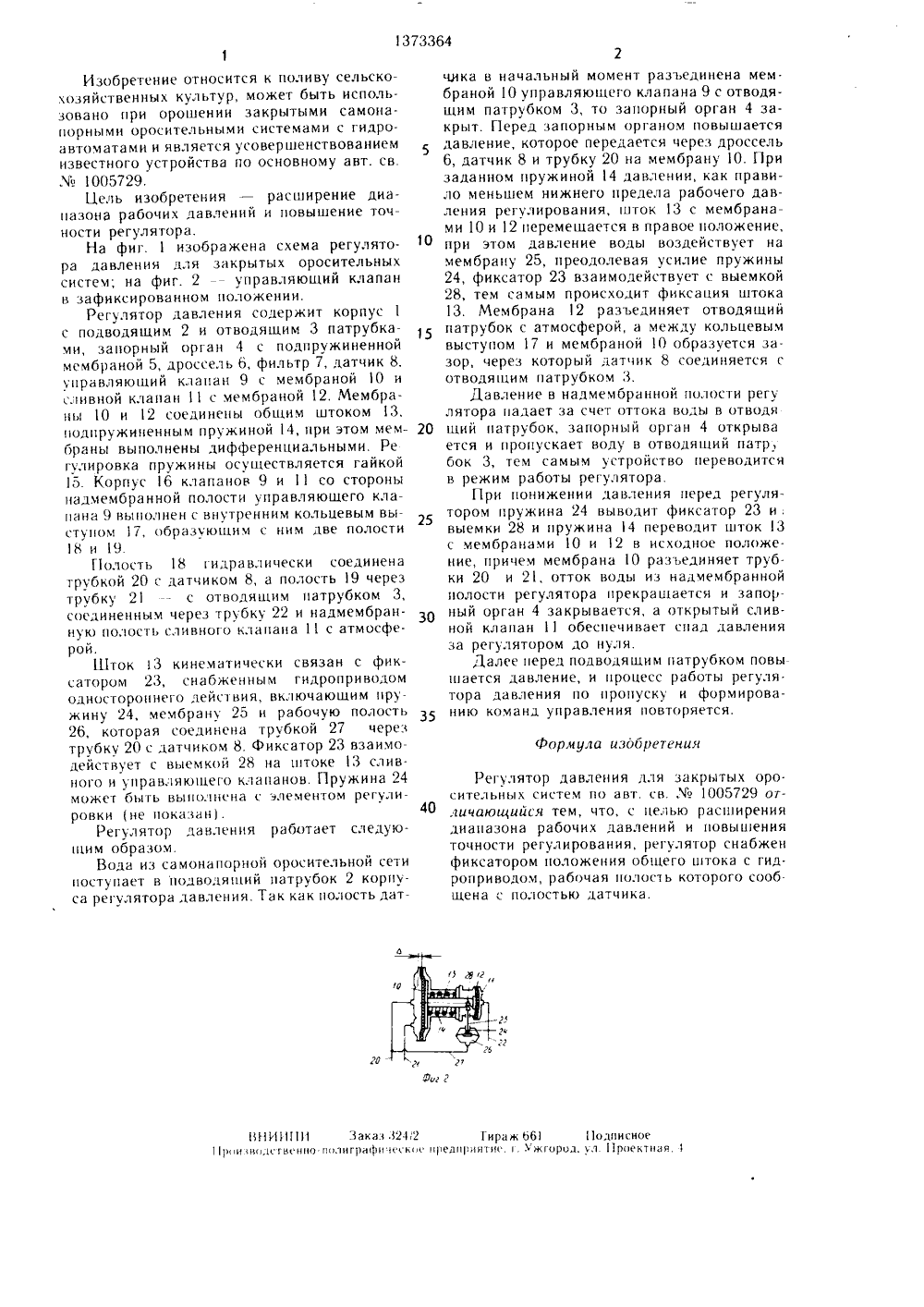

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 64 А 13 19) 8 1 6 25/02 ОСУДАРСТВЕННЫИ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ Г4 с ЭОБРЕТЕНИ ЕЛЬСТВ(71) Всесоюзное научно-производственноеобъединение по механизации орошенияРадуга(54) РЕГУЛЯТОР ДАВЛЕНИЯ ДЛЯ ЗАКРЫТЫХ ОРОСИТЕЛЬНЫХ СИСТЕМ(57) Изобретение относится к поливу сельскохозяйственных культур и может быть использовано при орошении закрытыми самонапорными оросительными системами с гид вай 0 ОПИСАНИЕ А ВТОРСНОМУ СВИ роавтоматами, Цель изобретения - расширение диапазона рабочих давлений и повышение точности регулятора. Регулятор давления для закрытых оросительных систем состоит из корпусас подводящим 2 и отводящим 3 патрубками. В корпусе 1 установлен запорный орган 4 с подпру. жиненной мембраной 5. Запорный орган 4 снабжен управляющим 9 и сливным 11 клапанами, имеющими общий шток 13. Шток 3 снабжен фиксатором 23 положения с гидроприводом, рабочая полость которого сообщена с полостью датчика 8. Наличие фиксатора 23 позволяет фиксировать положение управляющего 9 и сливного 1 клан- нов, обеспечивает расширение диапазона рабочих давлений и повышает точность регулятора. 2 ил.1373364 Формула издбретения 11 Р 1 Р 111111 Заказ З 2412 Тираж 66 11 одииеное111 ии но,н геенно почиграфииеекое нреанриитие,Ужгород, ъа 11 роектнь Изобретение относится к поливу сельскохозяйственных культур, может быть использовано при орошении закрытыми самонапорными оросительными системами с гидро- автоматами и является усовершенствованием известного устройства по основному авт. св.1005729.Цель изобретения - расширение диапазона рабочих давлений и повышение точности регулятора.На фиг. 1 изображена схема регулято О ра давления для закрытых оросительных систем; на фиг. 2управляющий клапан в зафиксированном положении.Регулятор давления содержит корпус 1 с подводящим 2 и отводящим 3 патрубками, запорный орган 4 с подпружиненной мембраной 5, дроссель 6, фильтр 7, датчик 8, управляющий клапан 9 с мембраной 10 и сливной клапан 11 с мембраной 12. Мембраны 10 и 12 соединены общим штоком 13, подпружиненным пружиной 14, при этом мем браны выполнены дифференциальными. Ре гулировка пружины осуществляется гайкой 15. Корпус 16 клапанов 9 и1 со стороны надмембранной полости управляющего клапана 9 выполнен с внутренним кольцевым выступом 17, образующим с ним две полости 18 и 9.Полость 18 гидравлически соединена трубкой 20 с датчиком 8, а полость 19 через трубку 21с отводящим патрубком 3, соединенным через трубку 22 и надмембранную полость сливного клапана 11 с атмосферой.Шток 13 кинематически связан с фиксатором 23, снабженным гидроприводом одностороннего действия, вклюцаюшим пружину 24, мембрану 25 и рабочую полость 26, которая соединена трубкой 27 через трубку 20 с датчиком 8. Фиксатор 23 взаимодействует с выемкой 28 на штоке 3 сливного и управляющего клапанов. Пружина 24 может быпгь выполнена с элементом регулировки (не показан). 40Регулятор давления работает следующим образом.Вода из самонапорной оросительной сети поступает в подводящий патрубок 2 корпуса регулятора давления. Так как полость датчика в начальный момент разъединена мембраной 10 управляющего клапана 9 с отводящим патрубком 3, то запорный орган 4 закрыт. Перед запорным органом повышается давление, которое передается через дроссель 6, датцик 8 и трубку 20 на мембрану 10. Г 1 ри заданном пружиной 14 давлении, как правило меньшем нижнего предела рабочего давления регулирования, шток 13 с мембранами 10 и 12 перемещается в правое положение, при этом давление воды воздействует на мембрану 25, преодолевая усилие пружины 24, фиксатор 23 взаимодействует с выемкой 28, тем самым происходит фиксация штока 13. Мембрана 12 разъединяет отводящий патрубок с атмосферой, а между кольцевым выступом 17 и мембраной 10 образуется зазор, через который датчик 8 соединяется с отводящим патрубком 3.Давление в надмембранной полости регу лятора падает за счет оттока воды в отводя щий патрубок, запорный орган 4 открыва ется и пропускает воду в отводящий патр, бок 3, тем самым устройство переводится в режим работы регулятора.При понижении давления перед регулятором пружина 24 выводит фиксатор 23 и, выемки 28 и пружина 14 переводит шток 13 с мембранами 10 и 12 в исходное положение, причем мембрана 10 раз ьединяет труб. ки 20 и 21, отток воды из надмембранной полости регулятора прекращается и запорный орган 4 закрывается, а открытый сливной клапан 11 обеспечивает спад давления за регулятором до нуля.Да.пее перед подводящим патрубком повышается давление, и процесс работы регулятора давления по пропуску и формированию команд управления повторяется. Регулятор давления для закрытых оросительных систем по авт. св.1005729 отлицаюисийся тем, что, с целью расширения диапазона рабочих давлений и повышения точности регулирования, регулятор снабжен фиксатором положения общего штока с гидроприводом, рабочая полость которого сооб. щена с полостью датчика.
