Генератор прямоугольных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 136786
Автор: Иссерлин
Текст

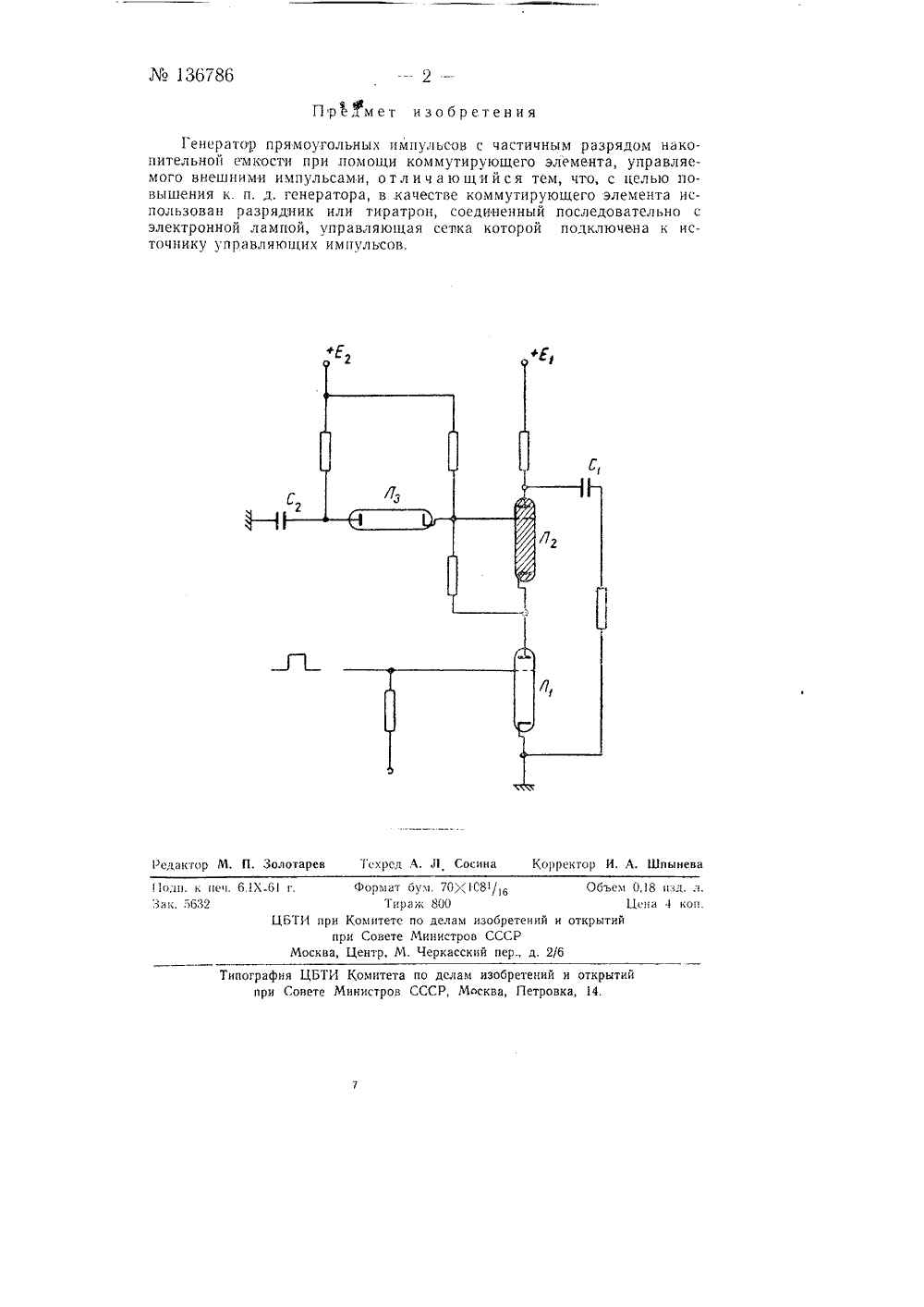

Класс 21 а, 14 о, 136786 Ц ссср ЯГ 1 ОПИСАН К АВТОР ИЗОБРЕТЕН МУ СВИДЕТЕЛЬСТВ Подписная группа Ло 89 Е. Б. Ис ин НЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ юля 960 г. за М 671907(2 и открытий при Совете в Комите( елам изобретений аявпен Мин истро ССС,,в 6 за 1961 г публиковано в;Бкплетене изобретенн(й Импульсные генераторы прямоугольных импульсов с частичным разрядом накопительной емкости и коммутирующим элементом, управляемым внешними импульсами, известны.Предложенный генератор отличается тем, что в качестве коммутирующего элемента в нем использован разрядник или тиратрон, соединенный последовательно с электронной лампой, что повышает к. и. д. генератора.На чертеже изображена принципиальная схема генератора прямоугольных импульсов.В паузе между импульсами, когда лампа Л, заперта, ток через тиратрон Л 2 не проходит и на его аноде потенциал равен потенциалу на конденсаторе С(. Потенциал катода тиратрона при этом равен Е 2, который значительно меньше Е,. Конденсатор С в цепи сетки заряжен при этом до налряжения, равного анодному напряжению лампы ЛьКогда на сетку лампы Л, поступает положительный импульс, потенциал ее анода и, соответственно, катода тиратрона Л резко падает. Так как к сетке подключен конденсатор С., заряженный до некоторого положительного напряжения, то тиратрон поджигается. При этом напряжение на тиратроне резко падает, а напряжение на лампе Л( устанавливается в соответствии с ее характеристикой, При снятии положительного напряжения с сетки лампы Л, последняя запирается и, спустя время деионизации тиратрона, напряжение на всех электродах восстанавливается. В момент, соответствующий заднему фронту импульса, напряжение на аноде лампы Л( резко возрастает, но при этом ток через лампу не протекает.Импульсный диод Лз поставлен в сеточную цепь тиратрона для того, чтобы избежать кратковременного разряда основной накопительной емкости С( через промежуток анод-сетка тиратрона в момент деионизации, так как это приводит к затягиванию заднего фрона импульса.136786 Предмет изобретения Генератор прямоугольных импульсов с частичным разрядом накопительной емкости при помощи коммутирующего элемента, управляемого внешними импульсами, отличающийся тем, что, с целью повышения к. п. д. генератора, в качестве коммутирующего элемента использован разрядник или тиратрон, соединенный последовательно с электронной лампой, управляющая сетка которой подключена к источнику управляющих импульсов. Редактор М. П. Золотарев Тсхрсд А, Л Сосина Корректор И. А, Шпынева Объем 0,18 пад. л.Цена 4 коп. ий и открытий Рормат бум. 70 Х 108/в Тираж 800 при Комитете по делам изобрет при Совете Министров СССР ква, Центр, М. Черкасский пер., 1 одп. к печ. 6.Х.61 г.Зак. 5682ЦБТИ/6 ений и открытийетровка, 4. ография ЦБТИ Комитета по делам изоб при Совете Министров СССР, Москва,
СмотретьЗаявка
671907, 01.07.1960
Иссерлин Е. Б
МПК / Метки
МПК: H03K 3/53
Метки: генератор, импульсов, прямоугольных
Опубликовано: 01.01.1961
Код ссылки
