Установка для отделения хвои (листьев) от срубленных веток деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

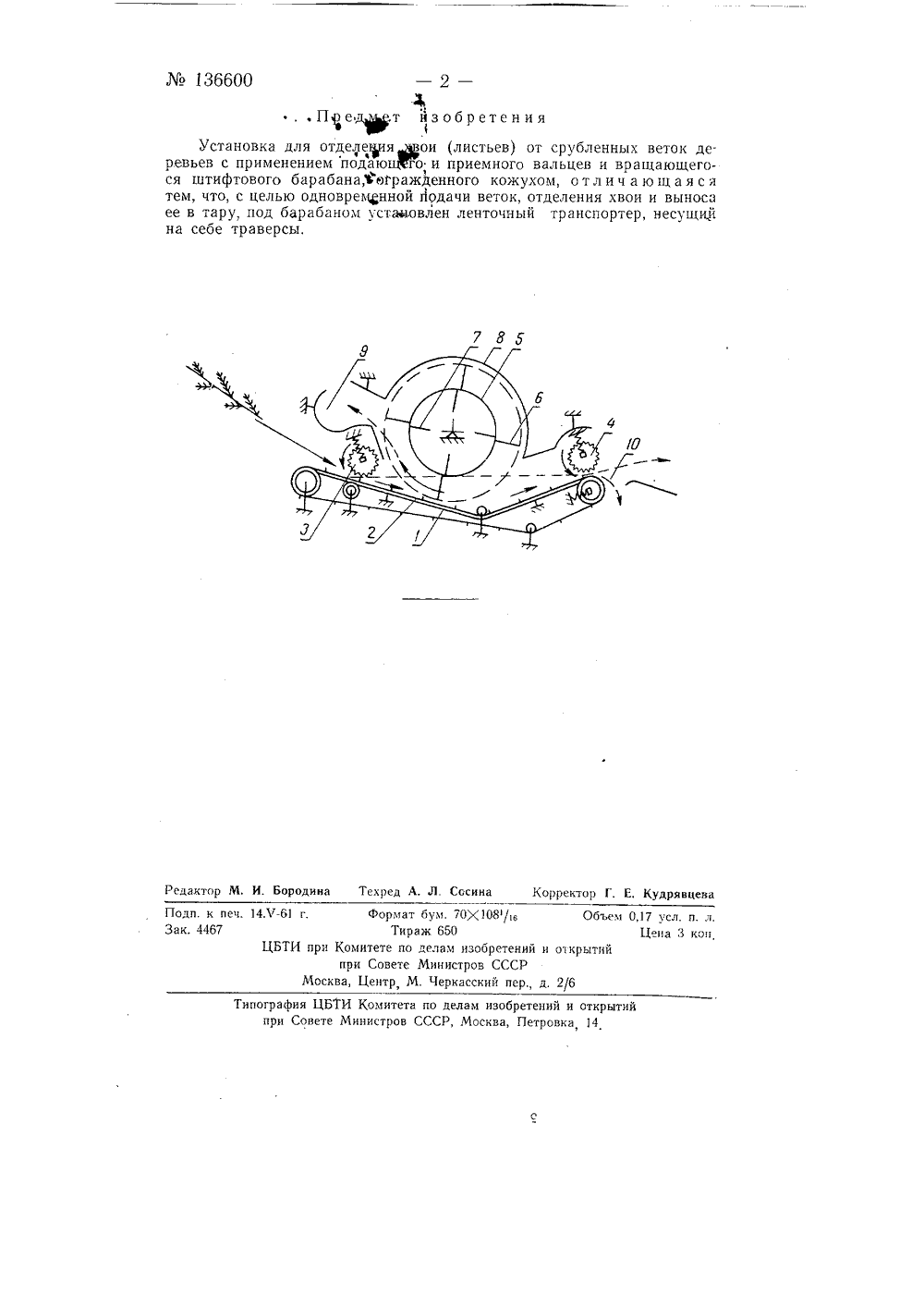

.Е и ч Класс 451-,-+7451, 4 пт СССР птф ьг а.ЙА" 01ОПИСАНИЕ ИЗОБРЕТЕНИ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа Л 3 184 И. К, Иевиньш, А. И, Калниньш, Я. Т. Абол В. В. Демьянов и П, П. Балодис ньш,СТАНОВКА ДЛЯ ОТДЕЛЕНИЯ ХВОИ (ЛИСТЬЕВ) ОТ СРУБЛЕННЪХ ВЕТОК ДЕРЕВЬЕВ Заявлено 6 960 г. за .Хо ткрытий при 75832/ЗО и Когиитет по делам изобретенийСовете Министров СССР густа ипубпиковаго в Бюллетене изобретений М 5 за 961 Использование лесосечных остатков затрудняется цз-за отсутствия механизированных способов переработки их по составным частям.Предлагаемая установка с применением ленточного транспортеоа и обивающего барабана с вентиляторной крыльчаткой, взаимодейсгвующих между собой, исключает почти полностью ручной труд ц реша ет задачу переработки лесосечных остатков по составным частям.На чертеже показана схема установки для отделения хвои (листьев).Установка состоит из ленточного транспортера 1 с укрепленными на несущей поверхности траверсами 2, имеющего наклонную вни подающую ветвь и поднимающуюся вверх выводящукь Над приемной частью транспортера устанавливается подающий подпружиненный в- лец 3, имеющий ребристую поверхность. Такой же валец 1 устанавливается у выходного конца транспортера. Над транспортером в средней его части монтируется быстровращающийся барабан 5, имеющий ча наружной поверхности гибкие штифты 6, а на внутренней вентиляторные лопасти 7. Направление вращения барабана обратно направлению движения транспортера. Барабан имеет предохранительный кожу.; 8, левая сторона которого выполнена в виде приемной камеры 9 для отд; ляемой от ветвей хвои (листьев).При работе установки ветви подаются комлем вперед на приемную часть транспортера и затягиваются траверсами и подающим р бристым вальцем под воздействие гибких штифтов барабана, которые сбп. вают древесную зелень. Потоком воздушной струи, создаваемым крыльчаткой, зелень выносится и оседает в приемнике. При дальнейшем движении по транспортеру ветви попадают между лентой и выходным вальцем и выбрасываются наружу, а остатки зелени падают в нижний вы. ходной . юк 1 О.одп. к к. 446 И при Комитете при Сове Москва, Центр. Черкасскии ия ЦБТИ Комитета по делам изобретений и открытийСовете Министров СССР, Москва, Петровка 14 Типо- 2 -Пз е д,ьы,т й з о б р е т е н и яУстановка для отделеуящои (листьев) от срубленных веток деревьев с применением подаюЯГо и приемного вальцев и вращающегося штифтового барабана,Ъезгражденного кожухом, отлич а ющая с я тем, что, с целью одновременной подачи веток, отделения хвои и выноса ее в тару, под барабаном установлен ленточный транспортер, несущими на себе траверсы.
СмотретьЗаявка
675822, 06.08.1960
Аболиньш Я. Т, Балодис П. П, Демьянов В. В, Иевиньш И. К, Калниньш А. И
МПК / Метки
МПК: A01G 23/00
Метки: веток, деревьев, листьев, отделения, срубленных, хвои
Опубликовано: 01.01.1961
Код ссылки
<a href="https://patents.su/2-136600-ustanovka-dlya-otdeleniya-khvoi-listev-ot-srublennykh-vetok-derevev.html" target="_blank" rel="follow" title="База патентов СССР">Установка для отделения хвои (листьев) от срубленных веток деревьев</a>
